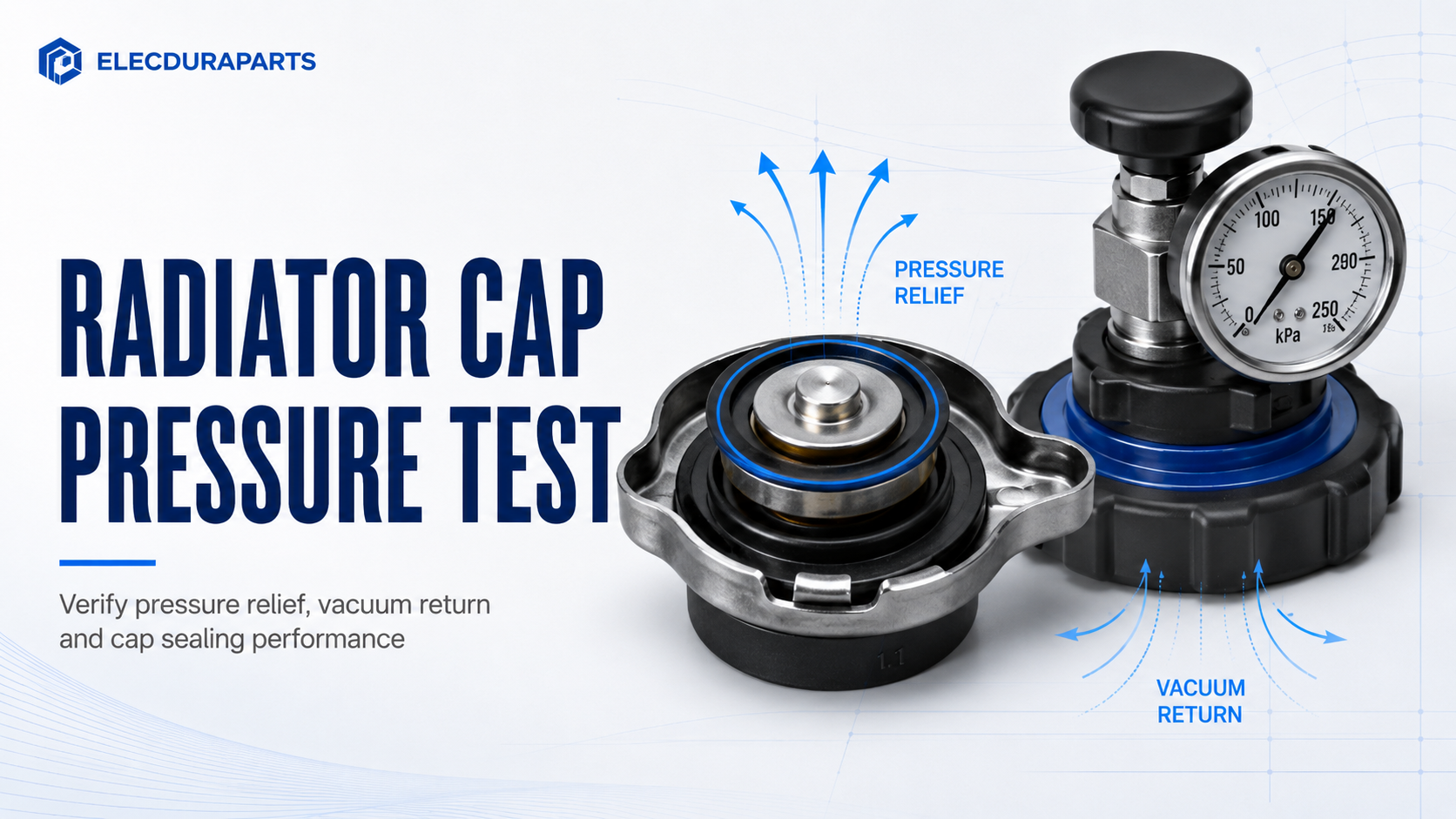

ラジエターキャップ圧力テスト: 圧力解放と真空戻りを確認します。

ラジエターキャップは単なる蓋ではなく、校正された二方バルブです。圧力バルブは、膨張した冷却剤が加圧回路から出る時期を制御します。システムが冷えるにつれて、真空バルブは冷却剤または空気を戻します。どちらの方向でも独立して失敗する可能性があります。キャップはベンチの圧力を保持しながら、冷却剤が回収ボトルから戻るのを防ぐ場合や、指定された圧力よりもはるかに低い圧力で通気しながら真空チェックに合格する場合があります。

したがって、ラジエーター キャップの圧力テストは、キャップ、フィラー ネック、回収経路を 1 つのシステムとして検査するのに役立ちます。技術者は、正しいアダプターを使用し、圧力を徐々に上げ、開放および再装着の動作を観察し、真空バルブをチェックする必要があります。指定されたキャップ定格と形状は、便利な圧力数値や見た目の類似性ではなく、アプリケーションに基づいて決定されます。

簡単な答え: 承認されたテスターと適切なネック アダプターを使用して、完全に冷却されたキャップをテストします。両方のシール面を検査し、ゆっくりとポンプを送り、圧力バルブが開いて再着座するタイミングを記録し、真空バルブの動きと回収ホースを確認します。指定された圧力定格、シール直径、ネックの深さ、耳の形状、および回復設計とのみ交換してください。

メイン圧力バルブと小型の真空戻しバルブは、加熱および冷却サイクルの逆の位相を制御します。

ゲージを解釈する前にキャップを理解する

冷却液が加熱されると、その体積が膨張します。キャップを正しく選択すると、圧力が校正された動作範囲に達するまで回路が閉じたままになり、冷却剤の沸騰マージンが増加します。圧力が十分に上昇すると、メインバルブが上昇し、冷却剤が膨張リザーバーまたは回収リザーバーに向かって移動できるようになります。エンジンが冷えると冷却水が収縮します。小さい真空バルブが開くので、ホースやタンク内の真空を損傷することなく冷却剤が戻ることができます。

主圧力弁

メインスプリング、バルブディスク、ロアシールが圧力リリーフを決定します。弱いスプリング、ゴムの損傷、腐食、破片、またはネックの深さが間違っていると、早期の通気が発生する可能性があります。バルブが閉じたままになっていると、圧力が意図した制限を超える可能性がありますが、キャップ テスターを使用して、疑わしいキャップや車両回路に意図的に過剰な圧力を加えてはいけません。

開口部の圧力がすべての結果ではない

優れたテストでは、バルブがどのようにそのしきい値に近づくか、制御可能な範囲で解放されるかどうか、および再着座するかどうかが記録されます。キャップが一時的に一定の数値に達しても、その後急速に漏れる場合は、依然として欠陥がある可能性があります。テスターの精度、ポンピング速度、アダプターのシール、温度、およびメーカー指定の許容差を考慮する必要があります。

真空リターンバルブ

クールダウン中に、収縮によって冷却剤がリザーバーから引き戻される可能性があります。真空バルブが閉じたままになったり、回収ホースが詰まったりすると、上部または下部のホースが平らになり、空気が他の場所に入り込み、ボトルが満杯のままでもラジエーターが低いままになる可能性があります。開いたままになると、キャップが所定の圧力を維持できない可能性があります。これらは異なる故障モードであり、異なる観察が必要です。

回復システムと非回復システムは同一ではない

一部のレイアウトでは、密閉された回収ボトルと、双方向の冷却剤移送用に設計されたキャップが使用されています。他の車両では、同様に冷却液を戻さないオーバーフロー配置が使用されていますが、多くの現代車両では圧力キャップが別個の膨張タンクに設置されています。バキューム機能がどのように動作するかを決定する前に、システムを特定してください。

2 つのシール面

多くのラジエーター キャップには、底部シートの圧力回路を閉じる下部シールと、回復操作のためにフィラーネックのリムを閉じる上部シールがあります。上部ガスケットが破れると、圧力バルブ自体のテストが正しく行われた場合でも、クーラントの戻りが妨げられる可能性があります。錆、へこみ、はんだ、プラスチックの歪み、またはネックの深さが不正確であると、シールがシートに接触できなくなる可能性があります。

車両とテスターを安全に準備する

高温になったシステムからはキャップを決して取り外さないでください

熱い冷却剤は大気圧の沸点を超えたままになる可能性があります。圧力を解放すると、すぐに沸騰し、激しい放電が発生する可能性があります。エンジンを完全に冷却し、自動車メーカーの手順に従い、皮膚と目を保護してください。システムがまだ温かい場合、または上部ホースが固いままの場合は、開かないでください。

アプリケーションとキャップのマーキングを記録します

何かを掃除する前に、キャップトップ、下面、フィラーネック、リザーバー、回収ホース、および近くのラベルを写真に撮ってください。圧力の数値とその単位を記録します。 100 とマークされたキャップは、100 psi ではなく 100 kPa を意味する場合があります。単に車両に取り付けられているという理由だけで、取り付けられたキャップが正しいと考えないでください。

テストするために冷却回路を検査する

冷却液のレベル、乾燥した残留物、ホースの形状、高温および低温のリザーバーレベル、および周囲の漏れの証拠に注意してください。 ラジエーター。圧力テストは、繰り返されるオーバーフロー、満杯のボトルで空のラジエーター、クールダウン後のホースのつぶれ、または原因不明の沸騰マージンの損失など、特定のパターンに関連する場合に最も役立ちます。

圧力をかける前にキャップを点検してください

ゴムにひび割れ、膨張、硬化、または切れがないか確認してください。歪んだディスク。錆びたスプリング。中央のリベットが緩んでいます。鉱床;損傷した耳。真空バルブの下の汚れ。可動部品が拘束せずに動くことを確認します。明らかに破損したキャップは、危険なテストを無理に行うのではなく、交換してください。

首を再現するアダプターを選択してください

ユニバーサル テスターの信頼性は、そのアダプターと同じくらいです。アダプターは、同じシール面に正しい深さで接触する必要があります。スプリングの圧縮が異なる場合、上部ガスケットのみに接触する場合、または接続部自体の漏れがある場合、測定値は意味がありません。キャップのせいにする前に、O リングを検査し、テスターの状態を確認してください。

テスターの精度をチェックする

ゲージゼロ、ホース​​漏れ、ハンドポンプ逆止弁、校正履歴が重要です。ショップは、品質手順に従ってテスターを既知の基準と比較できます。それ自体で圧力を保持できない機器から合否の判定を行わないでください。

ラジエーターキャップ圧力テストを実行する

キャップを車両に取り付けるのと同じように正確に取り付けます

ゴムに安全な方法でアダプターとキャップのシールを掃除してください。両耳を完全にかみ合わせ、キャップが傾いていないことを確認します。複数のアダプターが適合すると思われる場合は、最も簡単に閉まるアダプターを選択するのではなく、実際のネックと寸法を比較してください。

圧力を徐々に上げていきます

ゲージを見ながら、ゆっくりと制御されたポンプストロークを使用してください。漏れが始まる場所、バルブが明確に調整する場所、圧力が低下すると再び着座する場所の圧力を記録します。これらの観察結果を車両またはキャップのメーカーの手順およびテスターの許容誤差と比較してください。予想範囲をはるかに超えてポンプを送り続けないでください。

有効なベンチテストは、正しいアダプター、漏れのないテスター、および開閉と再装着の段階的な観察に依存します。

一貫性を確認するためにのみ繰り返します

2 番目の制御されたサイクルでは、破片がバルブを一時的に保持していたかどうか、または結果が再現可能かどうかを確認できます。キャップを急速な圧力で繰り返し叩いてもテストの精度は向上せず、マージンシールが変化する可能性があります。

圧力保持と制御された解放を観察してください

テスターやサービス手順によっては、保留期間や許容ドロップが指定されている場合があります。普遍的なルールを考案するのではなく、その値を使用します。意図した範囲をはるかに下回る急激な損失は、キャップシールの損傷、アダプターの漏れ、または不適切な取り付け深さによって発生する可能性があります。部品を非難する前に、テスターの漏れを特定してください。

あらゆる小さな動きを失敗として扱わないでください

調整バルブは設定点近くまで移動できます。重要なのは、キャップが指定された方法で圧力を制御し、適切に取り付け直されているかどうかです。キャップは永久的に密封されたプラグではありません。

真空バルブを個別に確認してください

テスターの真空法が利用可能な場合はそれに従ってください。それ以外の場合は、その設計に指定された方法でのみ動作と密閉を検査してください。小さなディスクを過度にこじって傷つけないでください。次に、リザーバーホース、ニップル、ボトルのベントまたは圧力キャップ、フィラーネックの上部シールなど、完全な戻り経路を検査します。

クールダウンの手がかりを再現する

ホースの破損が原因の場合は、完全な加熱および冷却サイクルを通じて検証済みの修理を行った後、車両を観察します。適切な補強がされていないホースは、キャップが機能していても潰れる可能性がありますが、戻り経路が遮断されると健全なホースも潰れる可能性があります。関連する診断は、システムのコンテキストで説明されています。 エンジン冷却サーモスタット と冷却液流量制御。

結果を使用してキャップ障害をシステム障害から分離する

キャップは通過するが圧力が低下する場合

適切な冷却システム テスターは、システムが冷えてから、整備手順に従って車両に取り付けてください。亀裂のあるプラスチックタンク、ホースジョイント、ヒーターコア、ウォーターポンプシール、サーモスタットハウジング、またはエンジンの漏れは、キャップとは関係なく圧力を失う可能性があります。キャップ ベンチの結果では、回路の残りの部分を保証できません。

燃焼ガスは別の圧力源です

冷間始動による急激な圧力上昇、繰り返しのガス泡、または冷却剤の置換には、燃焼漏れおよびエンジンのテストが必要になる場合があります。症状を抑えるために、より高い定格のキャップを取り付けないでください。これにより、ラジエーター、ヒーターコア、ホース、シール、リザーバーに応力が伝わる可能性があります。

冷却水温度が本当に高すぎる場合

サーモスタットが正しくない、または固着している、ラジエーター流量が減少している、ポンプが弱い、空気経路が詰まっている、または故障している 冷却ファンアセンブリは、 正しいキャップが通気するまでシステムの熱を上昇させる可能性があります。関連している ラジエーター ファン モーターの 故障は、車速が低い場合にのみオーバーヒートが発生する場合に特に関係します。

他の熱交換器に負荷がかかる場合

制限された A/C コンデンサーまたはオイル冷却ユニット エンジンオイルクーラーのカテゴリーにより、 熱遮断が変化する可能性があります。キャップを解放したコンポーネントだけでなく、キャップに圧力がかかる原因となったイベントを診断します。

清掃するか、再テストするか、交換するかを決定する

材料またはキャリブレーションの失敗の場合は交換してください

シールが切れたり硬化したり、著しい腐食があったり、バルブが弱かったり固着していたり​​、耳が損傷していたり​​、構造が緩んでいたり、指定された方法以外で繰り返し動作したりした場合は、キャップを交換してください。キャップは校正された安全部品です。 「圧力を元に戻す」ために耳を曲げたり、バネを伸ばしたりすると、制御不能な結果が生じます。

フィラーネックを別途修正してください

新しいキャップでは、曲がった金属ネック、ひびの入ったプラスチック ネック、腐食した下部シート、または不適切なアダプター リングを密閉することはできません。ネックを明るい光の下で確認し、マッチングが不明な場合は測定してください。圧力キャップが膨張タンクに取り付けられている場合は、タンクのねじ山、停止機能、およびシール面の歪みを確認してください。

一般的な改善として圧力をアップグレードしないでください

高圧キャップは、限界冷却システムの効率を高めることはできません。タンク、ヒーターコア、ホース、ウォーターポンプシール、ジョイントにかかる応力が変化します。正確な冷却アーキテクチャに対して承認された定格のみを使用してください。

ラジエーター キャップを卸売注文に適合させる

同一に見えるキャップでも、定格圧力、上部および下部シールの直径、スプリングの高さ、ネックの深さ、イヤーの幅、ストップの形状、真空バルブの設計が異なる場合があります。色やトップラベルだけでマッチングするのは安全ではありません。購入者は、キャップの証拠を実際のラジエーターまたは拡張タンクのネックに接続する必要があります。

圧力校正と両方のシールを配置する寸法は用途に一致する必要があります。

必要な識別データ

• 信頼できるアプリケーション記録からの OE または相互参照番号。

• 車両、モデル年、エンジン、市場、ラジエーターまたは拡張タンクの配置。

• 圧力単位を示すキャップのマーキング: kPa、bar、または psi。

• フィラーネックの内径、下部シートの深さ、上部リムの直径、および耳のレイアウト。

• 上下シール構造と真空バルブの外観。

• 回収ホースとリザーバーの構成。

• 必要な数量、梱包、サンプルの検証方法。

一貫した冷却範囲の見積もりを作成する

販売代理店が上限を超えて調達している場合は、1 つの車両リストがカテゴリー間で移動すると仮定するのではなく、関連グループごとに申請の証拠を提供してください。電気部品供給品 BMW サーモスタット アプリケーション, フォードのサーモスタット用途, ホンダのサーモスタット用途, ヒュンダイのサーモスタット用途, いすゞサーモスタットの用途, Kia サーモスタット アプリケーション、および 日産サーモスタットのアプリケーション。各サーモスタットとキャップには、依然として独自の OE とアプリケーションの検証が必要です。

バルクプログラムのサンプル検査

合意されたテスター方法を使用して、マーキング、圧力単位、寸法フィット、ゴムの状態、バルブの動き、コーティング、包装の保護、および再現性をチェックします。混合カートンは、キャップの耳が隣接するシールを切断するのを防ぐ必要があります。より幅広い調達については、Elecduraparts をご覧ください。 卸売部品プログラム と関連 サーモスタットのサプライヤーを考慮します。 サプライヤーのランクを適合証明として扱うことなく、

コントロールユニットとラベルデータの一括注文

バルク注文には、公称用途が類似している場合でも、異なる圧力単位でマークされたキャップが含まれる場合があります。購入仕様書には、必要な単位、マーキング形式、構造、および参照サンプルを記載する必要があります。受入検査では、物理的なキャップとその承認されたサンプルを比較し、カートンのラベルが誤った相互参照を作成していないことを確認する必要があります。複数の圧力定格が同じシェルを共有している場合は、組み立て、テスト、梱包、および倉庫での取り扱いの際にそれらを分離してください。

輸送中および保管中に校正を保護する

キャップは清潔で乾燥した状態にし、ゴムを油、鋭利なエッジ、オゾン発生源、過剰な熱、隣接する部品に対する長時間の圧縮から保護する必要があります。包装では、耳が曲がったり、シールが切れたり永久に変形したりしないようにする必要があります。品質計画には、輸送後の寸法検査とサンプルの圧力/真空テストを含めることができます。テスト頻度と許容限界は、無関係なキャップ プログラムからコピーするのではなく、正確な製品について合意する必要があります。

よくある質問

ラジエーターキャップがオーバーヒートを引き起こす可能性はありますか?

はい、ただし、機構と冷却システムのその他の部分をチェックする必要があります。

早期にベントを行うと、冷却液レベルと沸騰マージンが減少する可能性があります。真空バルブが詰まっていると、クーラントが戻らなくなる可能性があります。ただし、ラジエーター、サーモスタット、ポンプ、ファン、燃焼漏れ、またはエアポケットが制限されていると、同じ問題が発生する可能性があります。

高圧キャップは冷却を改善できますか?

いいえ、システムがその評価用に特別に設計されていない限り、そうではありません。

圧力が高くなるとコンポーネントの応力が変化します。ラジエーターの空気の流れや冷却液の循環は回復しません。

ラジエターホースが停止後に潰れるのはなぜですか?

システムが冷却剤または空気を十分な速度で戻すことができないか、ホースが構造的に弱いです。

バキュームバルブ、上部キャップシール、回収ホース、リザーバーベント、ホース補強材を点検してください。

キャップはベンチテストに合格しても車両に漏れることはありますか?

はい。

車両のネックが損傷したり、アダプターがその形状を再現できなかったり、取り付けられた配置でのみ上部回復シールが破損したりする可能性があります。

キャップの圧力テストはどれくらいの頻度で行うべきですか?

発明されたユニバーサル間隔に置き換えるのではなく、症状やサービス手順によってテストが正当化される場合にテストしてください。

有用なトリガーとしては、原因不明の冷却剤の損失、オーバーフロー、回復不良、ホースの崩壊、ネックの残留物、冷却システムの修理などが挙げられます。

卸売見積りにはどのような情報が必要ですか?

キャリブレーションとネック形状の両方を提供します。
