EV snelladende thermische reductie: een inkoopgids voor koelmachines, pompen en front-end koelmodules

Het snellaadvermogen van een EV kan afnemen omdat het voertuig de accu beschermt, maar 'thermische reductie' is geen diagnose en duidt niet op een vervangend onderdeel. Een volledige beslissing over onderdelen moet aantonen waar het warmtepad niet meer werkt: in het koelvloeistofcircuit van de batterij, over de koelmachine, bij de elektrische compressor, door de condensor of radiator, in de ventilator en kanalen, of in de kleppen, sensoren en bedieningselementen die deze coördineren.

Begin met bewijsmateriaal van de oplaadsessie, niet met een onderdelenlijst. Registreer de accutemperatuur vóór het opladen, de omgevingstemperatuur, de startstatus van de laadtoestand, het vermogen van de lader, het gevraagde versus geleverde laadvermogen, de temperaturen van de koelvloeistofinlaat en -uitlaat, compressor- en pompcommando's, ventilatorwerking, diagnostische codes en het tijdstip waarop het vermogen begint af te nemen. Hetzelfde voertuig kan met verschillende snelheden opladen vanwege de batterijstatus, de capaciteit van de oplader, softwarelimieten, celbalancering of temperatuur. Een thermische component mag pas worden besteld nadat de gegevens naar de grens wijzen.

Snel antwoord: wat moet er gebeuren tijdens het opladen met hoog vermogen

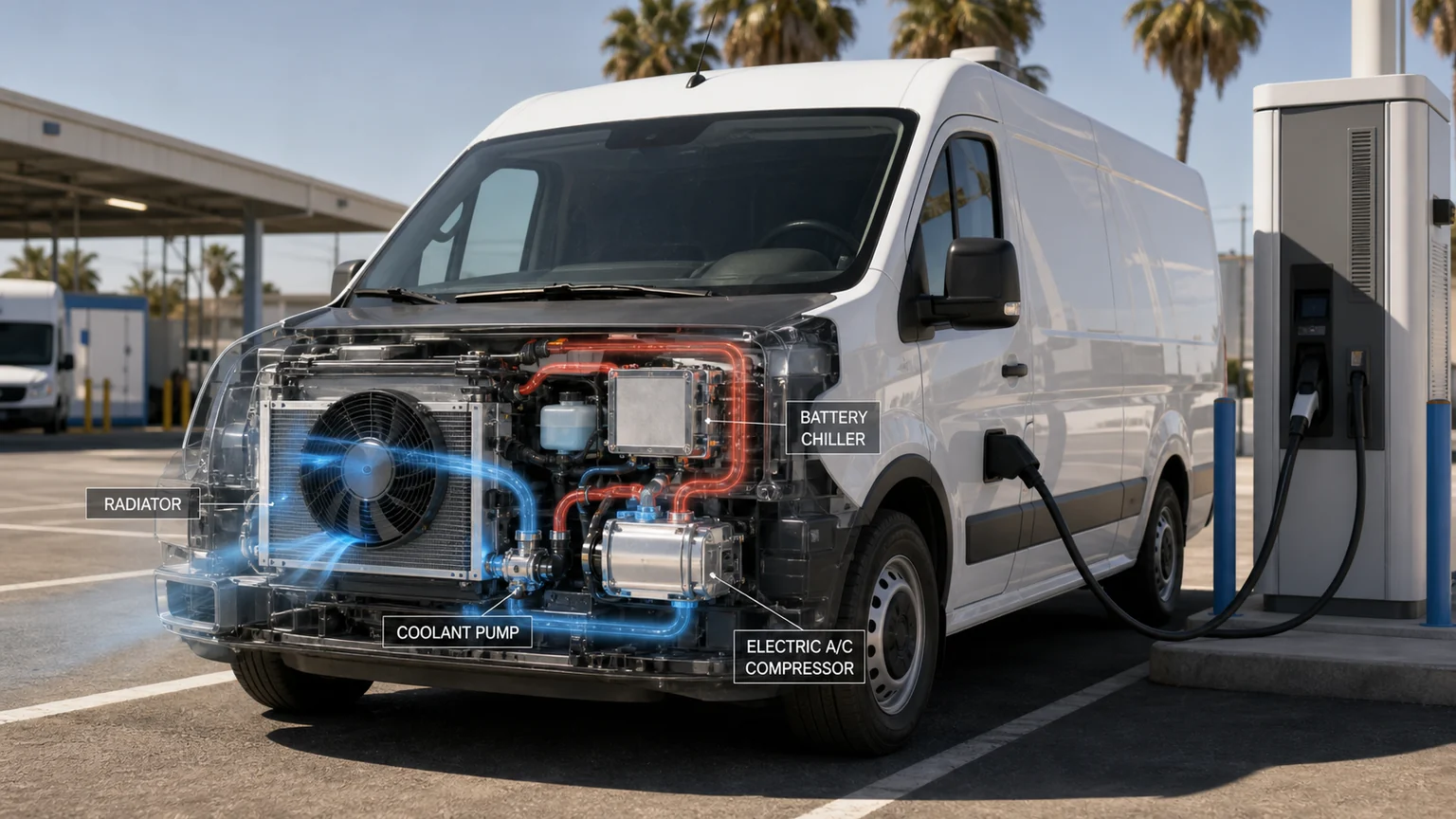

Snel opladen is afhankelijk van de gecoördineerde prestaties van de koel-, koudemiddel- en luchtzijdige subsystemen.

Tijdens snelladen veroorzaken elektrische verliezen warmte in de batterijcellen, rails, connectoren en vermogenselektronica. In een veel voorkomende vloeistofgekoelde architectuur verplaatst het voertuig de batterijwarmte naar een koelvloeistofplaat, circuleert deze met een elektrische pomp en voert deze vervolgens af via een radiator, een koelmiddel-naar-koelmiddelkoeler, of beide. Als actieve koeling wordt gevraagd, wordt de De elektrische aircocompressor en het koudemiddelcircuit verplaatsen die warmte naar een condensor of een ander warmteafvoerapparaat. Andere EV's verpakken en routeren deze functies anders, dus dit warmtepad is eerder een voorbeeld dan een universeel schema. De voorste ventilator en de kanalen moeten dan voldoende omgevingslucht door de warmtewisselaars verplaatsen terwijl het voertuig stilstaat.

Reductie vindt plaats wanneer het batterijbeheersysteem of de thermische controller bepaalt dat een beschermde temperatuur, temperatuurspreiding, druk, stroom of andere bedrijfslimiet wordt benaderd. De vermindering van het laadvermogen kan normaal zijn voor deze aandoening. Het wordt een reparatieprobleem wanneer het voertuig aanzienlijk slechter presteert dan zijn gevalideerde basislijn onder vergelijkbare laadtoestand, omgevingstemperatuur, batterijvoorconditionering en laderomstandigheden, of wanneer fouten en gemeten thermisch gedrag aantonen dat er geen opgedragen koeling wordt geleverd.

Definieer de klacht voordat u het koelsysteem opent

Bij een herhaalbare test hoeft de batterij niet te worden misbruikt. Gebruik goedgekeurde procedures en veilige bedrijfsomstandigheden. Vergelijk sessies met een vergelijkbare startstatus, batterijvoorconditioneringsstatus, ladertype en omgevingsconditie. Als het voertuig een bekende servicetest heeft voor de werking van pompen, kleppen, ventilatoren of compressoren, gebruik deze dan voordat u de koelmiddel- of koelmiddelaansluitingen verbreekt. Bewaar het scanrecord en de tijdstempels, zodat de temperatuurrespons kan worden afgestemd op het laadvermogen.

Volg het warmtepad in plaats van het duurste onderdeel te vervangen

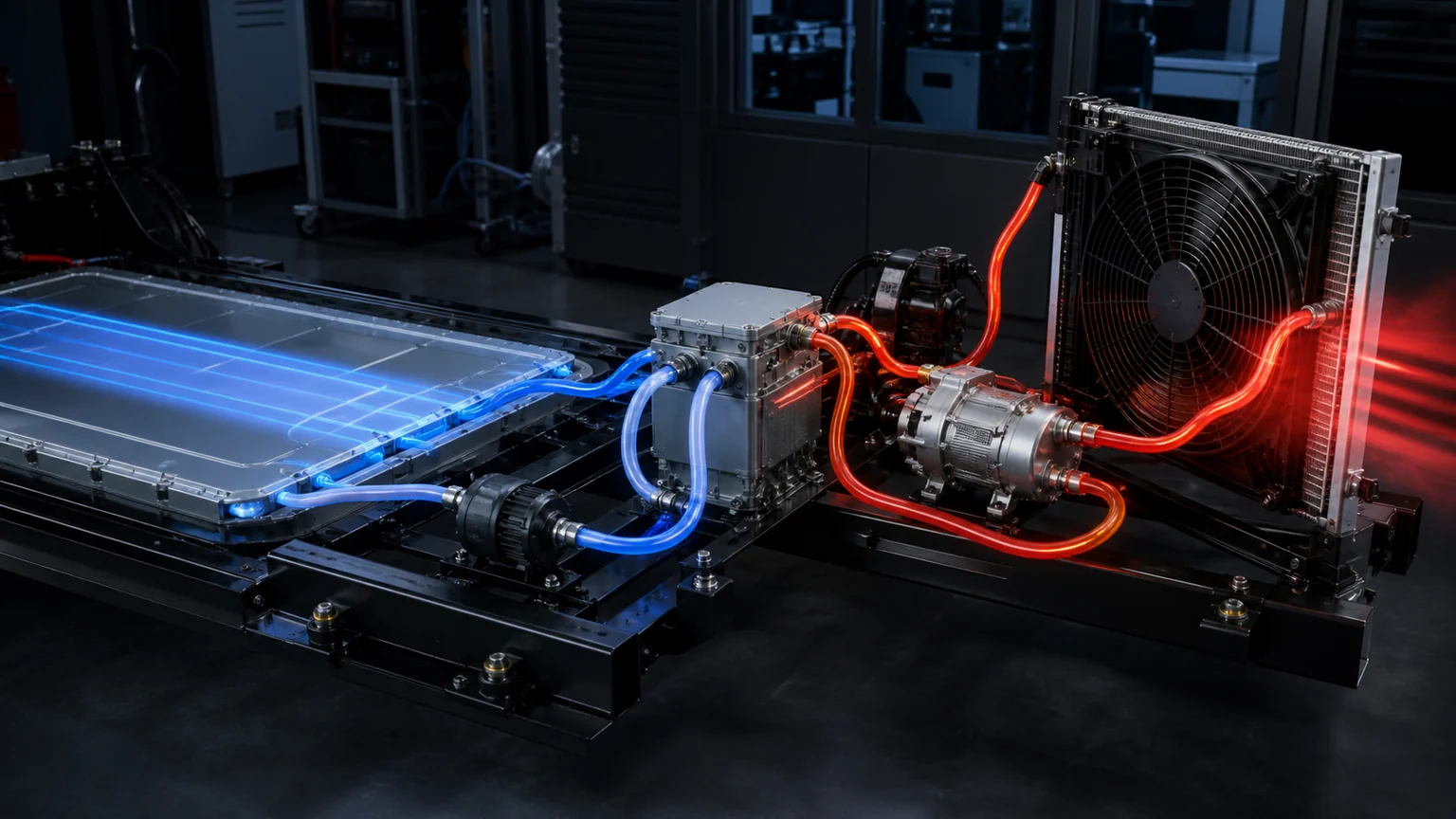

Het volgen van het warmtepad lokaliseert beperkingen voordat een duur onderdeel wordt afgekeurd.

1. Koude plaat van de accu en koelvloeistofcircuit

De koude plaat van de accu brengt cel- of modulewarmte over in koelvloeistof. De pomp verplaatst het koelmiddel vervolgens door slangen, spruitstukken, kleppen, een radiator en/of de koelmachine. Als de koelvloeistof laag is, belucht, verontreinigd, verkeerd gemengd of beperkt, kan de temperatuur stijgen, zelfs als de koelmachine en de compressor daartoe in staat zijn. Een zwakke pomp, verkeerde rotatie of bediening, verstopt filter, vastzittende klep, geknikte slang, opgesloten lucht of onjuiste ontluchtingsprocedure kunnen een soortgelijk resultaat veroorzaken.

Vergelijk de inlaat- en uitlaattemperaturen van de accukoelvloeistof met de pompbediening en bedrijfsstatus. Een klein temperatuurverschil duidt niet automatisch op een slechte warmteoverdracht; het kan ook een hoog debiet of een lage onmiddellijke warmtebelasting weerspiegelen. Er kan een groot verschil optreden bij effectieve warmteopname of onvoldoende stroming, maar temperatuurverschillen alleen kunnen deze niet onderscheiden zonder stroming en belastingcontext. Interpreteer de waarden aan de hand van het laadvermogen en de koelvloeistofstroom. Als het pomptoerental wordt gerapporteerd, bevestig dan dat de gevraagde en werkelijke waarden overeenkomen. Waar elektrisch testen is toegestaan, kan de huidige trend ondersteunend bewijsmateriaal toevoegen: ongewoon lage of hoge stroom kan een weerspiegeling zijn van de belasting, het pompontwerp, de regelstrategie, de beperking of de mechanische toestand. Het is dus geen op zichzelf staande pompgezondheidstest. Toepassingsspecifieke limieten moeten afkomstig zijn van goedgekeurde informatie.

2. Batterijkoeler en expansiecontrole

De koelmachine moet de warmte van de batterijkoelvloeistof naar het koelcircuit overbrengen. De prestaties zijn afhankelijk van de koelmiddelstroom, de massastroom van het koelmiddel, de expansiecontrole, de compressorcapaciteit en de temperatuur-/drukomstandigheden die aan beide zijden binnenkomen. Als de koelmiddelinlaat heet blijft en de uitlaat niet afkoelt nadat actief koelen is uitgevoerd, is de koelmachine één van de kandidaten, maar dat geldt ook voor een gesloten klep, een lage koelmiddelvulling, een apparaat met beperkte expansie, een zwakke compressor, een sensorfout en een ontoereikende warmteafvoer van de condensor.

Gebruik temperatuursondes of scan gegevens om de verandering van het koelmiddel in de koelmachine en het gedrag van het koelmiddel te observeren volgens de serviceprocedure van het voertuig. Bevestig dat de actieve koelingmodus daadwerkelijk wordt aangevraagd. Een controller kan opzettelijk prioriteit geven aan cabinekoeling, batterijconditionering of een andere thermische belasting. Veroordeel de koelmachine niet alleen op basis van een infraroodbeeld; reflecterende oppervlakken, isolatie, debiet en sensorplaatsing kunnen misleidend zijn. Als u vermoedt dat er sprake is van een interne kruislek, isoleer dan de circuits veilig en bewaar de vloeistof-/koelmiddelgegevens in plaats van het onderdeel voortijdig te openen.

3. Elektrische compressor en koelmiddelcircuit

Een EV-compressor kan werken voor het koelen van de accu, zelfs als de airconditioning in de cabine niet de klacht van de klant is. Stem de opgedragen snelheid of capaciteit af op de druk- en temperatuurrespons. Een compressor die hoorbaar draait, produceert niet noodzakelijkerwijs de vereiste koelmiddelstroom, terwijl een compressor die niet draait mogelijk wordt geblokkeerd door een isolatiefout, vergrendelingstoestand, sensoringang, lage vulling, besturingscommunicatie of beschermde bedrijfsstatus.

Voordat u een compressor vermeldt, documenteert u het OE-nummer, de spanningsklasse, het koelmiddel, de olievereiste, hoogspannings- en besturingsconnectoren, poorten, bevestigingen en bewijs van fouten. Als de vorige compressor mechanisch defect is geraakt, inspecteer dan het circuit op vuil en beslis welke onderdelen niet betrouwbaar kunnen worden gespoeld. Een nieuwe compressor die in een vervuild circuit wordt geïnstalleerd, kan snel defect raken en een zwakke garantieclaim opleveren.

4. Condensor, radiator, ventilator en luchtstroom aan de voorkant

Wanneer het voertuig stilstaat bij een lader, is er geen ramlucht. Het ventilatorsysteem en het afgedichte kanaalpad moeten lucht door de lucht zuigen of duwen Airco condensor, radiator en eventuele extra warmtewisselaars vooraan. Vuil, bladeren, plastic zakken, stof, verbogen vinnen, opgestapeld puin, gesloten luiken, ontbrekende afdichtingen, onjuiste ventilatorrichting, lage ventilatorsnelheid of een beschadigde mantel kunnen zowel de koelmiddeldruk als de koelmiddeltemperatuur verhogen.

Inspecteer de voorkant en de ruimtes tussen gestapelde kernen. Een schoon zichtbaar voorvlak bewijst niet dat het achteroppervlak of de opening vrij is. Bevestig het ventilatorcommando, de werkelijke snelheid, indien beschikbaar, stroom, draairichting, blad- en mantelspeling en luchtstroom door de kern. Een vervangende condensor of radiator met een onjuiste lameldichtheid, diepte, montage of kanaalpassing kan ook de prestaties verminderen, ondanks dat de hoofdafmetingen overeenkomen.

Trendpatronen die helpen de beperking te lokaliseren

Deze patronen beperken het onderzoek, maar vervangen de aanvraaggegevens niet. Een voertuig kan een secundair koelmiddelcircuit, een koelmiddelaftakking, een geïntegreerde thermische module, een omkeerbare warmtepomp of een speciale radiator gebruiken. Label elk diagram als typisch, tenzij de toepassing bekend is, en pas niet één druk- of temperatuurdoel toe op elke EV.

Een koelvloeistofpomp aanschaffen

Overeenkomen met meer dan de slangdiameter. Noteer het OE-nummer, de pompspanning, het aantal connectoren en pinnen, de communicatie of PWM-regeling, de vereiste nominale stroom/druk, indien beschikbaar, de oriëntatie van de inlaat/uitlaat, de montagepositie, vereisten voor natlopen, koelvloeistofcompatibiliteit, geïntegreerde elektronica en beugel- of isolatiekenmerken. Soortgelijke pomplichamen kunnen verschillende softwareadressen of besturingsprotocollen gebruiken. Een pomp die op een werkbank draait, kan nog steeds incompatibel zijn met de voertuigcontroller.

Voor een garantieaanvraag vermeldt u het pompcommando ten opzichte van het werkelijke toerental, de huidige trend, de staat van het koelmiddel, bewijs van drooglopen of lucht, staat van de connector, voedingsspanning, aarding en installatierichting. Als er vuil of verslechterde koelvloeistof aanwezig is, identificeer dan de oorzaak voordat u een andere pomp monteert. Bewaar nieuwe pompen met afgedekte poorten en bescherm plastic connectoren tegen zijbelasting.

Een koelmachine of geïntegreerde thermische module aanschaffen

Leg elk koelmiddel en elke koelmiddelpoort, expansieklep, sensor, connector, beugel en label vast. Bevestig het koelmiddel, de context van de olie, het type koelvloeistof, de drukgrens, de stroomrichting en of de offerte aangesloten kleppen of elektronica omvat. Een geïntegreerde module kan eruitzien als een enkele vervangende eenheid, terwijl deze meerdere gecontroleerde paden bevat; een leverancier heeft de exacte OE-referentie en connector-/poortbewijs nodig om de montage te bevestigen.

Als er sprake is van een lage koelcapaciteit, geef dan de temperatuur- en druktrend op die de koelmachine lokaliseert. Als er sprake is van lekkage, markeer dan het geverifieerde lekpunt en onderscheid externe impact, afdichtingslekkage, poortschade en vermoedelijk intern kruislek. Houd de koelmiddelpoorten afgesloten en droog tijdens opslag en retourtransport.

Levering van de front-end koelmodule

Definieer of het verzoek alleen betrekking heeft op een condensor of radiator, of op een module inclusief ventilator, mantel, luiken, afdichtingen, beugels, sensoren en meerdere warmtewisselaars. Meet de kern- en totale afmetingen, poortposities, montageafstand, stapeldiepte, ventilatordiameter en -diepte, connectorlocaties en spelingen aan de zijkant van het voertuig. Foto's van de voorkant, achterkant, zijkanten, poorten, steunen en geïnstalleerde context zijn nuttiger dan één catalogusafbeelding.

Deze fysieke controles stellen de compatibiliteit en interface-compatibiliteit vast; ze bewijzen geen gelijkwaardige thermische prestaties. Gebruik het onderstaande acceptatietestbewijs om de warmteafwijzing, de luchtstroom, de drukval en de regelreactie op het vereiste bedrijfspunt te vergelijken.

Vraag de leverancier hoe in de verpakking wordt omgegaan met vinbescherming, poortdoppen, hoekblokken en interne fixatie. Frontmodules combineren kwetsbare vinnen met zware motoren en beugels; als de doos deze massa's niet isoleert, kunnen trillingen de kern beschadigen vóór installatie. Bij ontvangst van inspectie moeten de staat van de doos, labels, doppen, vinnen, spruitstukken, bevestigingen, bladspeling en connectorvergrendelingen worden geregistreerd.

Acceptatietests voor een wagenpark of distributeursprogramma met een hoog risico

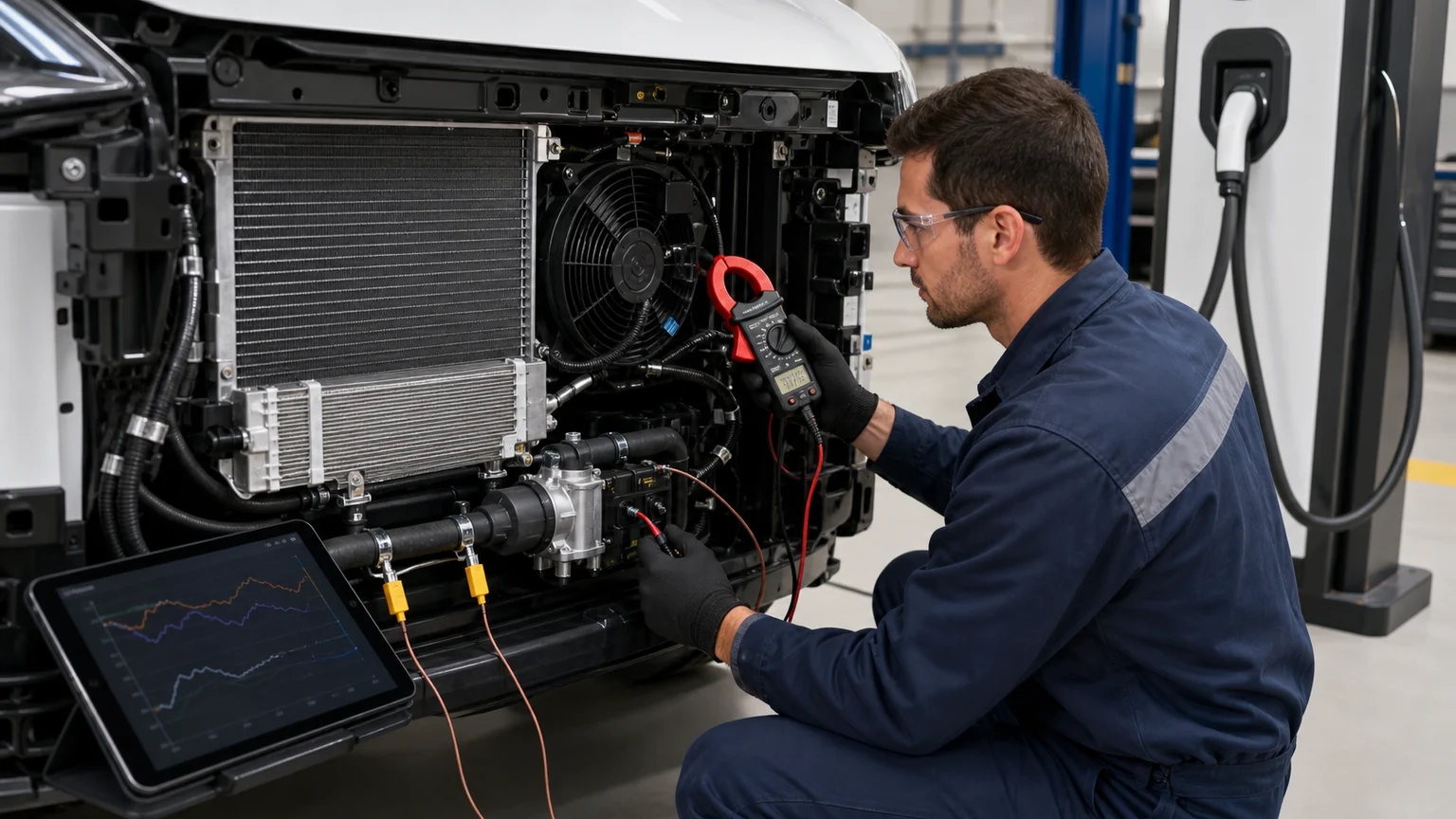

Gecorreleerde metingen onderscheiden een controlelimiet van onvoldoende warmteafwijzing.

1. Bevries de applicatie. Leg voertuigvarianten, software-/kalibratierelevantie, OE-nummers, spanning en thermische architectuur vast.

2. Inspecteer het monster. Vergelijk poorten, connectoren, bevestigingen, labels, afmetingen, afdichtingen en verpakkingen met een goedgekeurde referentie.

3. Controleer elektrische interfaces. Controleer de aansluiting van de connectoren, de opstelling van de aansluitingen, de isolatie en de compatibiliteit van de besturing met behulp van veilige, goedgekeurde methoden.

4. Controleer de druk en lekintegriteit. Gebruik het juiste medium en de juiste limieten voor koelmiddel of koelmiddelcomponenten; oefen nooit een generieke druk uit op elke warmtewisselaar.

5. Valideer in het systeem. Voer gecontroleerde laad- of thermische servicetests uit en registreer koelvloeistoftemperaturen, opdrachten, ventilatorwerking, koelmiddelreactie en laadvermogen.

6. Bewaar het bewijsmateriaal. Bewaar het geaccepteerde monsterrecord, batch/partij, testgegevens, afbeeldingen, verpakkingsspecificatie en afwijkingsgoedkeuringen.

Een bulkgoedkeuring moet worden gekoppeld aan een gedefinieerde taak, en niet aan één korte inactieve test. Neem hot-soak-omstandigheden of omstandigheden met hoge omgevingstemperaturen op wanneer deze de doelmarkt weerspiegelen, maar binnen de limieten van het voertuig en de componenten vallen. Het doel is om te bewijzen dat de geleverde onderdelen de verwachte thermische respons onder een herhaalbare belasting herstellen – niet om het voertuig te dwingen een onrealistische laadpiek aan te houden.

Bouw het garantiebestand op rond de sessietijdlijn

Een sterke claim brengt het record van de oplader, voertuiggegevens en fysiek bewijs op één lijn. Noteer de startstatus van de laadtoestand, de accu- en omgevingstemperatuur, de identiteit en het nominale vermogen van de lader, de status van de voorconditionering, het gevraagde/geleverde vermogen, het tijdstempel van de reductie, de inlaat-/uitlaattemperaturen van de accukoelvloeistof, compressor-/pomp-/ventilatorcommando's, diagnostische codes en eventuele waarschuwingen. Voeg voor-en-na-gegevens toe als een onderdeel is vervangen.

Maak een foto van het verwijderde onderdeellabel, de connectoren, poorten, de installatie, het bewijs van de koelvloeistof of het koelmiddel, de staat van de voorste stapel en de verpakking van het vervangende onderdeel. Bewaar het teruggewonnen materiaal en het verwijderde onderdeel wanneer er sprake is van een interne storing. Met dit record kan de distributeur een echt onderdeeldefect onderscheiden van een verwachte laadcurve, infrastructuurlimiet, luchtsluis, vervuilingsprobleem of installatiefout.

Vier bestelsnelkoppelingen die herhaalde derating creëren

Bestellen per voertuigmodel zonder de thermische optie

Dezelfde modellijn kan verschillende batterijcapaciteiten, warmtepompopties, koelpakketten, connectoren, softwarestrategieën of marktkalibraties gebruiken. Een beschrijving van het modeljaar kan de zoekopdracht beperken, maar vervangt niet het VIN/toepassingsrecord en het OE-nummer. Vraag om het originele label en de geïnstalleerde foto's, vooral als het onderdeel een geïntegreerde thermische module, elektrische compressor, elektronisch geregelde pomp of ventilator met meerdere snelheden is.

Ervan uitgaande dat een grotere kern het probleem automatisch oplost

De capaciteit van de warmtewisselaar is afhankelijk van de luchtstroom, vloeistofstroom, drukval, lamel-/buisconstructie, kanaalafdichting en de rest van het systeem. Een dikkere of dichtere kern kan de beperking vergroten of de stapel verstoren. Het kan ook de ventilatorbelasting en de luchtstroom op lage snelheid veranderen. Keur een condensor of radiator goed op basis van het voertuigpakket en de beoogde belasting in plaats van een enkele externe afmeting. Als een leverancier een alternatieve constructie voorstelt, vraag dan om thermisch en drukvalbewijs plus montagevalidatie.

Vervanging van de pomp zonder lucht of vervuiling aan te pakken

Een elektrische koelvloeistofpomp kan beschadigd raken door drooglopen, vuil, incompatibele koelvloeistof, opgesloten lucht of een verstopping. Als de oude unit abnormale slijtage of hoge stroomsterkte vertoont, inspecteer dan het circuit voordat u een nieuwe installeert. Volg de juiste vul- en ontluchtingsprocedure, bevestig de klepposities en controleer of de pomp in de vereiste richting is geïnstalleerd. Een vervangende pomp moet de gemeten stroom- en temperatuurrespons herstellen en niet slechts een foutcode wissen voor één korte test.

De ventilator behandelen als 'werkend' omdat deze draait

Een ventilator kan in de verkeerde richting, snelheid of belasting draaien. Het kan een beschadigd mes hebben, een te grote speling tussen het mes en de behuizing, een zwakke motor, een onjuiste regelmodule, een spanningsval of een ontbrekende kanaalafdichting. Bij stationair laden zijn die verschillen van belang. Registreer de opgedragen en werkelijke snelheid, indien beschikbaar, stroomverbruik, luchtstroomrichting, connector- en bedieningsdetails, pasvorm van blad/mantel en de staat van luiken en afdichtingen. Een correcte ventilatorconstructie moet de vereiste luchtstroom door de warmtewisselaarstapel leveren zonder abnormale stroom, trillingen of recirculatie.

Deze snelkoppelingen hebben een gedeelde oorzaak: het selecteren van een component voordat de defecte thermische grens wordt gelokaliseerd. De remedie is een gecontroleerd bewijspakket dat de warmte-, stroom-, stroom- en controlesignalen door het voertuig volgt. Dat bewijs maakt de offerteaanvraag nauwkeuriger, de installatie veiliger en een latere garantiebeslissing sneller.

Van laadstroomklacht tot een uitgebreide onderdelenbestelling

Thermische reductie is een beschermende uitkomst, geen onderdeelnummer. De nuttige volgorde is om de klacht onder vergelijkbare omstandigheden te reproduceren, de actieve koelmodus te identificeren, de warmte van de batterij naar koelvloeistof en koelmiddel te volgen, front-end warmteafwijzing te bevestigen en de ontbrekende temperatuur, druk, stroom, stroom of commandoreactie te lokaliseren.

Geef voor een aftermarket-onderzoek de tijdlijn van de oplaadsessie, foutcodes, temperatuur- en commandotrends, OE-referenties, voertuig-/markttoepassing en volledige foto's van labels, poorten, connectoren, steunen en geïnstalleerde context op. Elecdura kan dat pakket beoordelen voor koelmachine, elektrische compressor, condensor, radiator, pomp, ventilator en aanverwante koelcomponenten, terwijl het normale gedrag van de laadcurve gescheiden blijft van tekenen van een defect onderdeel.
