Визначте розмір охолоджувача, визначивши тепло, яке має бути відведено, визначивши максимально прийнятну температуру масла та найгіршу умову навколишнього середовища, вимірявши потік масла через запропонований контур охолоджувача та вибравши блок, скоригована крива продуктивності якого відповідає цьому обов’язку, не перевищуючи допустимого падіння тиску. Потім перевірте привід вентилятора та електричну чи гідравлічну потужність, байпас холодного запуску, в’язкість масла, висоту над рівнем моря, сміття, вібрацію, рециркуляцію повітряного потоку, монтаж і доступ до обслуговування.
Не вибирайте лише за розмірами сердечника, розміром порту чи потужністю двигуна. Ці поля допомагають з пакуванням і попередньою оцінкою, але вони не можуть визначити теплові характеристики. Якщо ви замінюєте або шукаєте обсяг, порівняйте необхідну робочу точку з Elecdura оптовий асортимент охолоджувачів гідравлічного масла та вимагає або перевіреного перехресного посилання на оригінальне обладнання, або вибору виробника на основі ваших даних.
Виправданий вибір масляного охолоджувача вимагає теплових, гідравлічних, повітряного потоку та навколишнього середовища.
Введення |
Чому це важливо |
|---|---|
Тепловіддача, кВт |
Визначає теплове навантаження, яке кулер повинен знімати |
Максимальна температура навколишнього середовища, °C |
Встановлює найгірший радіатор повітряної сторони |
Максимальна вхідна/цільова температура масла, °C |
Визначає різницю температур, що сприяє теплопередачі |
Витрата масла в контурі охолодження, л/хв |
Впливає на теплообмін і перепад тиску |
Тип масла, ISO VG і робоча в'язкість |
Впливає на теплоємність, поведінку потоку та падіння тиску |
Робочий/перехідний тиск і допустимий Δp |
Захищає сердечник і ланцюг машини |
Тип вентилятора, потужність, напруга/струм або гідравлічне живлення |
Визначає встановлений потік повітря |
Навантаження, висота, сміття, вібрація, корозія |
Коригує вибір чистої лабораторії для польових умов |
Висока температура масла може бути результатом недостатнього охолодження, але також може бути спричинена неефективною гідравлічною системою. Перевірте рівень і сорт масла, фільтри, резервуар, чистоту охолоджувача, напрямок і швидкість вентилятора, термостат/байпас, насоси, запобіжні клапани, контрольні клапани, циліндри/двигуни, дренаж корпусу та обмеження повернення. Запобіжний клапан, який постійно обходить, або внутрішній витік зношеного насоса перетворює корисну вхідну потужність у тепло. Більший охолоджувач може знизити температуру, водночас витрачаючи паливо та погіршуючи дефект.
Підтвердьте вимірювання температури. Порівняйте датчик машини з каліброваним контактним зондом або затвердженим методом у визначеному місці. Інфрачервоне зчитування залежить від поверхневої випромінювальної здатності та може не відображати масу нафти. Записуйте навколишнє середовище, режим машини, час циклу, швидкість двигуна, навантаження, температуру масла на вході/виході охолоджувача, команду/швидкість вентилятора та тривалість роботи машини.

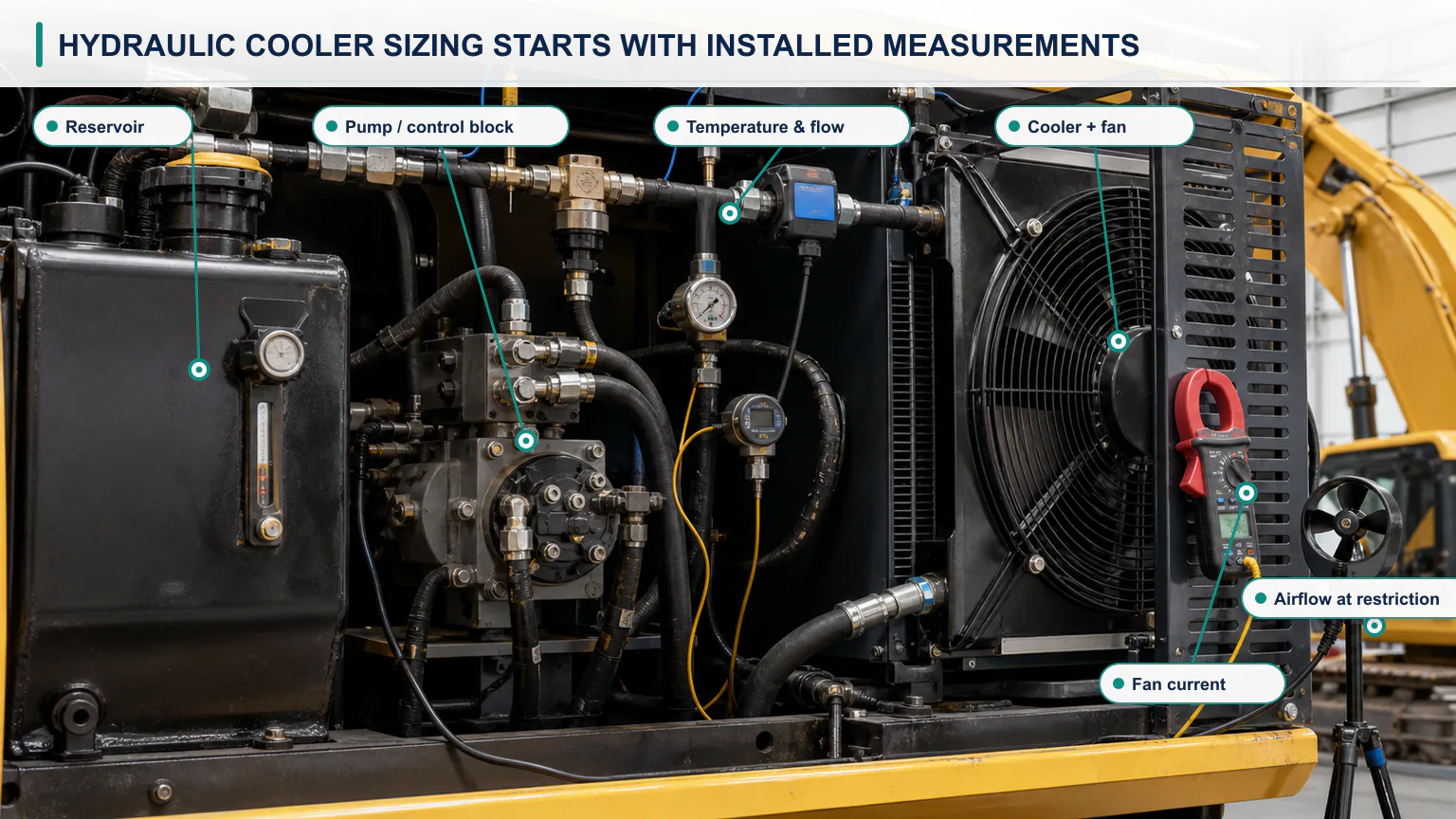

Робота охолоджувача повинна ґрунтуватися на виміряному розігріві або розрахованих втратах протягом реального машинного циклу.
Переважно вимірюване теплове навантаження. Інструкції Parker щодо визначення розміру охолоджувача описують визначення потужності нагріву системи за підвищенням температури рідини з часом, коли охолоджувач не працює, використовуючи загальний об’єм рідини, питому вагу та питому теплоємність. В одиницях СІ:
P тепло = ρ × V × c p × (T 2 − T 1) / t
де P — кВт, коли одиниці маси/енергії/часу узгоджені, ρ — густина нафти в кг/л, V — загальний ефективний об’єм нафти в л, c p — питома теплоємність у кДж/(кг·K), підвищення температури — K або різниця °C, а час — секунди. Враховуйте втрату тепла природним шляхом з резервуара, шлангів і компонентів під час випробування, якщо цього вимагає точність; простий розрахунок прогріву інакше може недооцінити фактичну генерацію.
Припустимо, що ефективний об’єм масла становить 180 л, щільність 0,86 кг/л, питома теплоємність 2,0 кДж/(кг·K) і виміряний підйом температури від 45°C до 60°C за 12 хвилин (720 секунд) під час повторюваного режиму роботи з байпасом охолоджувача:
Маса = 180 × 0,86 = 154,8 кг
Збільшення накопиченої енергії = 154,8 × 2,0 × 15 = 4644 кДж
Середнє тепло в нафту = 4644 / 720 = 6,45 кВт
Ці 6,45 кВт представляють чистий запас олії протягом інтервалу. Якби система одночасно втратила, наприклад, 2 кВт природним шляхом до навколишнього середовища, фактична генерація становитиме приблизно 8,45 кВт. Не додавайте вигадану вартість втрат; оцінити його за допомогою контрольованого випробування охолодження, енергетичної моделі або інженерної оцінки та задокументувати невизначеність.
Якщо відомі ККД насоса, двигуна, клапана та лінії, обчисліть вхідну потужність мінус корисну вихідну потужність та інші відомі шляхи енергії. Це може бути точним для розробленої системи, але слабким, якщо стан компонента невідомий. Падіння тиску при потоці генерує тепло, приблизно дорівнює втратам гідравлічної потужності:
P втрати (кВт) = Δp (бар) × Q (л/хв) / 600
Наприклад, 20 бар безперервно втрачаються через обмеження при 120 л/хв виробляють приблизно 4 кВт. Періодичні втрати необхідно помножити на частку навантаження або проінтегрувати протягом робочого циклу.
Паркер зазначає, що 20–30% встановленої потужності можна використовувати як оцінку, коли розсіювання тепла невідоме, тоді як AKG публікує попередні рекомендації щодо мобільних охолоджувачів , наприклад одну третину потужності дизельного двигуна для сільськогосподарської та будівельної техніки за певних припущень щодо вибору. Це не універсальні закони. Вони можуть збільшити або зменшити розмір машини залежно від гідравлічного використання та ефективності. Використовуйте їх лише для раннього бюджетування, вкажіть джерело/припущення та замініть їх виміряним тепловим навантаженням або тепловим навантаженням на основі втрат перед остаточним випуском.
Виберіть максимальну безперервну температуру масла з обмежень машини, насоса/двигуна, ущільнення, шланга та постачальника масла. Також враховуйте в’язкість: занадто гаряча олива може стати занадто рідкою для змащування та об’ємної ефективності; занадто холодне масло може спричинити високі падіння тиску та погану реакцію. Метою є контрольований робочий діапазон, а не найнижча можлива температура.
Використовуйте фактичну максимальну температуру повітря, що надходить в охолоджувач. На екскаваторі в охолоджувач може надходити повітря, вже нагріте іншим сердечником або рециркуляційне з моторного відсіку. Погода навколишнього середовища 45°C може стати вищою температурою на вході в охолоджувач. Вимірюйте під час найгарячішого режиму роботи та включайте нагрівання. Виправте висоту над рівнем моря, оскільки менша щільність повітря зменшує масовий потік і продуктивність вентилятора/охолоджувача.
Різниця температур між гарячою олією та повітрям, що надходить, забезпечує роботу повітряно-масляного охолоджувача. Якщо цільова температура масла на вході становить 75°C, а фактична температура більш холодного повітря на вході становить 50°C, підхід становить лише 25 K. Каталожну криву, оцінену з різницею в 40 K або 50 K, не можна використовувати безпосередньо.
Потік основного насоса не є автоматично потоком охолоджувача. Охолоджувач зворотної лінії бачить комбіновані та різні потоки повернення приводу, регенерації, дренажу та байпасу. Автономна установка має власний насос. Схема заряду може забезпечити менший стабільний потік. Виміряйте або обчисліть запропоновану схему для всього робочого режиму, включаючи перехідні піки та умови реверсу/регенерації.
Занадто малий потік може обмежити передачу тепла або свідчити про проблему байпасу. Занадто великий потік збільшує падіння тиску, може безперервно відкривати байпас і може перевищувати межі серцевини або лінії. Там, де зворотні сплески великі, використовуйте байпас відповідного розміру, систему накопичувача/потоку, інше розташування контуру або автономне охолодження.
Каталожні криві часто передбачають еталонну оливу, таку як ISO VG 32, при вказаній температурі. Вища в'язкість змінює теплообмін і збільшує перепад тиску. У опублікованих прикладах Parker використовуються поправочні коефіцієнти, які значно збільшують розраховане падіння тиску для вищих класів в’язкості ISO. Використовуйте власні виправлення або програмне забезпечення вибраного виробника кулера, а не переносьте коефіцієнти між непов’язаними дизайнами ядер.
Перевірте робочу в'язкість у гарячому стані та в'язкість при холодному запуску. Охолоджувач, який падає лише на 0,5 бар при гарячому маслі, може створювати набагато більший протитиск у холодному стані. Сердечник, фільтр, ущільнення, зворотна лінія та корпуси компонентів повинні залишатися захищеними. Байпасний клапан або термостатичний байпас пропускає холодну в’язку олію навколо активної зони, доки не створяться відповідні умови, але необхідно вибрати тиск крекінгу, потужність, витік і контроль температури.
Повідомте постачальнику теплове навантаження, потік масла, температуру масла на вході/цільову температуру масла, температуру повітря на вході, в’язкість масла, стан вентилятора та навколишнє середовище. Виберіть кулер, у якого скоригована тепловіддача є щонайменше необхідним навантаженням з інженерним запасом, що відповідає невизначеності даних, забрудненню, виробничим допускам і старінню. Не додавайте загальний відсоток без пояснення.
У тій же робочій точці прочитайте або обчисліть падіння тиску на стороні масла та підтвердьте, що воно нижче допустимої межі. Охолоджувач може зіткнутися з відводом тепла, але все одно бути неприйнятним через протитиск. Перехід до більшого сердечника може зменшити падіння тиску, але роботу вентилятора та упаковки потрібно перевірити ще раз.
Якщо крива виражена як кВт/°C, помножте її на відповідну різницю температур масла та повітря згідно з визначенням виробника. Перевірте, чи базується номінальний показник на вході масла мінус впуск повітря, середній температурі масла чи іншій угоді. Якщо інструмент вибору видає модель без доказів розрахунку, вимагайте введення та запис результату.
Серцевина створює опір повітряному потоку. Виберіть вентилятор із необхідним повітряним потоком і статичним тиском через встановлений змійовик, захисний кожух, решітку, повітропроводи та сусідні теплообмінники, а не вільне повітря. Перевірте обертання та чи вентилятор тягне або штовхає через призначений шлях. Закрийте щілини, які дозволяють повітрю обходити серцевину, і запобігають поверненню гарячого розряду до входу.
Для вентиляторів постійного струму перевірте 12/24 В, струм при номінальній напрузі та гарячому стані, запуск/пусковий потік, ємність генератора/батареї, запобіжник, розмір дроту, реле/контролер, роз’єм, контроль швидкості та оцінку навколишнього середовища. Для гідравлічних вентиляторів визначте тиск/потік подачі, ККД двигуна, регулювальний клапан, функцію реверсу, пріоритет при навантаженні машини та тепло, яке сам привід вентилятора додає до гідравлічної системи. Для вентиляторів з приводом від двигуна перевірте передаточне число, зчеплення/керування та доступну потужність.
Регулювання швидкості заощаджує електроенергію та шум. Розташуйте датчики та задані значення таким чином, щоб нафта залишалася в цільовій смузі без полювання. Визначте безпечну дію для відкритого датчика, втрати зв’язку або несправності вентилятора. Реверсивний вентилятор може викидати сміття, але має повертатися лише в контрольованій послідовності, щоб уникнути перегріву та небезпечного скидання сміття.
Будівельні машини працюють в умовах пилу, полови, волокон, бруду, вібрації та високої температури навколишнього середовища. Щільні ребра з жалюзі можуть добре передавати тепло, коли вони чисті, але швидко забиваються. Більш відкриті ласти або плавники без жалюзі можуть підтримувати кращі польові характеристики. Попросіть чисте та несправне обґрунтування послуги, а не просто максимальні лабораторні кВт.
Встановіть кулер із відповідною ізоляцією та опорними шлангами поблизу портів, щоб маса труби не втомлювала колектор. Дозволити рух рами та двигуна. Захистіть від каменів і випадкового контакту, не перекриваючи потік повітря. Забезпечте доступ для очищення обох поверхонь і проміжків між охолоджувачами. Перевірте тиск і напрямок очищення, щоб ласти не були складені.
На навантажувачах повторювані цикли низьких швидкостей і високих навантажень можуть виробляти тепло, тоді як напірне повітря є мінімальним. На екскаваторах режими повороту, ходу, навісного обладнання та режими очікування створюють різні втрати та доступність вентилятора. Перевірте найгірший реальний робочий цикл, а не тест холостого ходу на холостому ході.

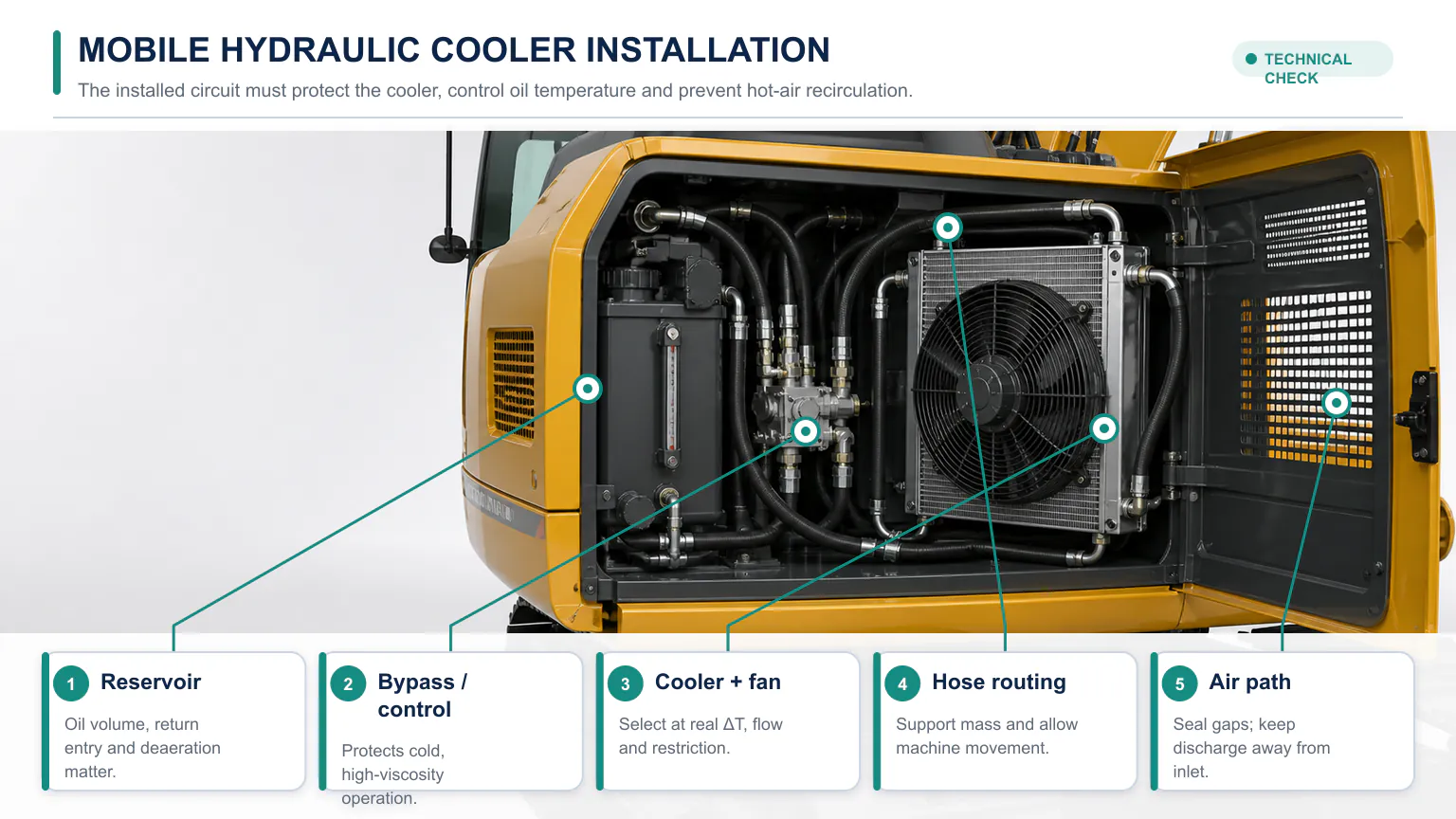

Встановлений контур повинен захищати від тиску холодного масла, підтримувати шланги та запобігати рециркуляції гарячого повітря.
Ця загальна схема передбачає повернення масла в бак. Перевірте максимальний зворотний потік, стрибки тиску, обмеження протитиску, взаємодію фільтра/байпасу та чи не створює регенерація циліндра неочікуваний потік. Охолоджувач не повинен створювати пошкодження корпусу або зворотного тиску.
Спеціальний насос викачує з резервуара через охолоджувач і часто фільтр. Потік стабільний, а охолодженням можна керувати незалежно від функцій машини. Виберіть всмоктування насоса, фільтрацію, контроль аерації, місце повернення, потужність двигуна та сигналізацію про відключення. Автономний насос додає власне тепло та обслуговування.
Деякі трансмісії або замкнуті системи використовують наддувне масло для охолодження. Для цього потрібна спеціальна інженерна система для збереження тиску заряду та змащення. Ніколи не змінюйте маршрут кулера лише на основі розміру шланга.
Радіатор двигуна, охолоджувач наддувочного повітря, конденсатор кондиціонера, охолоджувач палива та охолоджувач гідравлічного масла можуть використовувати спільні вентилятори та потік повітря. Зміна одного ядра змінює обмеження та температуру вхідного повітря для інших. Оцініть повний пакет і криву вентилятора.

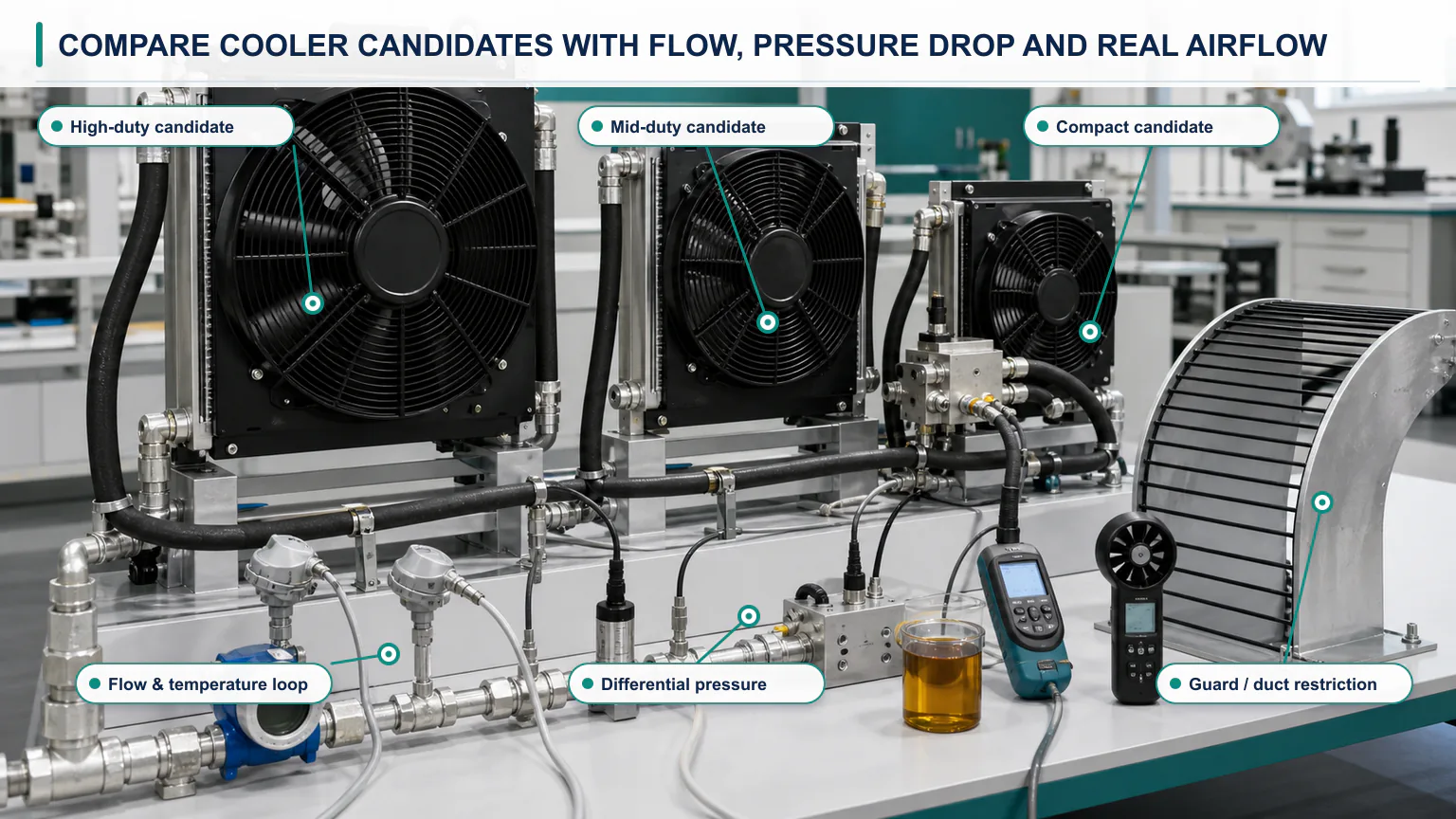

Припустимо, що випробування та аналіз втрат підтримують розрахункове теплове навантаження 18 кВт для навантажувача, включаючи документально підтверджений запас. Максимальна виміряна температура повітря, що надходить в охолоджувач, становить 47°C. Максимальна бажана гаряча олія, що надходить до охолоджувача, становить 77°C, тому різниця між оливою та повітрям становить 30 К. Потік оливи в контурі охолоджувача становить 110 л/хв ISO VG 46 при робочій температурі. Максимально допустиме падіння тиску в охолоджувачі становить 1,0 бар у гарячому стані, і потрібен байпас холодного запуску.
Необхідна нормалізована продуктивність, якщо крива виробника використовує кВт на градус різниці між входом масла та повітрям, становить 18 / 30 = 0,60 кВт/К. Ця кількість є лише орієнтовною. Виробник повинен скорегувати 110 л/хв, в’язкість ISO VG 46, вибраний вентилятор, висоту над рівнем моря, обмеження захисного/повітроводального протоку та точне визначення кривої. Кандидат також повинен залишатися нижче 1,0 бар гарячого тиску.
Якщо Кандидат А забезпечує виправлені 20 кВт, але має падіння тиску 1,3 бар, він не відповідає гідравлічним вимогам. Кандидат B забезпечує 19 кВт при 0,8 бар і підходить для вентилятора/простіру, тому він може пройти з визначеним запасом. Кандидат C забезпечує 25 кВт, але потребує електричного струму, який машина не може забезпечити. Сама по собі теплова потужність не визначає переможця.
Записуйте базову температуру масла, навколишнє середовище, цикл, тиск, потік, якщо доступно, швидкість/струм вентилятора та несправності.
Перевірте встановлення, кріплення, прокладку шлангів, підтримку портів, напрямок/налаштування байпасу, розташування датчика, обертання вентилятора, захисні кожухи та ущільнювачі повітряного потоку.
Запустити холодний і контролювати перепад тиску в охолоджувачі або відповідний тиск контуру, щоб підтвердити захист байпаса.
Запустіть визначений найгірший робочий цикл до теплової рівноваги.
Записуйте впускний/вихідний отвір охолоджувача, вхідне/вихідне повітря, навколишнє середовище, потік, падіння тиску, команду/швидкість/потужність вентилятора, навантаження двигуна та продуктивність машини.
Підтвердьте стабільну цільову температуру без надмірних циклів, протитиску, кавітації, витоку, шуму або електричного/гідравлічного перевантаження.
Повторіть після реалістичного забруднення та запланованого інтервалу очищення.
Перевірте кріплення, роз’єми, порти, шланги, проводку та роз’єми після термічних циклів і вібрації.
Марка/модель/серійний номер машини, двигун, гідравлічна схема, поточний номер оригінального охолоджувача та фотографії/креслення.
Виміряне/розраховане теплове навантаження з методом і невизначеністю.
Сорт масла, щільність/питома теплоємність, якщо використовується, робоча/холодна в’язкість, загальний об’єм і мета чистоти.
Нормальний/піковий потік контуру охолодження, робочий/перехідний тиск і допустиме падіння тиску в гарячому/холодному режимі.
Впускний отвір для масла/цільовий вихід або максимальна температура, найгірше середовище на вході охолоджувача, висота над рівнем моря та робочий режим.
Напруга/струм вентилятора або гідравлічне живлення, керування, оборотні вимоги, шум та електричний захист.
Розміри ядра/вузла, порти, кріплення, напрямок повітряного потоку, захисні кожухи, суміжні охолоджувачі та простір для обслуговування.
Пил/сміття, корозія, вимивання, вібрація, покриття, тип ребра та можливість очищення.
Байпас/термостат, датчики, фільтр/автономний насос, документація, випробування, відстеження, кількість і гарантія.
Для заміни джерела, Elecdura ширше Оптова категорія масляних радіаторів може підтримувати номер OE та перевірку розмірів. Остаточне схвалення все одно має підтверджувати продуктивність або контрольоване точне перехресне посилання.
Опубліковані попередні правила відрізняються, наприклад, 20–30% встановленої потужності або одна третина для певних будівельних/сільськогосподарських припущень. Це приблизні оцінки. Виміряйте теплове навантаження або розрахуйте фактичні втрати для остаточного вибору.
Ні, якщо схема не доведе, що той самий потік проходить через кулер. Схеми повернення, зарядки, автономного режиму та схеми зливу з корпусу відрізняються, і перехідна подача може перевищувати подачу насоса через регенерацію.
Падіння тиску має залишатися в системних межах, включаючи холодний запуск, але нуль не є єдиною метою. Збалансуйте теплову продуктивність, розмір, вартість, розподіл потоку та контроль. Використовуйте криві виробника для фактичної в'язкості та витрати.
Можливі причини включають високі втрати в системі, байпас, що застряг у відкритому стані, низький потік охолоджувача, неправильне обертання вентилятора, низьку швидкість вентилятора, рециркуляцію повітря, забиті багатошарові ядра, неправильні дані про температуру, високу температуру навколишнього середовища або рейтинг, використаний за неправильних умов.
Багато мобільних систем потребують захисту від холодного пуску або перехідного процесу, але вимоги та тиск крекінгу залежать від в’язкості масла, потоку, рейтингу охолоджувача/ядра, межі зворотного тиску в контурі та конструкції машини. Слідкуйте за розробкою системи та охолоджувача.
Виправданий вибір пов’язує виміряне теплове навантаження з виправленою кривою виробника, а потім підтверджує падіння тиску, потужність вентилятора, елементи керування, навколишнє середовище, монтаж і придатність до обслуговування. Він також виправляє неефективність гідравліки перед додаванням охолодження. Тримайте припущення та одиниці видимими, щоб інший інженер міг відтворити рішення.
