Krátké cyklování AC kompresoru: Normální ovládání nebo závada, která vyžaduje opravu?

Krátké cyklování kompresoru střídavého proudu znamená, že automobilový kompresor ovládaný spojkou se zapíná a vypíná častěji, než by provozní podmínky vyžadovaly. Tato fráze nepopisuje každý viditelný cyklus spojky. Mnoho systémů s pevným objemem normálně cykluje za účelem řízení teploty výparníku, zatímco systémy s proměnným objemem mohou udržovat spojku v záběru a regulovat kapacitu interně. Diagnostika začíná identifikací kompresoru a strategie řízení a poté měřením, jak dlouho trvá každá perioda zapnutí a vypnutí při opakovatelné okolní teplotě, nastavení ventilátoru, otáček motoru a zatížení kabiny.

Rychlý cyklus může chránit systém před nízkým sacím tlakem, nadměrným tlakem na výtlaku, zamrznutím výparníku, teplem spojkové cívky nebo nepravděpodobným signálem snímače. Může to být také způsobeno vzduchovou mezerou spojky, která se otevírá, když se náboj zahřívá. Výměna kompresoru před nalezením příkazu, který zmizel, může ponechat původní poruchu nezměněnou. Elecdura Řada automobilových kompresorů AC zahrnuje různé konfigurace spojky, řemenice, zdvihového objemu, řídicího ventilu, konektoru a montáže; tyto rozdíly určují, jak vypadá 'normální cyklistika'.

Rychlá odpověď: Jak krátká je krátká jízda na kole?

Neexistuje žádný univerzální počet sekund, který by prokázal chybu. Frekvence cyklování se mění s okolní teplotou, vlhkostí, prouděním vzduchu přes výparník a kondenzátor, náplní chladiva, rychlostí ventilátoru, teplotou v kabině, otáčkami motoru a strategií ovladače. Cyklus se stává podezřelým, když spojka opakovaně vypadává, než dojde ke smysluplnému ochlazení, teplota ventilace kolísá, tlak příliš rychle dosáhne prahu vypnutí nebo příkaz zůstane zapnutý, zatímco spojka uvolní.

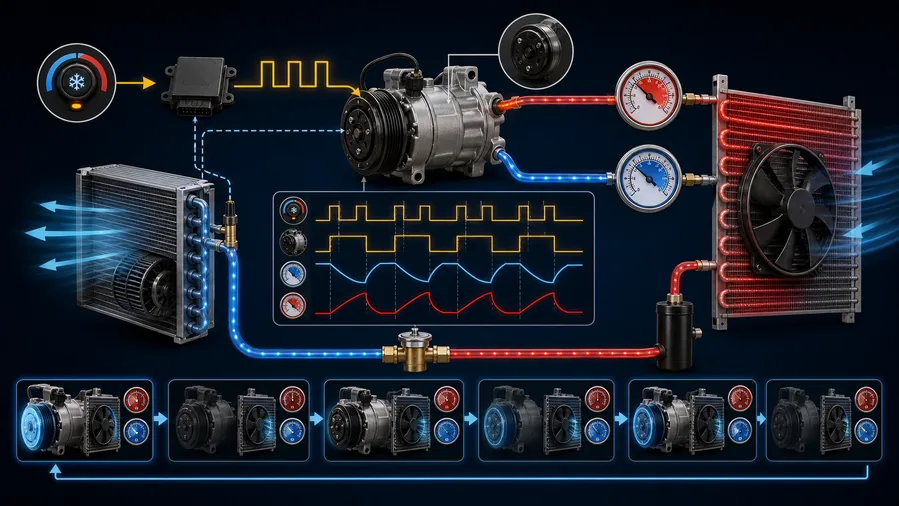

Obrázek 1: Řetězec příkazů spojky s měřitelnými stavy v každém řídicím bodě.

Nejprve určete architekturu řízení kompresoru

Pevný objemový kompresor s cyklickou spojkou

Tato architektura často používá cyklování spojky jako normální metodu řízení kapacity. Ovladač může přerušit spojku, když se teplota výparníku blíží bodu mrazu nebo když tlak na nízkotlaké straně dosáhne kalibrovaného vypnutí. Rozhodnutí může poskytnout termostatický spínač, tlakový spínač, tlakový převodník nebo řídicí modul. Důležité srovnání není 'cyklování versus žádné cyklování', ale naměřené cyklování versus servisní informace pro přesný systém za aktuálních testovacích podmínek.

Kompresor s proměnným objemem se spojkou

Kompresor s proměnným objemem může snížit čerpací kapacitu prostřednictvím vnitřního mechanického nebo elektronicky řízeného ventilu, zatímco spojka zůstává zapnutá. Některé systémy stále vypínají spojku kvůli ochraně nebo nízkému požadavku. Rychlé cyklování spojky na této architektuře může indikovat, že ovladač dosahuje ochranné hranice, i když by kapacita měla být normálně modulována. The Diagnostická příručka řídicího ventilu kompresoru AC vysvětluje, proč špatné chlazení automaticky neznamená, že selhal celý kompresor.

Elektrický kompresor bez viditelné spojky

Hybridní a EV kompresory mění otáčky nebo točivý moment elektronicky. Jejich provoz musí být načten prostřednictvím skenovacích dat, vysokonapěťových bezpečnostních postupů, tlaku chladiva a teplotního chování. Technik by neměl provádět diagnostiku spojkového cyklu elektrický AC kompresor . Požadavky na izolaci maziva a vysokonapěťovou izolaci také odlišují servisní postupy.

Co způsobí, že ovladač ukončí cyklus střídavého proudu?

Nízkotlaká ochrana

Když se kompresor spustí, sací tlak klesne. Pokud je hmotnost chladiva nízká, tlak může rychle dosáhnout odpojení nízkého tlaku, protože výparník je hladový. Omezené expanzní zařízení, zablokované vstupní síto, zborcená hadice nebo nízké tepelné zatížení výparníku mohou vytvořit podobný směr tlaku. Hodnota tlaku musí být odečtena společně s teplotami potrubí, přehřátím, kde je to vhodné, důkazem netěsnosti a průtokem vzduchu výparníkem.

Proč přidání chladiva není diagnostický test

Samotný údaj nízkotlakého měřidla nestanoví správné nabití. Přeplnění může posunout systém do problému s vysokým tlakem, zvýšit zatížení kompresoru a zamaskovat původní únik. Regenerujte a změřte chladivo podle postupu ve vozidle, když musí být potvrzeno množství náplně. Pokud zjistíte netěsnost, opravte ji před vyhodnocením konečného vzoru cyklu.

Ochrana proti vysokému tlaku

Výstupní tlak stoupá, když kondenzátor nemůže odvádět teplo, systém obsahuje příliš mnoho chladiva, je přítomen nekondenzovatelný plyn nebo omezení zachycuje kapalinu na vysoké straně. Při volnoběhu je nedostatečný průtok vzduchu kondenzátorem častým důvodem rychlého nárůstu tlaku. Zkontrolujte automobilový střídavý kondenzátor , ověřte, zda je ventilátor skutečně ovládán, a změřte výkon ventilátoru místo pouhého naslouchání hluku. Ventilátor se může otáčet pomalu, zatímco odebírá abnormální proud a pohybuje příliš málo vzduchu.

Regulace teploty výparníku

Systém může zapnout kompresor, aby se zabránilo námraze na výparníku. Omezený kabinový filtr, slabé dmychadlo, uzavřené potrubí, špinavý výparník, nesprávný kontakt snímače nebo předpětí termistoru mohou způsobit, že měřená teplota dosáhne vypnutí příliš brzy. Námraza se také může vytvářet postupně, což způsobí dobré počáteční chlazení, po kterém následuje klesající průtok vzduchu a opakované cyklování. Diagnostika musí zahrnovat údaje o objemu vzduchu a senzoru výparníku, nikoli pouze o tlaku.

Požadavky na ochranu motoru a vozidla

Řídicí jednotka motoru může odebrat povolení kompresoru při nadměrné teplotě chladicí kapaliny, široce otevřené škrticí klapce, vysokém zatížení motoru, nestabilním volnoběhu, nízkém napětí nebo jiném stavu ochrany. Stop-start a hybridní strategie přidávají další přerušení. Pokud požadavek klimatizace zůstává na ovládacím panelu, ale ovladač motoru odebere povolení spojky, okruh kompresoru může reagovat správně.

Oddělte ovládací výřez od spojky, která vypadne

Nejúčinnějším testem je zaznamenat čtyři stavy současně: požadavek klimatizace, příkaz spojky ovladače, napětí v obvodu spojky a fyzické zapojení náboje. Pokud zařízení podporuje synchronizovaný záznam, přidejte tlak na nízké a vysoké straně, teplotu výparníku a teplotu ventilace. Tím se zabrání tomu, aby bylo mechanické uvolnění zaměněno za elektronické rozhodnutí.

Příkaz zmizí před uvolněním spojky

Ovladač ukončuje cyklus. Určete, který vstup překročil hranici: nízký tlak, vysoký tlak, teplota výparníku, teplota chladicí kapaliny, zatížení motoru nebo napětí. An Střídavý tlakový spínač nebo snímač by měl být vyhodnocen podle svého signálu a referenčního obvodu, nikoli jeho výměnou, kdykoli dojde k cyklování souvisejícím s tlakem.

Příkaz zůstává, ale napětí spojky zmizí

Sledujte relé, pojistku, konektor, kabelový svazek, kostru a řídicí výstup pod zatížením. Digitální měřič může zobrazovat napětí baterie prostřednictvím vysokoodporového připojení, když je cívka odpojena, ale napětí se může zhroutit, když je požadován proud. Bezpečně proveďte zpětnou sondu a použijte schválenou metodu zátěže nebo poklesu napětí.

Napětí zůstává, ale spojka se uvolní

Změřte proud a odpor spojkové cívky v chladných a horkých podmínkách. Vinutí cívky se může otevřít, když teplota stoupá. Zkontrolujte vzduchovou mezeru spojky a pohyb náboje podle postupu kompresoru. Nadměrná mezera může umožnit záběr za studena, ale zabránit magnetické síle ve vtažení náboje dovnitř po tepelné expanzi. Poslední spojka kompresoru nezabírající vodítko pokrývá statické elektrické testy a testy vzduchové mezery; tento článek přidává časově závislé důkazy potřebné pro cyklistické stížnosti.

Obrázek 2: Synchronizované křivky teploty na spodní, horní, spojkové a ventilační straně.

Opakovatelný test krátkého cyklování

1. Reprodukujte stížnost za zaznamenaných podmínek

Zaznamenávejte okolní teplotu a vlhkost, otáčky motoru, otáčky ventilátoru, nastavení recirkulace, polohu dveří a oken, počáteční teplotu v kabině a čas od startu. Před vyvozením závěru umístěte snímače tlaku a teploty. Test provedený v chladné dílně s nízkým tepelným zatížením může způsobit normální cyklování, které nereprodukuje stížnost na horký volnoběh.

2. Zkontrolujte proudění vzduchu na obou výměnících tepla

Zkontrolujte kabinový filtr, výstup dmychadla, čistotu výparníku tam, kde je to možné, žebra kondenzátoru, nečistoty mezi naskládanými výměníky tepla, směr ventilátoru, rychlost ventilátoru, opláštění a vzduchová těsnění. The Řada ventilátorů kondenzátoru zahrnuje uspořádání lopatky, motoru, konektoru a montáže specifické pro aplikaci; vizuálně podobný ventilátor není důkazem správného proudění vzduchu.

3. Porovnejte statický tlak s okolními podmínkami

Po stabilizaci systému by měl být statický tlak interpretován podle teploty chladiva a specifikovaného typu chladiva. Statický odečet nemůže potvrdit množství náboje, protože kapalina a pára mohou koexistovat v různých množstvích. Velmi nízká statická hodnota může podporovat velké ztráty chladiva, ale potvrzení nabití stále vyžaduje obnovu a měření.

4. Zaznamenejte prvních několik cyklů

Sledujte směr tlaku a stav příkazu od prvního záběru. Poznamenejte si přesnou hodnotu nebo teplotu, při které se příkaz vypne a zapne. Opakující se prahové hodnoty naznačují záměrnou kontrolu. Nepravidelné uvolnění s nezměněným příkazem naznačuje elektrické chování nebo chování spojky. Porovnejte vzorek při volnoběhu a při specifikovaných zvýšených otáčkách motoru při zachování bezpečných testovacích podmínek.

5. Otestujte podezřelý vstup spíše než jej obcházení

Porovnejte signál tlakového senzoru s kalibrovanými měřidly. Porovnejte údaje o teplotě výparníku s naměřenou teplotou povrchu nebo vzduchu, pokud to servisní postup umožňuje. Zkontrolujte referenční napětí, integritu uzemnění, napětí konektoru a odezvu signálu. Nepřemosťujte trvale bezpečnostní spínač ani nepovelujte spojce proti nebezpečnému tlaku.

6. Potvrďte množství a kontaminaci chladiva, pokud to důkazy vyžadují

Pokud vzor podporuje chybu plnění, regenerujte chladivo schváleným zařízením, zaznamenejte regenerovanou hmotnost, zkontrolujte olej a chladivo, zda nejsou znečištěné, opravte netěsnosti, evakuujte na specifikovanou metodu a doplňte hmotností. Tlakové nabíjení odhadem vytváří nespolehlivé důkazy.

Běžné vzory pro krátké cyklování

Opravte příčinu a poté určete hranici výměny

Netěsné těsnění nebo hadice by měly být opraveny bez odsouzení kompresoru, který prošel testy čerpání, hluku, oleje a spojky. Vadné relé, obvod snímače, ventilátor nebo konektor patří do vlastní servisní pobočky. Výměna kompresoru je opodstatněná, když selhaly vnitřní součásti čerpání, zadření, spojka, řemenice, cívka, skříň nebo ovládací prvky a díky dostupné servisní politice je kompletní výměna bezpečnější než oprava dílčích součástí.

Když kompresor produkuje kov nebo závažnou degradaci oleje, rozhodnutí se rozšiřuje na kontaminaci systému. Zkontrolujte Průvodce kontaminací kompresoru AC a určete, které hadice, konstrukce kondenzátoru, expanzní zařízení, vysoušeč přijímače a postupy proplachování se používají. The Porovnání sady kompresoru a samotného kompresoru vysvětluje, proč může nižší cena jednotky vést k opakovanému selhání, když jsou vynechány požadované ochranné komponenty.

Zkontrolujte sušičku a expanzní zařízení, pokud je vlhkost nebo omezení možné

Nasycený vysoušeč může uvolnit zbytky vysoušedla nebo selhat při ochraně okruhu poté, co byl systém otevřen. Zařízení s omezenou expanzí může vyprázdnit výparník a posunout sací tlak směrem k výřezu. The Příručka pro výměnu přijímače a vysoušeče vysvětluje, kdy expozice, kontaminace nebo výměna součástí dělá sušší část opravy spíše než volitelný doplněk.

Ověřte mazivo podle aplikace, nikoli podle vzhledu kompresoru

Specifikace oleje a celkové množství systému ovlivňují mazání, přenos tepla a cirkulaci chladiva. Příliš mnoho oleje může snížit výkon výměníku tepla; příliš málo může poškodit kompresor. Použijte štítek a servisní informace, poté se podívejte na průvodce množstvím a typem kompresorového oleje . Nepřenášejte požadavek POE elektrického kompresoru na konvenční spojkovou jednotku ani nepředpokládejte, že každá viskozita PAG je zaměnitelná.

Znovu zkontrolujte celou provozní obálku

Po opravě otestujte studený start, horký volnoběh, zvýšené otáčky motoru, recirkulaci, režim čerstvého vzduchu, několik rychlostí ventilátoru a teplý restart. Ujistěte se, že řazení ventilátoru a tlaková pojistka zůstávají stabilní, když se systém zahřívá. Zkontrolujte námrazu ve vedení, teplotu spojky, teplo konektoru a průtok kondenzátu. Tento závěrečný test obálky je tím, co odděluje opravenou krátkodobou poruchu od příznaku dočasně skrytého v chladné dílně.

Zdokumentujte dobu trvání cyklu před a po a podmínky, které vytvořily každý výřez. Pro práci na vozovém parku zachovejte graf tlaku a regenerovanou hmotnost chladiva se záznamem o opravě. Tato stopa poskytuje záručním týmům důkaz, že kompresor nebyl vyměněn pouze proto, že se jeho spojka opakovaně pohybovala, a pomáhá identifikovat opakující se únik, problém s proudem ventilátoru nebo řídicí vstup, pokud se stížnost vrátí.

Každé měření označte typem chladiva a umístěním testovacího bodu. Stopa bez těchto podrobností může být špatně přečtena při porovnávání různých dílen, klimatu nebo konfigurací vozidel.

Obrázek 3: Cesta opravy od pozorovaného cyklu ke správné hranici výměny.

Náhradní párování pro velkoobchodní objednávky

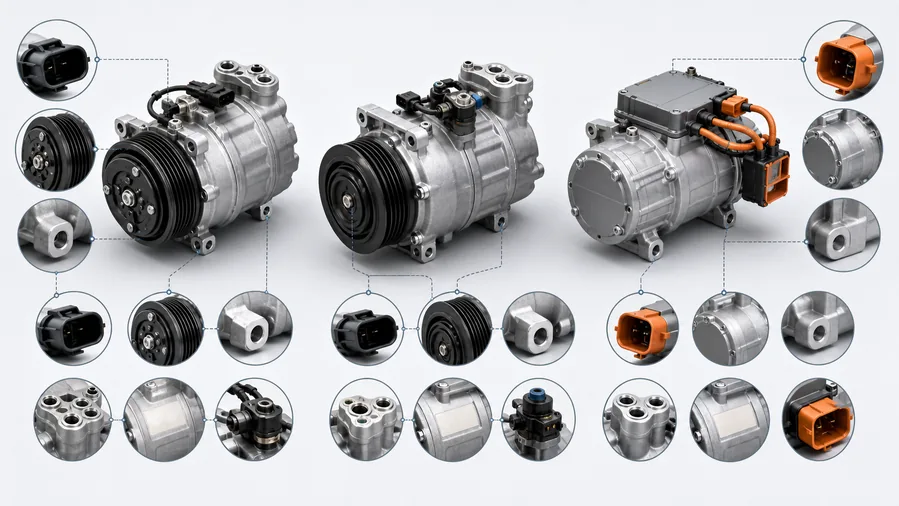

U kompresoru spojky uveďte číslo OE, vozidlo, modelový rok, motor, chladivo, průměr řemenice a počet drážek, konektor spojky, montážní uši, styl a orientaci portu, konfiguraci zadní hlavy a konektor řídicího ventilu, pokud je použit. Potvrďte, zda je olej předplněn, jeho specifikace a množství a zda zásilka obsahuje O-kroužky, vysoušeč, expanzní zařízení nebo instalační hardware. The Velkoobchodní program kompresorů AC je postaven na těchto kontrolách aplikací a konfigurace.

Pro distributory, kteří pokrývají několik kategorií klimatizace, Řada dílů automobilových klimatizací poskytuje správný kontext pro související tlakové spínače, kondenzátory, vysoušeče, ventilátory a komponenty dmychadel, aniž by se předpokládalo, že musí být všechny vyměněny kvůli jedné stížnosti na cyklování.

Pokud bylo cyklování způsobeno vysokým tlakem, identifikujte také kondenzátor, uspořádání přijímače a vysoušeče, architekturu ventilátoru, tlakový senzor a vedení potrubí. Elecdura velkoobchodní výběr AC kondenzátoru odděluje rozdíly mezi integrovaným vysoušečem, portem, držákem, jádrem a aplikací, které lze snadno přehlédnout v katalogových obrázcích.

Odešlete referenci OE, štítek kompresoru, aplikaci vozidla a motoru, fotografie spojky a řídicího ventilu, typ chladiva, průběh tlaku, neúspěšný výsledek testu a objednané množství prostřednictvím Kanál nabídky Elecdura . Stížnost při krátkém cyklování bez důkazů o testu nestačí k zodpovědnému přiřazení náhrady.

Často kladené otázky

Způsobuje nedostatek chladiva krátký cyklus kompresoru AC?

Ano. Vyhladovělý výparník může rychle stáhnout sací tlak do spodního výřezu. Ověřte netěsnost a obnovenou náplň, spíše než přidávejte chladivo ze samotného tlaku.

Může špatný tlakový spínač způsobit rychlé cyklování?

Zkreslený signál, špatný konektor, chyba referenčního napětí nebo vadný spínač mohou vyžadovat nesprávné odpojení. Před výměnou porovnejte hlášenou hodnotu s kalibrovaným tlakem.

Proč kompresor cykluje pouze při volnoběhu?

Proud vzduchu kondenzátorem je často nejslabší při volnoběhu. Pomalý ventilátor, zablokovaný komín, nesprávný směr ventilátoru nebo chyba ovládání mohou způsobit vysoký tlak k odpojení. Přispět může také regulace volnoběhu motoru a nízké napětí.

Proč začíná jízda na kole po deseti nebo dvaceti minutách?

Porucha cívky spojky závislá na teple, zvětšující se vzduchová mezera, odpor konektoru, námraza na výparníku nebo tepelná porucha modulu se stávají pravděpodobnějšími, když systém funguje normálně za studena.

Měl by být kompresor vyměněn, pokud má krátké cykly?

Pouze když testy kompresoru nebo spojky zjistí poruchu na straně kompresoru. Poruchy nabíjení, průtoku vzduchu, senzoru, relé, kabeláže a výparníku mohou způsobit krátké cyklování se zdravým kompresorem.

Porovnejte první stažení za studena s plně tepelně upraveným restartem, protože tlakové čidlo, cívka spojky, relé nebo řídicí ventil mohou selhat pouze po zvýšení teploty pod kapotou.

Závěr

Krátké cyklování AC kompresoru je řídicí událost, která musí být dekódována. Identifikujte architekturu, reprodukujte stížnost za zaznamenaných podmínek, synchronizujte příkaz, napětí, pohyb spojky, tlak, teplotu a proudění vzduchu a poté opravte vstup nebo součást, která skutečně překračuje hranici. Přiřaďte náhradu až poté, co tento důkaz definuje servisní jednotku.
