Visualizzazioni: 0 Autore: Elecdura Orario di pubblicazione: 2026-08-13 Origine: Elecdura
Il ciclo breve del compressore CA significa che un compressore automobilistico controllato dalla frizione si innesta e si disinnesta più frequentemente di quanto richiesto dalle condizioni operative. La frase non descrive ogni ciclo visibile della frizione. Molti sistemi a cilindrata fissa eseguono un ciclo normale per controllare la temperatura dell'evaporatore, mentre i sistemi a cilindrata variabile possono mantenere la frizione innestata e regolare la capacità internamente. La diagnosi inizia identificando il compressore e la strategia di controllo, quindi misurando la durata di ciascun periodo di accensione e spegnimento a una temperatura ambiente, impostazione del ventilatore, velocità del motore e carico della cabina ripetibili.
Un ciclo rapido può proteggere il sistema da una bassa pressione di aspirazione, da un'eccessiva pressione di scarico, dal congelamento dell'evaporatore, dal calore della bobina della frizione o da un segnale non plausibile del sensore. Può anche derivare da un traferro della frizione che si apre quando il mozzo si riscalda. Sostituire il compressore prima di ritrovare il comando scomparso può lasciare invariato il guasto originario. Di Eletdura La gamma di compressori AC per autoveicoli comprende diverse configurazioni di frizione, puleggia, cilindrata, valvola di controllo, connettore e montaggio; queste differenze determinano l'aspetto del 'ciclismo normale'.
Non esiste un numero universale di secondi che dimostri un errore. La frequenza dei cicli cambia in base alla temperatura ambiente, all'umidità, al flusso d'aria attraverso l'evaporatore e al condensatore, alla carica di refrigerante, alla velocità del ventilatore, alla temperatura dell'abitacolo, alla velocità del motore e alla strategia del controller. Un ciclo diventa sospetto quando la frizione si disinnesta ripetutamente prima che si sviluppi un raffreddamento significativo, la temperatura dello sfiato oscilla, la pressione raggiunge una soglia di interruzione troppo rapidamente o il comando rimane attivo mentre la frizione viene rilasciata.
Comportamento osservato |
Prima domanda molto utile |
Probabile ramo diagnostico |
|---|---|---|
Sia il comando che la frizione cambiano rapidamente |
Quale ingresso richiede il ritaglio? |
Pressione, temperatura, protezione del motore o logica di controllo |
Il comando rimane inserito ma la frizione si rilascia |
Si perde potenza o la frizione si apre meccanicamente? |
Relè, cablaggio, riscaldamento bobina, traferro, protettore termico |
Il lato basso cade rapidamente dopo l'aggancio |
La carica è bassa o il flusso è limitato? |
Perdita/carico, dispositivo di espansione, flusso d'aria dell'evaporatore |
Il lato alto si alza rapidamente al minimo |
Il flusso d'aria del condensatore è sufficiente? |
Comando ventilatore, corrente ventilatore, alette bloccate, sovraccarico/incondensabili |
Il raffreddamento si avvia normalmente, quindi si ripete ciclicamente |
Cosa cambia con la temperatura? |
Gioco della frizione, resistenza della bobina, formazione di ghiaccio, calore del modulo o del connettore |

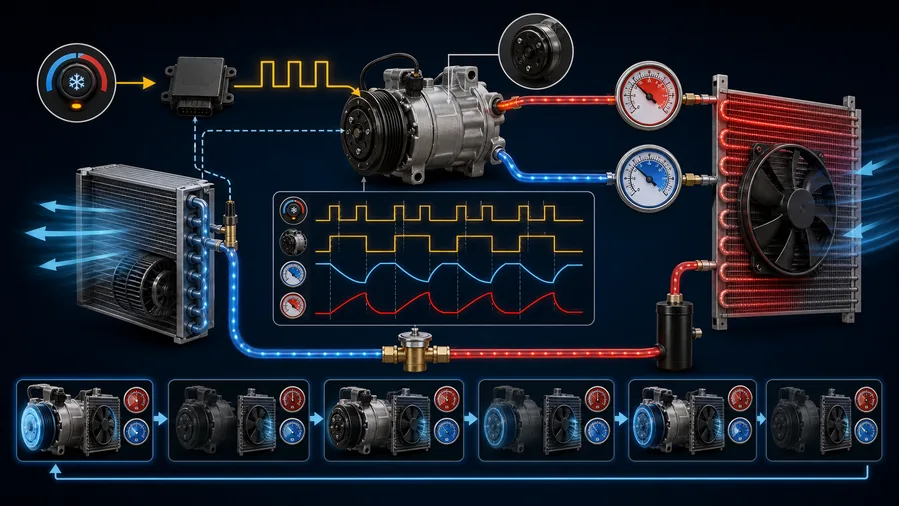

Immagine 1: catena di comando della frizione con stati misurabili in ciascun punto di controllo.
Questa architettura utilizza spesso il ciclo della frizione come normale metodo di controllo della capacità. Il controller può interrompere la frizione quando la temperatura dell'evaporatore si avvicina allo zero o quando la pressione inferiore raggiunge un limite calibrato. Un interruttore termostatico, un pressostato, un trasduttore di pressione o un modulo di controllo possono fornire la decisione. Il confronto importante non è il 'ciclo rispetto al non ciclo', ma il ciclo misurato rispetto alle informazioni di servizio per l'esatto sistema nelle condizioni di test attuali.
Un compressore a cilindrata variabile può ridurre la capacità di pompaggio attraverso una valvola interna meccanica o controllata elettronicamente mentre la frizione rimane innestata. Alcuni sistemi disinnescano ancora la frizione per protezione o bassa richiesta. Un rapido ciclo della frizione su questa architettura può indicare che il controller sta raggiungendo un limite di protezione anche se la capacità dovrebbe normalmente essere modulata. IL La guida diagnostica della valvola di controllo del compressore CA spiega perché uno scarso raffreddamento non significa automaticamente che l'intero compressore è guasto.
I compressori ibridi ed EV modificano elettronicamente la velocità o la coppia. Il loro funzionamento deve essere letto attraverso i dati di scansione, le procedure di sicurezza ad alta tensione, la pressione del refrigerante e il comportamento della temperatura. Un tecnico non dovrebbe applicare una diagnosi del ciclo della frizione a un compressore elettrico AC . Anche i requisiti di isolamento del lubrificante e l'isolamento dall'alta tensione rendono diverse le procedure di manutenzione.
Quando il compressore si avvia, la pressione di aspirazione diminuisce. Se la massa del refrigerante è bassa, la pressione può raggiungere rapidamente il limite di bassa pressione perché l'evaporatore è affamato. Un dispositivo di espansione limitato, una rete di ingresso bloccata, un tubo flessibile collassato o un basso carico termico sull'evaporatore possono produrre una direzione di pressione simile. Il valore della pressione deve essere letto insieme alle temperature della linea, al surriscaldamento ove applicabile, all'evidenza di perdite e al flusso d'aria dell'evaporatore.
Una lettura del lato basso da sola non stabilisce la carica corretta. Un riempimento eccessivo può portare il sistema a un problema di alta pressione, aumentare il carico del compressore e mascherare la perdita originale. Recuperare e misurare il refrigerante secondo la procedura del veicolo quando è necessario confermare la quantità di carica. Se viene rilevata una perdita, ripararla prima di valutare lo schema del ciclo finale.
La pressione di scarico aumenta quando il condensatore non è in grado di respingere il calore, il sistema contiene troppo refrigerante, è presente gas non condensabile o una restrizione intrappola il liquido sul lato alto. Al minimo, un flusso d'aria del condensatore insufficiente è una causa frequente di un rapido aumento della pressione. Ispezionare il condensatore CA per autoveicoli , conferma che la ventola viene effettivamente comandata e misura le prestazioni della ventola anziché limitarsi ad ascoltare il rumore. Una ventola può ruotare lentamente assorbendo corrente anomala e spostando troppo poca aria.
Il sistema può far funzionare il compressore per impedire la formazione di ghiaccio sull'evaporatore. Un filtro abitacolo intasato, una ventola debole, un condotto chiuso, un evaporatore sporco, un contatto errato del sensore o una polarizzazione del termistore possono far sì che la temperatura misurata raggiunga il limite troppo presto. La formazione di ghiaccio può anche formarsi gradualmente, provocando un buon raffreddamento iniziale seguito da una diminuzione del flusso d'aria e da ripetuti cicli. La diagnosi deve includere il volume del flusso d'aria e i dati del sensore dell'evaporatore, non solo la pressione.
Il controller del motore può rimuovere l'autorizzazione del compressore in caso di temperatura eccessiva del liquido di raffreddamento, acceleratore completamente aperto, carico motore elevato, minimo instabile, bassa tensione o un'altra condizione di protezione. Le strategie stop-start e ibride aggiungono ulteriori interruzioni. Se la richiesta A/C rimane presente sul pannello di controllo ma il controller del motore rimuove il consenso alla frizione, il circuito del compressore potrebbe rispondere correttamente.
Il test più efficiente consiste nel registrare quattro stati contemporaneamente: richiesta A/C, comando frizione del controller, tensione sul circuito della frizione e innesto fisico del mozzo. Aggiungere la pressione lato alta e bassa, la temperatura dell'evaporatore e la temperatura di sfiato quando l'apparecchiatura supporta la registrazione sincronizzata. Ciò impedisce che un rilascio meccanico venga confuso con una decisione elettronica.
Il controller sta terminando il ciclo. Identificare quale ingresso ha attraversato un limite: bassa pressione, alta pressione, temperatura dell'evaporatore, temperatura del liquido di raffreddamento, carico del motore o tensione. UN Il pressostato o sensore CA deve essere valutato in base al segnale e al circuito di riferimento, non sostituendolo ogni volta che si verifica un ciclo correlato alla pressione.
Tracciare il relè, il fusibile, il connettore, il cablaggio, la terra e l'uscita di controllo sotto carico. Un misuratore digitale può visualizzare la tensione della batteria attraverso una connessione ad alta resistenza quando la bobina è scollegata, ma la tensione può crollare quando viene richiesta corrente. Effettuare la sonda posteriore in modo sicuro e utilizzare un carico approvato o un metodo di caduta di tensione.
Misurare la corrente e la resistenza della bobina della frizione in condizioni di freddo e caldo. L'avvolgimento di una bobina può aprirsi all'aumentare della temperatura. Ispezionare il traferro della frizione e il movimento del mozzo secondo la procedura del compressore. Uno spazio eccessivo può consentire l'innesto a freddo ma impedire alla forza magnetica di tirare dentro il mozzo dopo l'espansione termica. Il recente la guida che non innesta la frizione del compressore copre i test elettrici statici e del traferro; questo articolo aggiunge le prove dipendenti dal tempo necessarie per i reclami relativi al ciclismo.

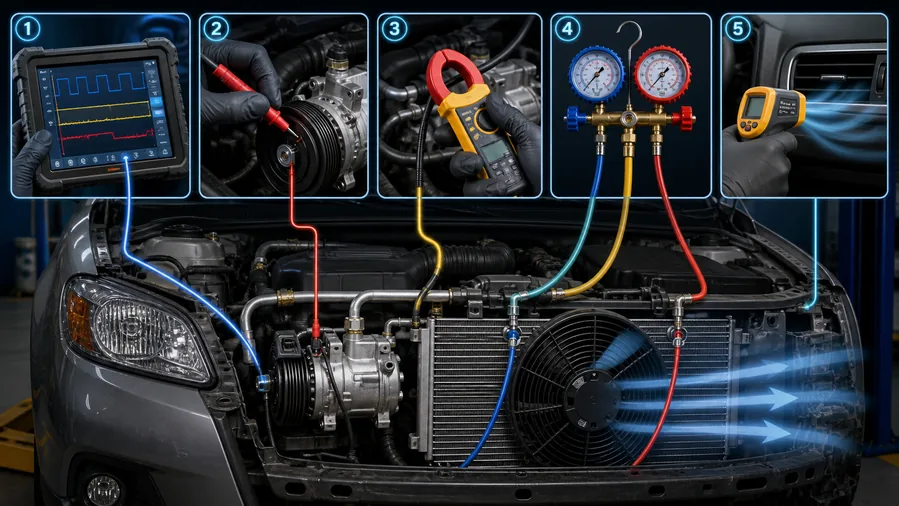

Immagine 2: tracce sincronizzate di low-side, high-side, comando frizione e temperatura di sfiato.
Registra la temperatura e l'umidità ambientale, la velocità del motore, la velocità della ventola, l'impostazione del ricircolo, la posizione di porte e finestre, la temperatura iniziale della cabina e il tempo trascorso dall'avvio. Posizionare i sensori di pressione e temperatura prima di trarre una conclusione. Un test eseguito in un'officina fresca con un basso carico termico può creare un ciclo normale che non riproduce un problema di regime minimo caldo.
Controllare il filtro dell'abitacolo, l'uscita del ventilatore, la pulizia dell'evaporatore dove accessibile, le alette del condensatore, i detriti tra gli scambiatori di calore impilati, la direzione della ventola, la velocità della ventola, la copertura e le guarnizioni dell'aria. IL la gamma di ventole per condensatori comprende pala, motore, connettore e modalità di montaggio specifici per l'applicazione; una ventola visivamente simile non è la prova del corretto flusso d'aria.
Dopo che il sistema si è stabilizzato, la pressione statica deve essere interpretata rispetto alla temperatura del refrigerante e al tipo di refrigerante specificato. Una lettura statica non può confermare la quantità di carica perché liquido e vapore possono coesistere in un intervallo di quantità. Un valore statico molto basso può supportare una notevole perdita di refrigerante, ma la conferma della carica richiede comunque il recupero e la misurazione.
Osservare la direzione della pressione e lo stato del comando dal primo innesto. Annotare il valore esatto o la temperatura alla quale il comando si spegne e si accende. Le soglie ripetute suggeriscono un controllo intenzionale. Il rilascio irregolare con comando invariato suggerisce un comportamento elettrico o della frizione. Confrontare l'andamento al minimo e al regime motore elevato specificato mantenendo condizioni di prova sicure.
Confrontare il segnale di un sensore di pressione con manometri calibrati. Confrontare i dati sulla temperatura dell'evaporatore con la temperatura misurata della superficie o dell'aria, laddove consentito dalla procedura di manutenzione. Controllare la tensione di riferimento, l'integrità della terra, la tensione del connettore e la risposta del segnale. Non bypassare permanentemente un interruttore di sicurezza o comandare una frizione contro una condizione di pressione non sicura.
Se il modello supporta un errore di carica, recuperare il refrigerante con un'attrezzatura approvata, registrare la massa recuperata, ispezionare l'olio e il refrigerante per individuare eventuali contaminazioni, riparare le perdite, evacuare secondo il metodo specificato e ricaricare in massa. L’accusa di pressione basata su congetture crea prove inaffidabili.
Andamento della pressione e della temperatura |
Rami più plausibili |
Conferma |
|---|---|---|
Il lato basso cade rapidamente; il lato alto rimane modesto |
Carica bassa, limitazione, carico basso dell'evaporatore |
Prova di tenuta, massa recuperata, prova di surriscaldamento/temperatura, flusso d'aria |
Il lato alto si alza rapidamente al minimo |
Flusso d'aria del condensatore basso, sovraccarico, non condensabili, restrizione |
Comando/corrente del ventilatore, portata d'aria, massa recuperata, profilo di temperatura |
Entrambe le pressioni si equalizzano insolitamente velocemente dopo il rilascio |
Basso pompaggio del compressore o perdite interne |
Prova di capacità, diagnosi di cilindrata/valvola di controllo |
La ventola si raffredda, quindi il flusso d'aria diminuisce |
Formazione di ghiaccio sull'evaporatore o limitazione del flusso d'aria |
Temperatura dell'evaporatore e andamento del flusso d'aria |
Il comando rimane attivo; la frizione si sblocca calda |
Bobina aperta, traferro eccessivo, calore del connettore o del relè |
Misurazione di tensione calda, corrente, resistenza, gap |
Una guarnizione o un tubo che perde deve essere riparato senza condannare un compressore che supera i test di pompaggio, rumore, olio e frizione. Un relè, un circuito del sensore, una ventola o un connettore guasto appartengono al proprio ramo di servizio. La sostituzione del compressore diventa giustificata quando il pompaggio interno, il grippaggio, la frizione, la puleggia, la bobina, l'alloggiamento o i componenti di controllo si guastano e la politica di assistenza disponibile rende la sostituzione completa più sicura della riparazione dei sottocomponenti.
Quando un compressore presenta metalli o un grave degrado dell'olio, la decisione si estende alla contaminazione del sistema. Rivedi il Guida alla contaminazione del compressore CA e determina quali tubi flessibili, design del condensatore, dispositivo di espansione, ricevitore-essiccatore e procedure di lavaggio applicare. IL Il confronto tra kit compressore e compressore semplice spiega perché un prezzo unitario inferiore può portare a guasti ripetuti quando vengono omessi i componenti di protezione richiesti.
Un ricevitore-essiccatore saturo può rilasciare detriti essiccanti o non riuscire a proteggere il circuito dopo che il sistema è stato aperto. Un dispositivo di espansione limitato può affamare l'evaporatore e portare la pressione di aspirazione verso un'interruzione. IL La guida alla sostituzione del ricevitore-essiccatore spiega quando l'esposizione, la contaminazione o la sostituzione dei componenti costituiscono la parte più asciutta della riparazione anziché un componente aggiuntivo opzionale.
Le specifiche dell'olio e la quantità totale del sistema influiscono sulla lubrificazione, sul trasferimento di calore e sulla circolazione del refrigerante. Una quantità eccessiva di olio può ridurre le prestazioni dello scambiatore di calore; troppo poco può danneggiare il compressore. Utilizzare l'etichetta e le informazioni sul servizio, quindi consultare il guida alla quantità e al tipo di olio del compressore . Non trasferire il requisito POE di un compressore elettrico a un'unità frizione convenzionale né dare per scontato che ogni viscosità PAG sia intercambiabile.
Dopo la riparazione, testare l'avviamento a freddo, il minimo caldo, la velocità elevata del motore, il ricircolo, la modalità aria fresca, diverse velocità della ventola e un riavvio a caldo. Confermare che l'attivazione della ventola e le interruzioni della pressione rimangano stabili mentre il sistema si riscalda. Ispezionare il gelo sulla linea, la temperatura della frizione, il calore del connettore e il flusso di condensa. Questo test finale è ciò che separa un guasto a ciclo breve riparato da un sintomo temporaneamente nascosto da un'officina interessante.
Documentare la durata del ciclo prima e dopo e le condizioni che hanno creato ciascun ritaglio. Per il lavoro con la flotta, conservare il grafico della pressione e la massa di refrigerante recuperata con il registro delle riparazioni. Questa traccia fornisce ai team di garanzia la prova che il compressore non è stato sostituito semplicemente perché la sua frizione si è mossa ripetutamente e aiuta a identificare una perdita ricorrente, un problema di corrente della ventola o un input di controllo se il reclamo si ripresenta.
Etichettare ogni misurazione con il tipo di refrigerante e la posizione del punto di prova. Una traccia senza questi dettagli può essere interpretata erroneamente quando si confrontano officine, climi o configurazioni di veicoli diversi.
Immagine 3: percorso di riparazione dal ciclo osservato al confine di sostituzione corretto.

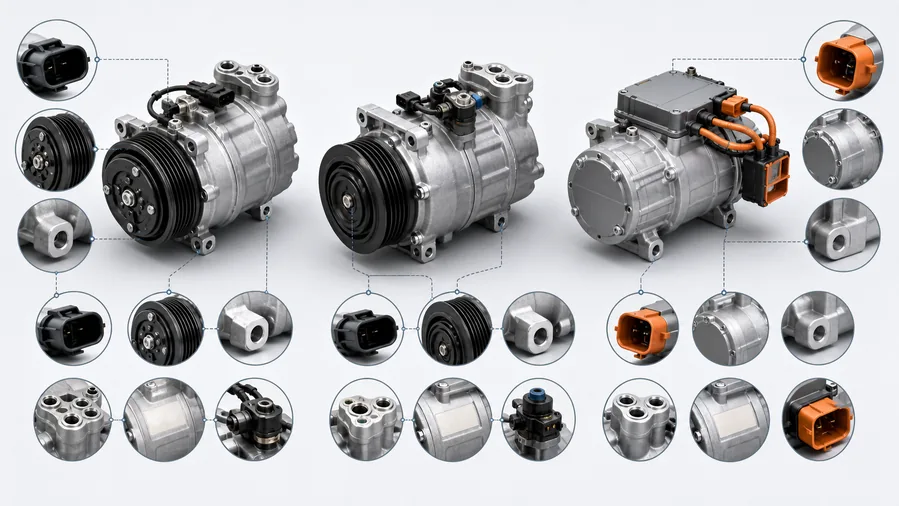

Per un compressore a frizione, fornire il numero OE, il veicolo, l'anno del modello, il motore, il refrigerante, il diametro della puleggia e il numero di scanalature, il connettore della frizione, le orecchie di montaggio, lo stile e l'orientamento della porta, la configurazione della testata posteriore e il connettore della valvola di controllo, ove utilizzato. Verificare se l'olio è preriempito, le sue specifiche e quantità e se la spedizione include O-ring, un essiccatore, un dispositivo di espansione o hardware di installazione. IL Il programma di compressori CA all'ingrosso è costruito attorno a questi controlli dell'applicazione e della configurazione.
Per i distributori che coprono diverse categorie di climatizzazione, il La gamma di ricambi per climatizzatori automobilistici fornisce il contesto corretto per i relativi pressostati, condensatori, essiccatori, ventole e componenti di soffianti senza dare per scontato che debbano essere tutti sostituiti per un reclamo di ciclismo.
Se il ciclo è stato causato dall'alta pressione, identificare anche il condensatore, la disposizione ricevitore-essiccatore, l'architettura della ventola, il sensore di pressione e il percorso della linea. Di Eletdura La selezione di condensatori CA all'ingrosso separa le differenze tra essiccatore integrato, porta, staffa, nucleo e applicazione che sono facili da perdere nelle immagini del catalogo.
Inviare il riferimento OE, l'etichetta del compressore, l'applicazione del veicolo e del motore, le foto della frizione e della valvola di controllo, il tipo di refrigerante, il tracciato della pressione, il risultato del test fallito e la quantità dell'ordine tramite il Canale di quotazione Elecdura . Un reclamo per un ciclo breve senza prove di prova non è sufficiente per abbinare una sostituzione in modo responsabile.
SÌ. Un evaporatore affamato può portare rapidamente la pressione di aspirazione al livello minimo. Confermare una perdita e recuperare la carica invece di aggiungere refrigerante solo dalla pressione.
Un segnale distorto, un connettore scadente, un guasto della tensione di riferimento o un interruttore guasto possono richiedere interruzioni errate. Confrontare il valore riportato con la pressione calibrata prima della sostituzione.
Il flusso d'aria del condensatore è spesso più debole al minimo. Una ventola lenta, uno stack bloccato, una direzione errata della ventola o un guasto del controllo possono portare ad un'interruzione dell'alta pressione. Anche il controllo del minimo del motore e la bassa tensione possono contribuire.
Il guasto della bobina della frizione dipendente dal calore, l'aumento del traferro, la resistenza del connettore, la formazione di ghiaccio sull'evaporatore o un guasto termico del modulo diventano più plausibili quando il sistema funziona normalmente a freddo.
Solo quando i test del compressore o della frizione identificano un guasto sul lato del compressore. I guasti di carica, flusso d'aria, sensore, relè, cablaggio ed evaporatore possono tutti creare cicli brevi con un compressore sano.
Confronta il primo pulldown a freddo con un riavvio completamente intriso di calore, perché un sensore di pressione, una bobina della frizione, un relè o una valvola di controllo potrebbero guastarsi solo dopo l'aumento della temperatura sotto il cofano.
Il ciclo breve del compressore CA è un evento di controllo che deve essere decodificato. Identificare l'architettura, riprodurre il reclamo in condizioni registrate, sincronizzare comando, tensione, movimento della frizione, pressione, temperatura e flusso d'aria, quindi riparare l'ingresso o il componente che effettivamente supera il limite. Abbina una sostituzione solo dopo che l'evidenza definisce l'unità di servizio.
