Slechte PCV-klepsymptomen: wanneer het PCV-systeem in het kleppendeksel is ingebouwd

Symptomen van slechte PCV-kleppen zijn afhankelijk van de manier waarop het carterventilatiesysteem faalde. Een regelaar die te ver open staat, kan leiden tot overmatig cartervacuüm, fluittonen, magere brandstofafwerkingen, ruw stationair draaien, olie die in de inlaat wordt gezogen of een moeilijk te verwijderen oliedop. Een geblokkeerde doorgang of klep die niet kan stromen, kan een positieve carterdruk, olielekken, afdichtingsspanning, beweging van de peilstok, risico op slib en damp die uit de verbindingen ontsnapt, veroorzaken. Wanneer het drukregelmembraan en de olieafscheider in het kleppendeksel van de motor zijn ingebouwd, kan de juiste vervanging het volledige deksel zijn in plaats van een kleine verwijderbare klep.

De diagnose moet de PCV-stroom scheiden van andere fouten die dezelfde gemeten lucht beïnvloeden. Een lek in het inlaatspruitstuk, een ontluchtingsklep die openstaat, een lekkage van de rembekrachtiger, versleten ringen, een verstopping van de turbo-inlaat, een probleem met de turbo-afdichting of een onjuist oliepeil kunnen elkaar overlappen. van Elecdura Het assortiment motorkleppendeksels omvat deksels met verschillende interne doorgangen, membranen, afscheiders, slangpoorten, pakkingen, bevestigingsindelingen en sensor- of ontstekingsinterfaces. De zichtbare schil is slechts een deel van het systeem.

Snel antwoord: welke symptomen wijzen op een slechte PCV-klep?

Luister en meet voordat u onderdelen verwijdert. Overmatige vacuümfouten veroorzaken vaak een fluit- of toetergeluid, onstabiel stationair draaien, de magercorrectie is het sterkst bij stationair draaien, een verhoogd olieverbruik en een sterke zuigkracht bij de oliedop. Storingen met beperkte doorstroming veroorzaken vaker een positieve carterdruk, nieuwe olielekkage bij meerdere afdichtingen, damp uit de peilstokbuis of een dop die naar buiten pulseert. Geen van beide patronen is exclusief. Bevestig de carterdruk of het vacuüm en kijk hoe deze verandert wanneer het PCV-pad wordt geïsoleerd volgens de service-informatie.

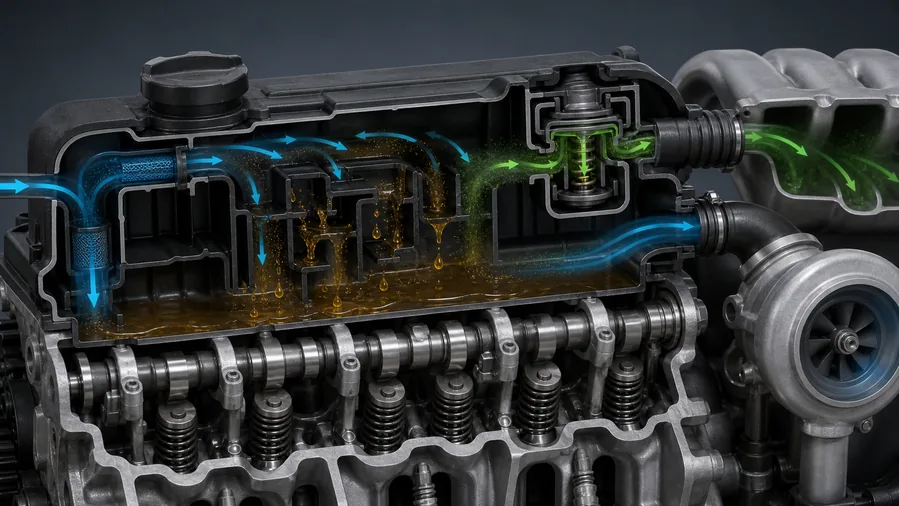

Afbeelding 1: Gemeten carterstroom via een geïntegreerd PCV-systeem met kleppendeksel.

Hoe een geïntegreerd PCV-systeem de carterstroom regelt

Verse lucht komt het carter binnen

Gefilterde lucht komt meestal binnen via een ontluchtingsaansluiting stroomopwaarts van het gaspedaal of via een speciaal pad. Het veegt vocht en blaasgassen uit het carter. Een ingeklapte, geblokkeerde, losgekoppelde of verkeerd aangelegde verseluchtslang verandert de werkdruk van de regelaar en kan een membraanfout imiteren.

Oliedruppels worden gescheiden

Schotten, cyclonische doorgangen, gaas of kamers in de afdekking verminderen de hoeveelheid vloeibare olie die naar de inlaat wordt gevoerd. Een gebarsten binnenwand, verstopte afvoer, slib of een onjuist ontwerp van de afdekking kunnen de scheiding verminderen. Dit is de reden waarom twee deksels met vergelijkbare boutpatronen zich anders kunnen gedragen, zelfs als beide fysiek passen.

De regelaar beperkt het inlaatvacuüm

Bij stationair draaien is het vacuüm in het inlaatspruitstuk hoog. Een veer-en-membraanregelaar of een gekalibreerde klep beperkt hoeveel van dat vacuüm het carter bereikt. Onder belasting of boost kan het stroompad richting de turbo-inlaat veranderen, en terugslagkleppen voorkomen dat de boost het carter binnendringt. Een gescheurd membraan kan het carter blootstellen aan overmatig vacuüm in het spruitstuk; een vastzittende klep kan de evacuatie blokkeren.

Boosted motoren hebben meer dan één drukrichting

Een motor met turbocompressor kan afzonderlijke spruitstukvacuüm- en turbo-inlaatpaden gebruiken. Een terugslagklep die lekt bij boost kan het carter onder druk zetten, ook al lijkt het stationaire vacuüm normaal. Omgekeerd kan een beperkte turbo-inlaat een abnormale zuigkracht veroorzaken. Test onder de bedrijfstoestand die de klacht veroorzaakt.

Storing aan de vacuümzijde: wanneer het PCV-pad te veel stroomt

Fluitend, toeterend of middenrifgeluid

Lucht die door een gescheurd diafragma of een klein lek beweegt, kan het membraan prikkelen en de holte bedekken. Het geluid kan veranderen als de oliedop wordt losgedraaid of als de goedgekeurde PCV-slang tijdelijk wordt geïsoleerd. Voer geen vingertest uit in de buurt van bewegende delen en laat het systeem niet geblokkeerd achter tijdens bedrijf.

Sterke oliedopzuiging

Een beetje vacuüm bij de oliedop kan normaal zijn. Het diagnostische probleem is een overmatig gemeten vacuüm dat gepaard gaat met symptomen. Een dop die moeilijk omhoog te tillen is, kan de diagnose ondersteunen, maar het ontwerp van de dopafdichting en de luchtstroom van de motor maken de subjectieve kracht onbetrouwbaar. Gebruik een manometer met de juiste adapter en vergelijk met toepassingsgegevens.

Magere brandstofafwerking en ruw stationair draaien

PCV-lucht kan stroomafwaarts van de luchtstroommeter binnendringen. Als de regelaar te veel toegeeft, voegt de regelaar brandstof toe, vooral bij stationair draaien wanneer het spruitstukvacuüm hoog is. Brandstofcorrectie die afneemt naarmate het motortoerental of de belasting stijgt, kan een vacuümlek veroorzaken. Het patroon overlapt met een pakking van het inlaatspruitstuk , injectorafdichting, rembekrachtiger of spoelfout, dus isoleer takken in plaats van het deksel te vervangen door een magere code.

Olieverbruik en inlaatafzettingen

Overmatig vacuüm of slechte scheiding kunnen olienevel in de inlaat transporteren. Inspecteer waar de olie geconcentreerd is. Olie stroomopwaarts en stroomafwaarts van een turbo, olie in één loper of vloeistofophoping in een inlaatluchtkoeler hebben verschillende gevolgen. De De diagnosegids voor olie-in-intercooler scheidt normale mistoverdracht van een actieve turbo- of ontluchtingsfout.

Storing aan de drukzijde: wanneer het carter niet kan ontluchten

Nieuwe lekkages bij diverse keerringen

Positieve carterdruk duwt de olie naar het zwakste beschikbare afdichtingspunt: kleppendekselpakking, krukasafdichting voor of achter, nokkenafdichting, peilstokbuis, oliedop of turboafvoer. Als u de natte pakking vervangt zonder de ventilatie te herstellen, kan het lek naar een andere locatie worden verplaatst. De bestaande Kleppendeksellek- en pakkinggeleider richt zich op extern lekbewijs; hier is de belangrijke vraag of de druk dat lek heeft veroorzaakt of versneld.

Damp of pulserend aan de peilstok

Bij elke draaiende motor komt er wel eens een blow-by voor. Sterk pulseren, zichtbare damp of positieve druk kunnen duiden op beperkte ventilatie of overmatige cilinderlekkage. Meet de druk en vergelijk, indien nodig, compressie- of lekgegevens. Een nieuw kleppendeksel kan versleten ringen niet corrigeren.

Slib- en vochtretentie

Onvoldoende ventilatie kan water en brandstofdamp vasthouden, vooral bij herhaald gebruik van korte ritten. Slib kan dan kleine afscheidingsdoorgangen en drain-backs verstoppen. Bepaal of de dekking de oorzaak, het slachtoffer of beide is. Corrigeer problemen met de oliespecificatie, het onderhoudsinterval, het bedrijfsprofiel en de motortemperatuur voordat u een schoon nieuw onderdeel monteert.

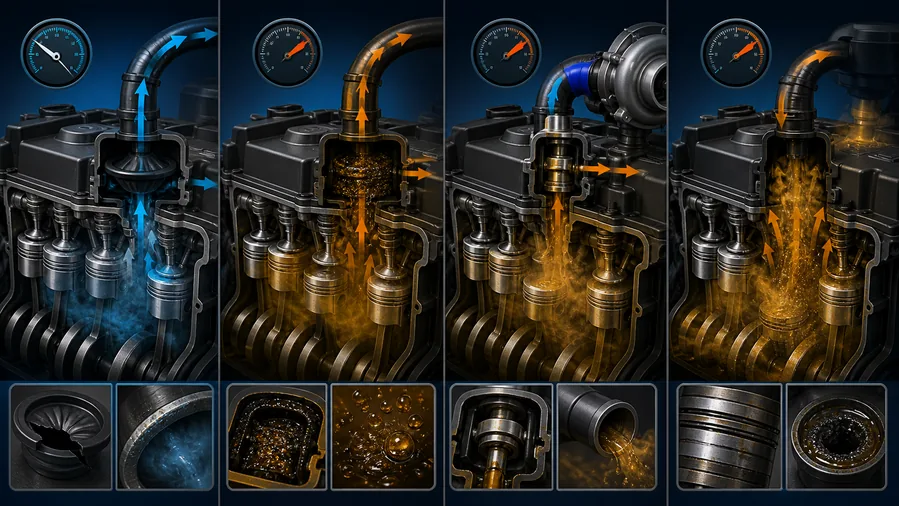

Afbeelding 2: Faalmechanismen aan de vacuüm- en drukzijde met bijpassend bewijsmateriaal.

Een diagnostische reeks gebaseerd op de gemeten carterdruk

1. Bepaal de systeemindeling en de servicegrens

Gebruik het VIN, de motorcode, het OE-diagram en fysieke inspectie om de verse luchtinlaat, het vacuümtraject van het spruitstuk, het turbo-inlaattraject, de terugslagkleppen, de afscheider, het membraan en de externe slangen te identificeren. Bepaal of de regelaar afzonderlijk kan worden onderhouden. Ga er niet van uit dat een aftermarket-membraanset de door de autofabrikant goedgekeurde servicegrens weerspiegelt.

2. Inspecteer het oliepeil, de slangen en de installatie

Corrigeer een te vol carter, een geknikte of ingezakte slang, een ontbrekende restrictor, een losgekoppelde fitting, een bevroren afvoer, een beschadigde oliedopafdichting of een onjuist geïnstalleerd deksel. Controleer de onderhoudsgeschiedenis, want een symptoom dat onmiddellijk na het vervangen van de kap verschijnt, kan duiden op een niet-overeenkomende interne kalibratie- of routeringsfout.

3. Lees codes en brandstoftrimgedrag

Registreer de tellers voor misfires, brandstofafsnijdingen voor de korte en lange termijn, de luchtstroom, de druk in het spruitstuk, het spoelcommando, de gaskleppositie en relevante mengselcodes. Vergelijk stationair draaien met een gecontroleerde hogere snelheid. Een vacuümlek heeft vaak een groter procentueel effect bij stationair draaien, terwijl een probleem met de brandstoftoevoer zich anders kan gedragen.

4. Meet de carterdruk of het vacuüm

Sluit een geschikte lagedrukmanometer aan op het goedgekeurde punt. Registreer stationair, verhoogd toerental, vertraging en laadgedrag wanneer dit veilig is. Het verwachte bereik is toepassingsspecifiek; publiceer of pas geen enkele universele waarde toe. Let op de richting en stabiliteit, niet alleen op de top.

Gebruik cap-gedrag alleen als screeningaanwijzing

Een losse dop die stationair verandert, kan aantonen dat het carterpad de gemeten lucht beïnvloedt, maar kwantificeert de regeling niet. Een handschoen of laken over de opening kan om verschillende redenen worden uitgetrokken of opgeblazen en mag de meting niet vervangen.

5. Isoleer het PCV-pad volgens de service-informatie

Isoleer of vervang een bekend afgedicht pad tijdelijk alleen als de goedgekeurde procedure dit toestaat. Observeer of het geluid, de brandstofafstelling, het stationair toerental en de gemeten carterdruk normaliseren. Zorg ervoor dat u de ventilatie niet lang genoeg blokkeert om druk op te bouwen of afdichtingen te beschadigen.

6. Rooktest aan de juiste kant

Gebruik een gereguleerde rookdruk die geschikt is voor het systeem. Test inlaatlekken en carterlekken als afzonderlijke vragen. Een rookpluim bij de naad van een deksel kan een extern lek identificeren, maar kan niet de kalibratie van het membraan bewijzen. Controleer de aftakkingen van de spoel- en rembekrachtiger, zodat hun lekkage niet aan het PCV-systeem wordt toegewezen.

7. Evalueer het doorblazen van de motor als de druk hoog blijft

Als het ventilatiekanaal open is maar de carterdruk positief blijft, beoordeel dan de cilinderlekkage, de toestand van de ring en de bedrijfsbelasting. Bij motoren met turbocompressor zijn mogelijk boost-gerelateerde controles nodig. Een compleet nieuwe afdekking mag niet worden gebruikt om een ​​mechanisch probleem met de motor te verbergen.

Verkeerde diagnosematrix

De PCV-klep vervangen of het complete kleppendeksel?

Een aparte PCV-component kan daarbij aangewezen zijn

Het motorontwerp voorziet in een afzonderlijk gecatalogiseerde en te onderhouden klep of regelaar, de behuizing en interne doorgangen zijn intact en schoon, de reparatie herstelt het gespecificeerde drukgedrag en de afdichtingsmethode is gevalideerd. Vervang bijbehorende afdichtingen of slangen alleen als hun toestand of procedure dit vereist.

Een volledige dekking is meestal veiliger

Het membraan, de afscheider, de terugslagklep of het labyrint zijn permanent geïntegreerd; de plastic afdekking is kromgetrokken of gebarsten; pakkinggroeven of bouthulzen zijn beschadigd; interne afvoer is geblokkeerd; verschillende ingebouwde functies zijn samen verouderd; of reparatie van subcomponenten kan niet op betrouwbare wijze worden getest en gegarandeerd. van Elecdura Het groothandelsprogramma voor motorkleppendeksels beschouwt de interne PCV-architectuur als een bijpassende vereiste, niet als een optionele functie.

Vervang de kap niet als de defecte functie ergens anders zit

Een ontluchtingsklep, inlaatspruitstuk, verseluchtslang, turbo-inlaat, versleten motor of ontstekingsfout kunnen een deel van de symptomenreeks dupliceren. Bevestig dat het isoleren of testen van het PCV-pad van de afdekking de gemeten fout verandert voordat u bestelt.

Controleer de gevolgen voor afdichting en koppel

Een geïntegreerd deksel moet tegelijkertijd de lucht regelen en de olie afdichten. Inspecteer het afdichtingsoppervlak van de cilinderkop, de pakkinggroef, de bouthulzen, de gespecificeerde aanhaalvolgorde en de toestand van het bevestigingsmiddel. Als u een plastic deksel te strak aandraait, kunnen de PCV-holten of de pakkingrail vervormen; Een ongelijkmatige mouwhoogte kan een plaatselijk lek veroorzaken. Vergelijk de exacte toepassing met die van Elecdura Bereik van Ford-motorkleppendeksels wanneer die motorfamilie wordt bevestigd; de drukmetingen in dit artikel bepalen nog steeds of de dekking de mislukte grens is.

Opnieuw leren en verifiëren na installatie

Wis of reset de geleerde mengselwaarden alleen als de serviceprocedure dit vereist. Observeer vervolgens de carterdruk, de brandstofafwerkingen, de kwaliteit van het stationair toerental, de tellers voor ontstekingsfouten, het gedrag van de oliedop en de integriteit van de slangen vanaf de koude start tot en met warme werking. Een nieuwe hoes die het fluitje verandert maar een abnormale druk achterlaat, heeft de reparatie niet voltooid.

Breid de bevestiging uit naar de toestand die oorspronkelijk de fout veroorzaakte. Een versterkte motor kan normaal stationair regelen, maar toch het carter onder druk zetten wanneer een terugslagklep lekt onder boost. Bij een klacht bij koud weer kan het nodig zijn het bevroren condensaat en de slangleiding te controleren na een echte koude doordrenking. Registreer de drukrichting en niet alleen of de motor 'beter loopt', omdat aangeleerde brandstofcorrectie een luchtstroomprobleem tijdelijk kan verbergen.

Inspecteer na de test op de weg de turbo-inlaat, de laadleiding, de oliedop, de peilstokbuis, de pakkingrail en het motorgedeelte achter op verse olie. Controleer bevestigingsmiddelen alleen opnieuw als de gespecificeerde procedure dit vereist; willekeurig opnieuw aandraaien kan een plastic omhulsel vervormen en het volgende lek veroorzaken.

Bewaar de metingen.

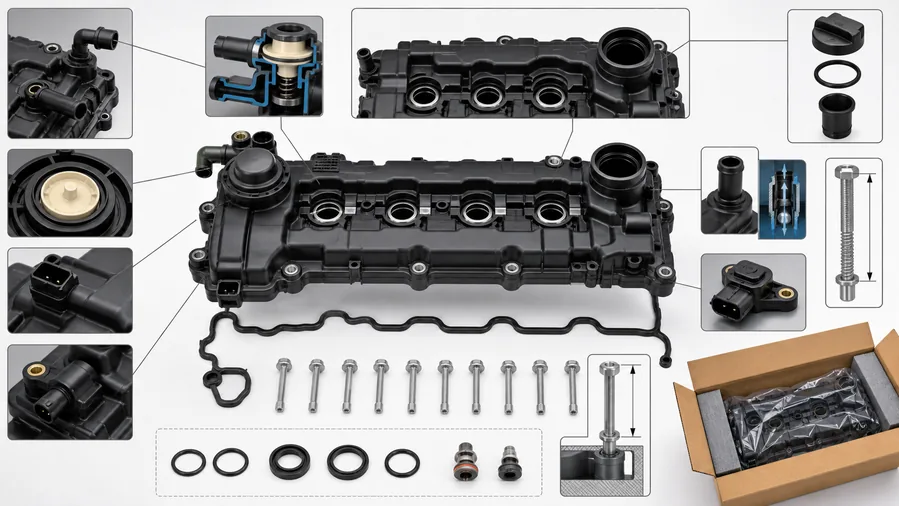

Afbeelding 3: Servicegrens en bijpassende details voor geïntegreerde PCV-klepdeksels.

Passend bij een geïntegreerd PCV-kleppendeksel

Begin met het OE-nummer en de motorcode. Bevestig vervolgens de giet- of gegoten referentie, het materiaal van de afdekking, de algemene vorm, het aantal bouten en de posities van de hulzen, het pakkingprofiel, de openingen van de bobine, de speling van de injector of het harnas, de positie van de olievuller, slangpoorten voor verse lucht en het spruitstuk, sensor- of solenoïdebevestigingen, oriëntatie van de interne terugslagklep en meegeleverde hardware. Markt- en productieveranderingen kunnen de interne kalibratie veranderen zonder een dramatisch extern verschil.

Voor veel voorkomende Europese toepassingen vergelijkt u de exacte toepassingspagina's, zoals de Audi motorkleppendeksel assortiment, BMW motorkleppendekselbereik , of Volkswagen-motorkleppendekselbereik pas nadat de motorfamilie is bevestigd.

Fotografeer elke poort en connector vanuit dezelfde richting als het origineel. Geef aan of de bestelling de omtrekpakking, bougiebuisafdichtingen, PCV-slangen, oliedop, bouten, doorvoertules en onderdelen van de afscheider moet omvatten. Recensie van Elecdura aftermarket-productassortiment en de relevante motortoepassingspagina in plaats van alleen een referentie van de concurrent te matchen.

Wanneer mengseltests nog steeds in de richting van een ander luchtpad wijzen, vergelijk dan de recente Inlaatspruitstukpakking lektesten . Wanneer de olie door een inlaat met turbocompressor stroomt, inspecteer dan de Diagnosepad van de laadluchtkoeler en de interkoeler voordat alle olieoverdracht aan het nieuwe deksel wordt toegewezen.

Controleer bij bulkinspectie de vlakheid van het afdichtingsoppervlak, de reinheid van de gegoten doorgang, de beweging van het membraan waar testbaar, de richting van de terugslagklep, de draadkwaliteit, de retentie van het inzetstuk, de hoogte van de bouthuls, de pasvorm van de pakking, poortdoppen en verpakkingsondersteuning. Een hoge plastic afdekking mag geen palletlading door de oliehals of slangnippels dragen. De Het Elecdura aftermarket-sourcingframework kan de vereisten voor monstergoedkeuring, private label en batchinspectie op elkaar afstemmen.

Voor distributeurs die verschillende motorfamilies leveren, wordt de Het toepassingsoverzicht van het motorkleppendeksel kan catalogusnavigatie ondersteunen, maar voor de uiteindelijke afstemming zijn nog steeds de exacte OE- en interne PCV-configuratie vereist.

Stuur het OE-nummer, VIN of motortoepassing, originele omslagfoto's, elke slang- en connectorweergave, gemeten carterdruk, bewijsmateriaal van de brandstofafstelling, bevestigde servicegrens, vereisten voor meegeleverde accessoires en hoeveelheid via de Contactpagina van Elecdura . Die details onderscheiden een cosmetische match van een deksel dat de carterstroom correct regelt.

Veelgestelde vragen

Kan een slechte PCV-klep een ontstekingsfout veroorzaken?

Ja. Een te grote, niet-gemeten luchtstroom kan een mager stationair toerental en een foutieve ontsteking veroorzaken, terwijl de inname van olie de verbranding kan vervuilen. Controleer het cilinderpatroon, de brandstofafwerkingen en de PCV-isolatie voordat u ontstekingsonderdelen de schuld geeft.

Kan een slecht PCV-systeem een ​​olielek veroorzaken?

Beperkte ventilatie kan de carterdruk verhogen en olie door de afdichtingen duwen. Overmatig vacuüm kan ook de afdichtingen en het olietransport beïnvloeden. Meet de drukrichting.

Is sterke zuigkracht bij de oliedop een bewijs van een gescheurd membraan?

Nee. Het is een aanwijzing. Het ontwerp van de dop en het normale systeemvacuüm variëren. Bevestig met een manometer en een goedgekeurde isolatietest.

Kan het PCV-membraan worden vervangen zonder het deksel te vervangen?

Alleen als er een gevalideerd, afzonderlijk te onderhouden onderdeel bestaat en het deksel, de afscheider, de terugslagkleppen, doorgangen en afdichtingsoppervlakken geschikt blijven. Veel toepassingen vereisen een volledige dekking.

Waarom kon het nieuwe kleppendeksel de lean-code niet repareren?

Het lek kan zich in het inlaatspruitstuk, het ontluchtingscircuit, de rembekrachtigerleiding, de slanggeleiding of een ander luchtkanaal bevinden. Het kan ook zijn dat de vervangende hoes intern niet bij elkaar past. Herhaal de druk- en aftakkingsisolatietests.

Conclusie

Slechte PCV-klepsymptomen worden nuttig wanneer ze worden onderverdeeld in patronen van overmatig vacuüm, overmatige druk, onstabiele regeling en slechte olieafscheiding. Breng het stroompad in kaart, meet de carterdruk, vergelijk brandstofafwerkingen, isoleer concurrerende luchtlekken en evalueer het doorblazen van de motor. Vervang een afzonderlijke klep of volledige afdekking alleen als de bevestigde servicegrens en de exacte interne configuratie deze beslissing ondersteunen.
