Olie in de intercooler: hoe u normaal residu kunt scheiden van turbostoringen

Het vinden van olie in een intercooler bewijst niet dat de turbocompressor defect is. Door normale carterventilatie kan er een lichte film in het laadluchtsysteem terechtkomen, vooral na lange onderhoudsintervallen. Een meetbare plas die snel terugkeert, blauwe uitlaatrook, stijgend olieverbruik, beschadigde compressorbladen of olie die zich direct na de turbo concentreert, vraagt ​​om een ​​andere reactie. De nuttige vraag is niet alleen of er olie aanwezig is. Het gaat om de plaats waar de olie binnendrong, hoe snel deze zich ophoopte en of de inlaatluchtkoeler veilig kan worden gereinigd nadat de bron is gecorrigeerd.

Deze diagnose is van belang omdat de koelsysteem op de snelweg en een off-road-machines kunnen verschillende slanglengtes, carterventilatie-indelingen, turbo-oriëntaties en aftappunten van de inlaatluchtkoeler gebruiken. Hetzelfde zichtbare residu kan daarom een ​​normale neveloverdracht op de ene motor en een actieve olieafgifte op een andere vertegenwoordigen. Voordat u een bestelt aftermarket-koelcomponent , registreer het bewijsmateriaal onder herhaalbare bedrijfsomstandigheden.

Snel antwoord: is olie in de intercooler normaal?

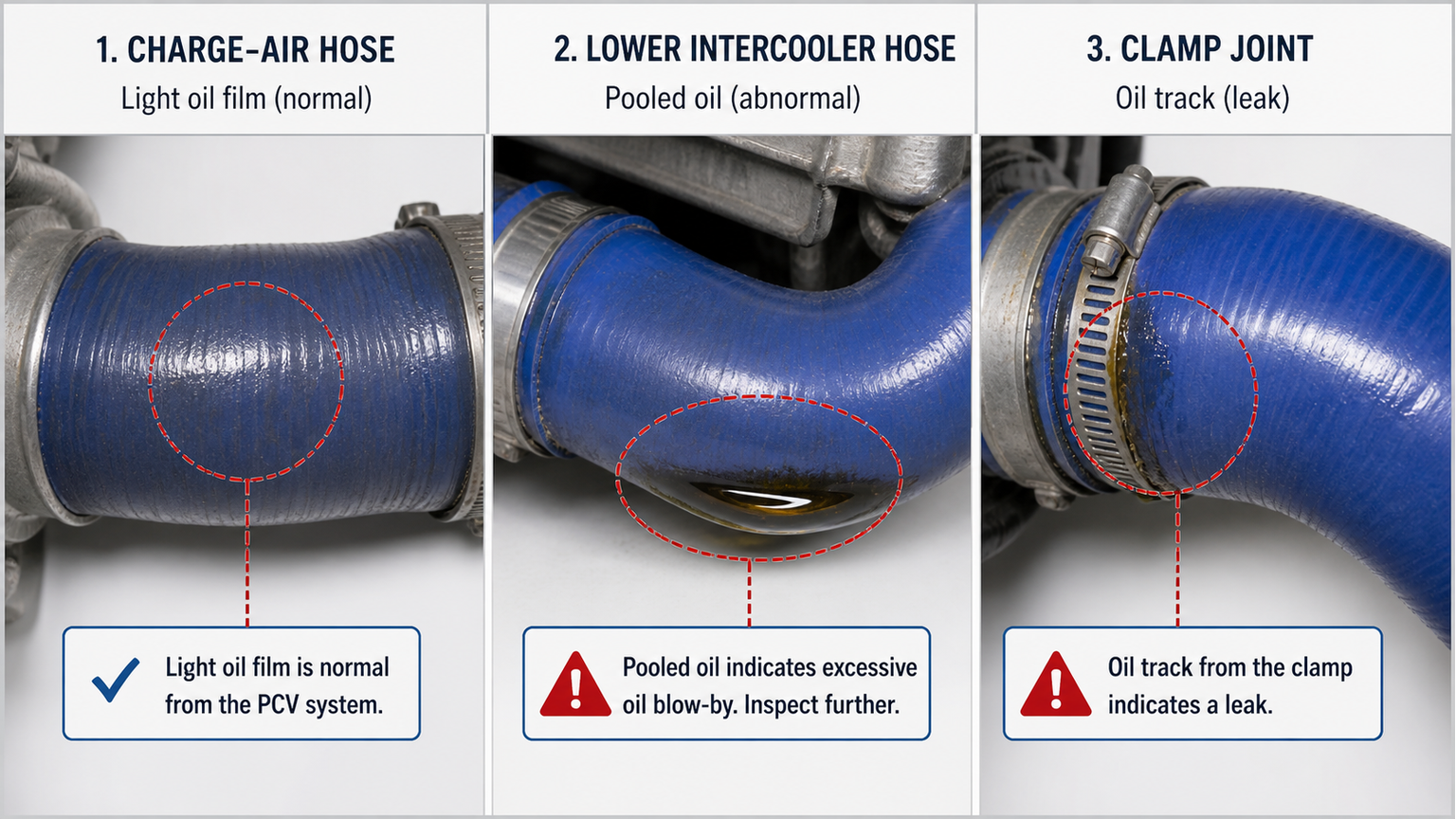

Een dunne, gelijkmatig verdeelde coating in de uitlaatslang van de compressor kan normaal zijn. Het wordt verdacht als er olie uit een losgekoppelde onderste slang druppelt, zich snel na het reinigen weer ophoopt, verschijnt met blauwe rook of een risico op weglopen, of gepaard gaat met abnormale bewegingen van de turbo-as en contact met het compressorwiel. Olie die alleen bij een losse slangverbinding wordt aangetroffen, kan ook een boostlek blootleggen: de verbinding lekt lucht en de normale olienevel markeert het ontsnappingspad.

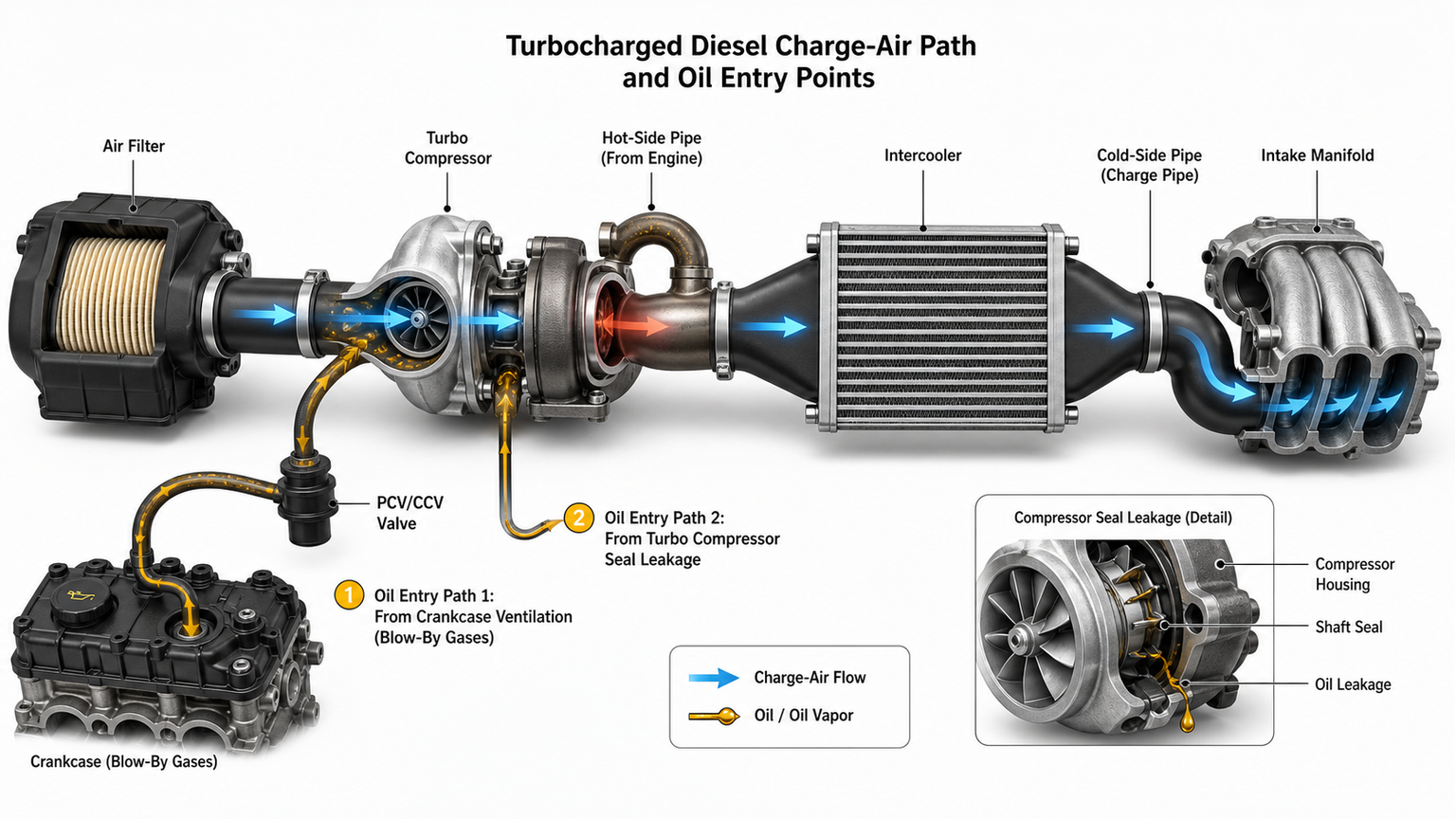

Hoe olie de laadluchtkoeler bereikt

Het pad van de inlaatlucht begint bij het luchtfilter, loopt door de turbocompressor en gaat verder door de warme zijdeleiding intercooler of inlaatluchtkoeler, en keert via de pijp aan de koude zijde terug naar de inlaat. Olie kan niet worden geïnterpreteerd zonder deze stroomrichting te volgen. Maak een foto van elke verbinding voordat u deze verwijdert en markeer de warme en koude zijde, zodat de locatie van de zwaarste afzetting tijdens het schoonmaken niet verloren gaat.

Carterventilatienevel

Verbrandingsgas dat de zuigerveren passeert, transporteert olieaërosol door het carterventilatiesysteem. Veel motoren leiden deze damp stroomopwaarts van de turbocompressor. De compressor verspreidt vervolgens de mist door de leidingen en koeler. Een afscheider vermindert de oliebelasting, maar verwijdert niet altijd alle druppels. Hoge motorbelasting, overmatige carterdruk, een beperkte afscheider, onjuist oliepeil, versleten cilinders of een beschadigd PCV-membraan kunnen de versleping vergroten.

Bewijs dat een ventilatiebron ondersteunt

Inspecteer het kanaal waar de ontluchter op de inlaat aansluit. Als verse olie op deze kruising begint en stroomafwaarts doorstroomt, onderzoek dan de afscheider, het afvoertraject, de PCV-regeling, de carterdruk en de staat van de motor voordat u de turbo de schuld geeft. Een kleppendekselsamenstel kan de afscheider of het membraan integreren, zodat een ventilatiefout niet altijd kan worden verholpen door het vervangen van een kleine externe klep. Leid de toegestane carterdruk niet af van een andere motorfamilie; gebruik de procedure van de motorfabrikant.

Olielekkage aan compressorzijde van turbocompressor

Een turbocompressor is niet afhankelijk van een eenvoudige stationaire lipafdichting. De oliecontrole is afhankelijk van de lagerspeling, de drukbalans, de afvoerstroom, de assnelheid en de toestand van de behuizing. Een beperkte olieafvoer, een te hoge carterdruk, een verkookste retourdoorgang, een beschadigd lagersysteem of een onevenwichtige druk aan de compressorzijde kunnen olie in de inlaat duwen, zelfs als het zichtbare wiel nog draait.

Waarom alleen schacht spelen is geen oordeel

Er kan enige radiale beweging aanwezig zijn wanneer een turbo met taplager droog en stilstaat, terwijl axiale beweging en wielcontact een andere betekenis hebben. Vergelijk de gemeten toestand met de juiste servicespecificatie. Let op bladschade, sporen van getuigen, rotatieweerstand, olieverdeling aan zowel de compressor- als de turbinezijde, en de staat van de toevoer- en afvoerleidingen. Een turbo die wordt vervangen zonder een probleem met de beperkte afvoer of de carterdruk te corrigeren, kan de vervanging verontreinigen laadluchtkoeler weer.

Olie toegevoegd tijdens onderhoud of achtergelaten door een eerdere storing

Olie kan in een koeler achterblijven na een eerdere turbostoring, een te vol ontluchtingssysteem of een onvolledige reiniging. Als de bron is gerepareerd maar de onderste tank en slangen niet zijn afgetapt, kan de volgende monteur aannemen dat de nieuwe turbo lekt. Stel vast of het laadluchtsysteem tijdens de eerdere reparatie is geopend of gereinigd. Datum van het onderhoud, documenteer het oliepeil en controleer opnieuw na een gecontroleerd interval, in plaats van slechts één momentopname te beoordelen.

Externe lekken die lijken op olielekken in de intercooler

Olie aan de buitenkant van een koeler kan afkomstig zijn van een kleppendeksel, turbotoevoerleiding, hydraulisch circuit, stuurbekrachtigingsslang of lekkage in de motorruimte. Maak het gebied schoon en gebruik indien nodig een tracer die is goedgekeurd voor de juiste vloeistof. Interne inlaatolie ontsnapt meestal bij een onder druk staande verbinding en volgt de leiding- of tanknaad. Externe motorolie loopt vaak naar beneden, ongeacht de richting van de boost. Een met olie besmeurde verbinding verdient ook een goede boost-lektest; een losse klem kan zowel prestatieverlies als een misleidende olievlek veroorzaken.

Gebruik locatie en herhaling om de bron te traceren

Laat de laagst bereikbare aansluiting alleen in een schone maatbeker leeglopen als de fabrikant dit toestaat en het systeem is afgekoeld. Het registreren van de teruggewonnen hoeveelheid is nuttiger dan het afvegen van de leiding en deze te beschrijven als 'veel'. Er bestaat geen universele veilige hoeveelheid, omdat het koelvolume, de leidingroute, het onderhoudsinterval, de cilinderinhoud en de inschakelduur verschillen. De diagnostische waarde komt voort uit vergelijking: warme kant versus koude kant, vóór versus na reparatie, en het ene gecontroleerde interval versus het volgende.

Stap 1: Breng de borg in kaart vóór het schoonmaken

Inspecteer achtereenvolgens de ontluchtingsinlaat, de compressorinlaat, de compressoruitlaat, de warme zijdeleiding, de koelerinlaattank, de onderste tank, de uitlaattank, de koude zijde en de inlaataansluiting. Gebruik aparte schone wattenstaafjes of foto's, zodat er geen olie tussen locaties wordt overgedragen. De eerste locatie met een sterke toename van de vochtigheid is vaak informatiever dan het smerigste dieptepunt, waar de zwaartekracht op natuurlijke wijze vloeistof concentreert.

Stap 2: Controleer het motorolieverbruik en het uitlaatbewijs

Bevestig de oliekwaliteit, het vulpeil en de afstand of uren sinds de laatste onderhoudsbeurt. Vergelijk de peilstok op een vlakke ondergrond volgens de aangegeven procedure. Blauwe rook onder boost, rook na langdurig stationair draaien of rook na vertraging kunnen op verschillende paden wijzen en mogen niet als onderling verwisselbaar worden beschouwd. Controleer ook op verdunning van de dieselbrandstof of verontreiniging van de koelvloeistof, omdat de schijnbare trend van het oliepeil kan worden vertekend doordat er een andere vloeistof in het carter komt.

Stap 3: Test het Charge-Air-systeem afzonderlijk

Test het systeem op de gespecificeerde lage testdruk met geschikte pluggen, een geregelde luchtbron en een gekalibreerde meter. Gebruik nooit ongecontroleerde werkplaatsdruk. Luister en pas een goedgekeurde lekdetectieoplossing toe op tanks, kernen, slangverbindingen, sensornokken en klemmen. Een lekkende CAC vermindert de boost en kan de aandacht vestigen op de olievlek, maar het lek identificeert op zichzelf niet de oliebron. Voor een bredere keuze aan warmtewisselaars, Elecdura's Het assortiment motorkoelingsonderdelen laat zien waarom het medium en het circuit vóór vervanging moeten worden geïdentificeerd.

Stap 4: Inspecteer slangen, voeringen en klemmen

Blootstelling aan olie kan sommige elastomeren verzachten, een binnenvoering scheiden en het vasthouden van de klem verminderen. Buig de slang alleen zoals toegestaan, inspecteer de binnenkant op blaasjes of losse lagen en controleer het hielgedeelte op insnijdingen. Een slang die er van buiten acceptabel uitziet, kan binnenin bezwijken of materiaal afgeven. Controleer diameter, lengte, buiggeometrie, wapening, temperatuurbestendigheid, drukklasse en klemtype; uiterlijk alleen is geen adequate match.

Stap 5: Controleer opnieuw nadat de vermoedelijke bron is gecorrigeerd

Reinig of vervang de betreffende onderdelen, reset het oliepeil en definieer een herhaalbare werkcyclus. Inspecteer dezelfde locaties opnieuw na dezelfde afstand of openingstijden. Herhaling bij de uitlaat van de compressor ondersteunt een stroomopwaartse bron; Het kan zijn dat er een residu is achtergebleven dat gestaag afneemt als gevolg van een eerdere mislukking. Deze follow-up is essentieel voordat een groothandelskoper een partij koelers afkeurt vanwege verontreiniging die via de motor is binnengedrongen.

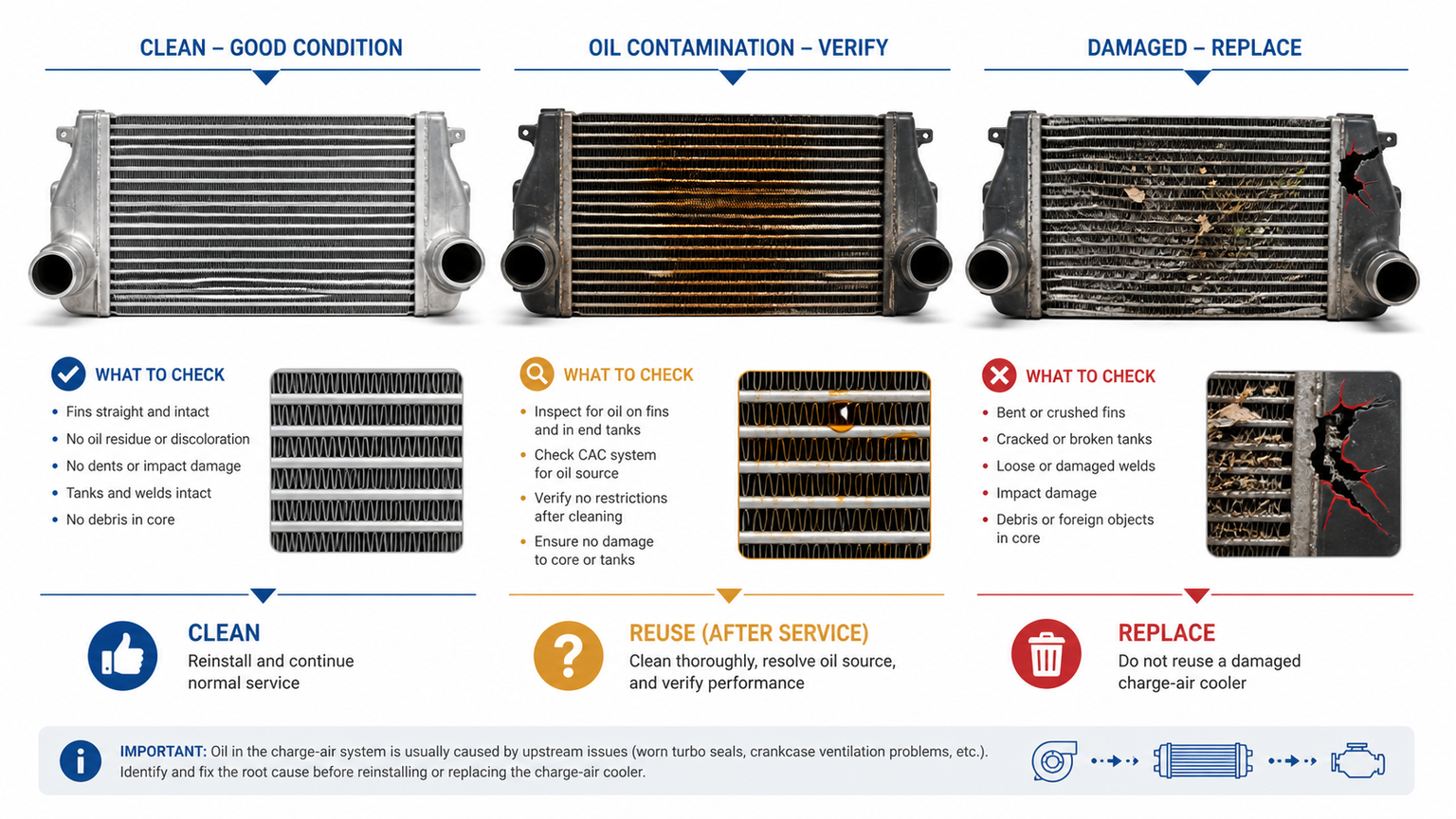

Wanneer kan de interkoeler worden gereinigd?

Reinigen is alleen zinvol als de kern structureel gezond is, de goedgekeurde reinigingsmethode de verontreiniging kan verwijderen en de unit volledig kan worden gedroogd en onder druk kan worden getest. Het proces mag geen ontvlambaar oplosmiddel, water, pluisjes of losgeraakt vuil in het inlaatluchttraject achterlaten. Volg de instructies van de fabrikant van het voertuig of de uitrusting; sommige ontwerpen of besmettingsgebeurtenissen vereisen vervanging in plaats van veldreiniging.

Drogen is onderdeel van de reinigingsbeslissing

Een koeler is niet gereed omdat de spoelvloeistof er helder uitziet. Interne vinnen, turbulatoren en lage punten kunnen vloeistof vasthouden. Gebruik de gespecificeerde droogmethode en controleer vóór installatie of er geen vloeistof achterblijft. Verwarm een ​​unit met een plastic tank niet voorbij de materiaallimiet. Gebruik geen open vuur of een oplosmiddel dat afdichtingen, hardsoldeerverbindingen, coatings of slangmateriaal aantast.

Waarom metaalafval de beslissing verandert

Wanneer een compressorwiel in contact komt met de behuizing, kunnen fragmenten in de leiding en koeler aan de hete zijde terechtkomen. Een zichtbare inlaatinspectie kan niet bewijzen dat elke interne doorgang schoon is. Vuil dat later vrijkomt, kan de nieuwe turbo beschadigen, de cilinders binnendringen of de luchtstroom belemmeren. Bij het besluit tot vervanging moet daarom rekening worden gehouden met de wijze van falen, en niet alleen met de vraag of de koeler druk vasthoudt.

Vervangingsmatch voor een Charge-Air Cooler

Bestel een CAC niet alleen op basis van breedte en hoogte. Soortgelijke kernen kunnen verschillende tankdieptes, inlaatdiameters, uitlaatdiameters, poortrichting, montagebeugels, sensornokken, afvoervoorzieningen, kerndikte en drukvermogen gebruiken. De Het aftermarket-productprogramma omvat uiteenlopende toepassingen, maar elke offerte vereist nog steeds toepassingsspecifiek bewijs.

Informatie vereist vóór offerte

• OE-referentie uit de koeler en de onderdelencatalogus van het voertuig of de uitrusting;

• merk, model, jaar, motorcode of uitrustingsmodel en marktversie;

• algemene afmetingen en kernafmetingen consistent gemeten;

• buitendiameters van inlaat en uitlaat, oriëntatie en kraalontwerp;

• posities van de montagebeugels en foto's van de voorkant, achterkant, bovenkant en beide uiteinden;

• sensor-, afvoer- of hulppoortdetails;

• vereiste hoeveelheid, bestemming, verpakkingsverwachting en eventuele monstervereiste.

Breng geen beoordelingen over van een gelijkaardig uitziende eenheid

Het druk- en temperatuurvermogen is afhankelijk van de kernconstructie, legering, buisgeometrie, soldeerproces, tankontwerp en validatiemethode. Een catalogusafbeelding kan deze beoordelingen niet vaststellen. Vraag naar de tekening en testbasis behorende bij het exacte onderdeelnummer. Als de toepassing onzeker is, gebruik dan de catalogiseer bronnen als uitgangspunt en bevestig de fysieke eenheid vóór bulkgoedkeuring.

Prioriteiten voor groothandelinspectie

Voor een groothandel warmtewisselaarprogramma , definieer inspectiecriteria die overeenkomen met het CAC-risico: beschermde poorten, schone interne doorgangen, rechte montagepunten, onbeschadigde vinnen, gecontroleerd las- of krimpuiterlijk, correcte accessoires, traceerbare labels en verpakking die voorkomt dat de poorten de doos raken. De bemonstering moet een maatvergelijking en een druk-/lektest omvatten op basis van de overeengekomen tekening en specificatie.

Scheid de inspectie van de inlaatluchtkoeler van het inspectieplan van de vloeistofkoeler. A De radiateur wordt gecontroleerd op aansluitingen aan de koelvloeistofzijde, dop- of expansiegeleiding en speling aan de ventilatorzijde, terwijl een CAC wordt gecontroleerd op reinheid van de boostlucht, vasthouden van de slang en drukverlies. Hetzelfde geldt voor de residu- en lijnrisico's beschreven in Elecdura's De lekgeleiders van de transmissieoliekoeler behoren tot een smeervloeistofcircuit, niet tot de inlaatstroom. Door deze inspectieplannen gescheiden te houden, voorkomt u dat een leverancier of magazijn de verkeerde pluggen, reinigingsvloeistof, lekkagecriterium of etikettering aanbrengt op een visueel vergelijkbare warmtewisselaar.

Behandel geen olie koeler, motoroliekoeler , of hydraulische oliekoeler uitwisselbaar met een CAC. Ze bevatten verschillende media en kunnen verschillende eisen op het gebied van reinheid, druk en aansluiting gebruiken. Het olieachtige uiterlijk van een laadluchtkoeler verandert niets aan de identiteit van het circuit.

Veel voorkomende diagnostische fouten

Elke oliefilm een ​​defecte turbo noemen

Hierbij worden de carterventilatie en de onderhoudsgeschiedenis buiten beschouwing gelaten. Bepaal eerst het startpunt, het herhalingspercentage en het ondersteunende turbo-bewijs.

De koeler vervangen maar de bron actief laten

Een nieuwe koeler verzamelt weer olie als de ontluchting, de turboafvoer, de carterdruk of het turbolagersysteem defect blijven. Het bronherstel en het verontreinigingsbesluit zijn aparte werkopdrachten.

Reinigen zonder een laatste druktest

Hantering, corrosie, blootstelling aan chemicaliën en het oorspronkelijke defect kunnen een lek aan het licht brengen of veroorzaken. Een droog, schoon uiterlijk bewijst niet dat de kern afgedicht is.

Negeer de onderste slang

De zwaartekracht stuurt vloeistof naar het laagste gedeelte, waar een verzachte voering of losse klem een ​​gevaarlijke hoeveelheid kan vasthouden. Inspecteer en vervang beschadigde slangen voordat de motor weer wordt belast.

Veelgestelde vragen

Kan een kleine hoeveelheid olie in de intercooler normaal zijn?

Beoordeel het patroon, niet een universele hoeveelheid

Ja. Een lichte film van carteraerosol kan normaal zijn. Pooling, snelle herhaling, blauwe rook, olieverbruik, schade aan de turbo of verslechtering van de slangen vereisen een diagnose. Geen enkel volume is van toepassing op elk systeem.

Zal olie in de intercooler een lage boost veroorzaken?

Olie is vaak eerder een teken dan de enige oorzaak

Olie zelf kan oppervlakken vervuilen en slangen beschadigen, maar een lage boost wordt vaker veroorzaakt door een lekkende verbinding, een gespleten slang, een gebarsten koeler, een bedieningsfout, een uitlaatbeperking of een turboprobleem. Voer een druktest uit op het volledige inlaatluchttraject.

Kan ik een intercooler wassen met oplosmiddel?

Gebruik alleen een goedgekeurd materiaalcompatibel proces

Gebruik alleen de door de fabrikant van het voertuig, de uitrusting of de koeler goedgekeurde methode. De unit moet vóór installatie volledig droog en vrij van vuil zijn en onder druk worden getest. Vervanging is veiliger als het verwijderen van vuil niet kan worden bewezen.

Moet de intercooler worden vervangen na een turbostoring?

Het faalpuin bepaalt het antwoord

Vervanging is sterk gerechtvaardigd als er metalen fragmenten in het CAC terecht zijn gekomen, als interne doorgangen niet schoon kunnen worden gecontroleerd, als tanks of leidingen beschadigd zijn, of als de unit de lektest niet doorstaat. Bij een evenement met alleen reinigbare olie kan hergebruik volgens een goedgekeurde procedure worden toegestaan.

Wat moet een groothandelsaanvraag omvatten?

Zoek de exacte koeler voordat u het volume bespreekt

Stuur het OE-nummer, toepassings- en motorgegevens, maattekening of metingen, inlaat- en uitlaatfoto's, montagepunten, sensor- of aftappoorten, benodigde hoeveelheid, bestemming en verpakkingsvereisten. Elecdura kan het verzoek vervolgens beoordelen via haar neem contact op met het team zonder te raden op basis van een generieke productafbeelding.

Laatste diagnostische regel

Beschouw olie in de intercooler als bewijsmateriaal dat in kaart moet worden gebracht, niet als een oordeel. Identificeer de eerste natte locatie, kwantificeer de herhaling, test de omstandigheden van de ontluchting en de turbo, voer een druktest uit op het inlaatluchttraject en inspecteer elke aan olie blootgestelde slang. Beslis dan pas of de CAC gemonitord, gereinigd en geverifieerd moet worden, of vervangen moet worden. Voor vervangingsmatching dient u de OE-referentie, toepassing, poort- en beugelgegevens, verontreinigingsgeschiedenis en vereiste hoeveelheid in te dienen, zodat de voorgestelde koeler zowel het montage- als het faalrisico aanpakt.
