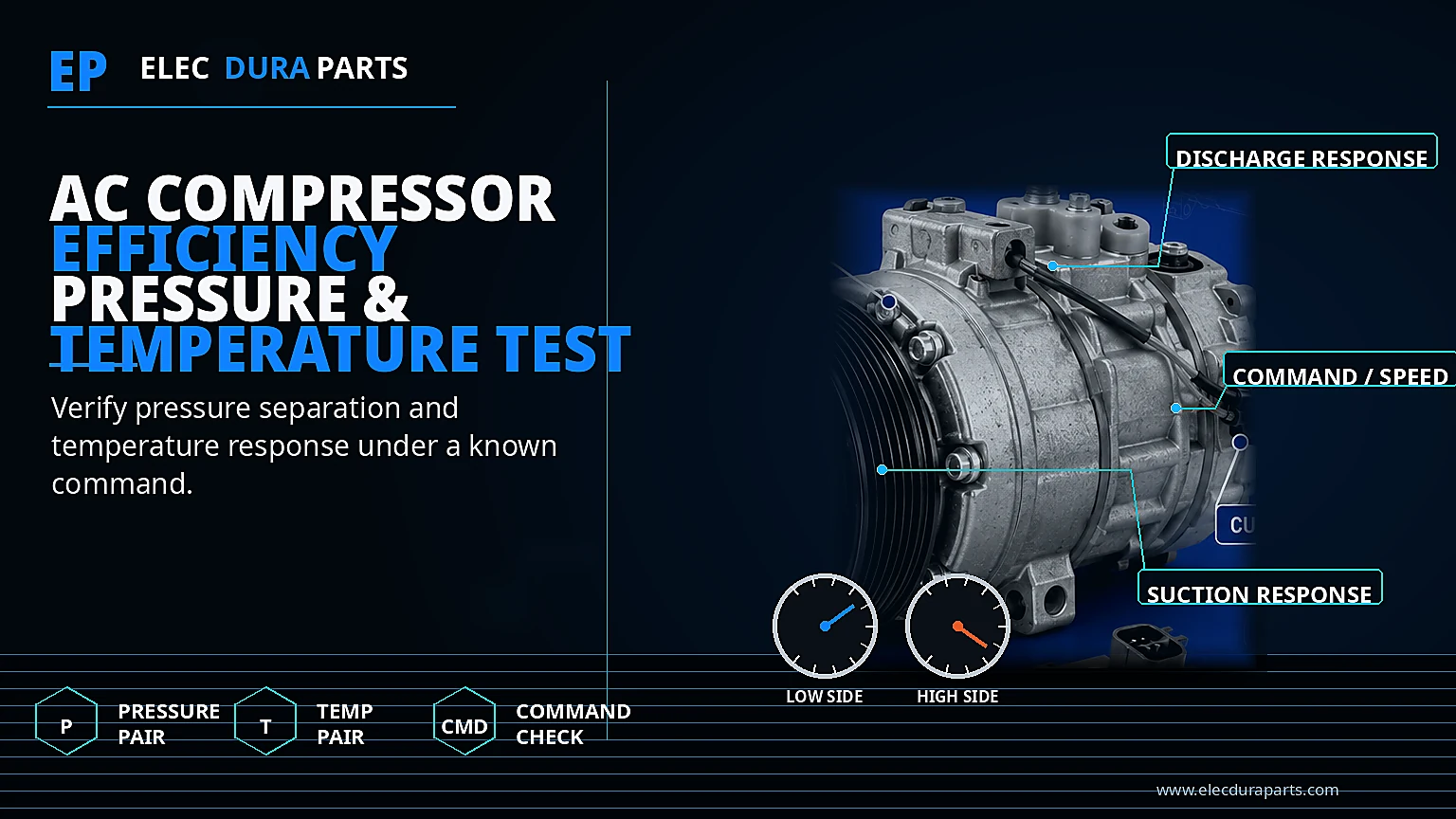

AC kompressor effektivitetstest med tryk og temperatur

En A/C-kompressor til et køretøj kan producere skuffende køling uden at være mekanisk ineffektiv. En enhed med variabel slagvolumen kan kommanderes til minimum slaglængde, en elektrisk kompressor kan være hastighedsbegrænset, en kondensator kan mangle luftstrøm, kølemiddelpåfyldning kan være forkert, eller en ekspansionsenhed kan styre kredsløbet unormalt. Høj- og lavsidemåleaflæsninger alene kan ikke adskille disse grene.

En forsvarlig AC-kompressoreffektivitetstest synkroniserer suge- og afgangstryk, suge- og afgangstemperatur, omgivelses- og udluftningsforhold, kompressorkommando, faktisk hastighed eller koblingstilstand, kondensatorluftstrøm, kølemiddelpåfyldning og driftstid. Målet er ikke at beregne laboratoriets isentropiske effektivitet i værkstedet. Det skal afgøre, om kompressoren skaber den tryk- og massestrømsreaktion, der forventes for kommandoen og belastningen.

Først efter at disse beviser peger på kompressoren, bør købere gå ind i Electdura's A/C kompressor rækkevidde eller engros kompressor program.

Hurtigt svar: Hvad beviser en svag A/C-kompressor?

En kompressor er mere sandsynligt mekanisk svag, når kølemiddelmængden og -typen er korrekt, kondensatorluftstrømmen og varmeafvisningen er tilstrækkelig, måleanordningen og sensorerne er plausible, kompressoren modtager en verificeret højkapacitetskommando, koblings- eller akselhastigheden er korrekt, og enheden kan stadig ikke etablere det specificerede tryk/temperaturrespons. Variable og elektriske kompressorer kræver kommandobekræftelse; 'kobling indkoblet' svarer ikke til fuld slagvolumen.

Definer kompressoreffektivitet i en servicediagnose

Volumetrisk ydeevne

En fortrængningskompressor bør trække kølemiddeldampe fra sugesiden og levere et mindre volumen ved højere tryk. Slidte stempel-/ring-, rulle-, vinge-, reed-ventil- eller tætningsflader kan tillade intern lækage, hvilket reducerer effektiv forskydning. Symptomet er ofte utilstrækkelig trykadskillelse ved en bekræftet kapacitetsanmodning, men ladning, hastighed og indløbstæthed skal kontrolleres.

Mekanisk input versus kølemiddel output

En slæbende eller forurenet kompressor kan forbruge for stort remmoment eller elektrisk strøm uden at producere proportionalt kølemiddelarbejde. Omvendt kan lav strøm eller drejningsmoment simpelthen betyde, at controlleren anmodede om lav forskydning. Mekanisk støj, koblingsvarme, inverterstrøm og hastighed er understøttende beviser snarere end selvstændige domme.

Temperaturrespons

Kompression hæver kølemiddeldamptemperaturen. Suge- og afgangsledningstemperaturer, fortolket med mætningstemperaturer ud fra målt tryk og det korrekte kølemiddel, hjælper med at afsløre overhedning, varmeafvisning og mulig kompressionsrespons. En varm afgangsledning alene beviser ikke effektivitet; dårlig kondensatorluftstrøm, overophedning eller overopladning kan også hæve den.

Trykforhold er ikke en universel passværdi

Absolut trykforhold ændres med omgivelsestemperatur, fordamperbelastning, kølemiddel, hastighed, kommando og systemarkitektur. Brug producentens testpunkter eller en valideret sammenligning, ikke ét generisk forhold fra et ikke-relateret køretøj.

Identificer først kompressorarkitekturen

Koblingskompressor med fast slagvolumen

Når koblingen er aktiveret, er forskydningen pr. omdrejning stort set fast, selvom massestrømmen stadig ændres med hastighed og sugetæthed. Cykelstyring kan slå koblingen til og fra. Tests skal registrere stabile indkoblede perioder og faktisk koblings-/akselhastighed.

Internt styret kompressor med variabel slagvolumen

En mekanisk reguleringsventil reagerer på krumtaphus- eller sugeforhold og ændrer svingpladens vinkel. Koblingen kan forblive aktiveret, mens slagvolumen falder tæt på minimum. Kontrolventilen sidder fast, forkert ladning eller trykfeedback kan efterligne internt slid.

Eksternt styret kompressor med variabel slagvolumen

En ECU styrer en magnetventil ved hjælp af strøm eller PWM. Driftscyklus er ikke altid lig med forskydningsprocent, fordi ventildesign og kontrolpolaritet er forskellige. Registrer det ønskede drejningsmoment/kapacitet, ventilstrøm, trykdata og enhver beskyttelsestilstand. De fast-versus-variabel kompressorguide hjælper med at etablere arkitektur før ydeevnetest.

Elektrisk kompressor

En elektrisk højspændings- eller lavspændingsenhed styrer motorhastigheden og kan rapportere strøm, drejningsmoment, temperatur, inverterstatus og fejlgrænser. Følg køretøjets højspændingssikkerhed og elektrisk kompatible smøremiddelprocedurer. De Sammenligning mellem lavspænding og højspændingskompressor forklarer, hvorfor spændingsklasse alene ikke definerer ydeevne eller erstatningspasning.

Sikkerhed og påkrævet testudstyr

Kølemiddel kan forårsage forfrysninger, høje tryk kan sprænge udstyr, roterende remme og ventilatorer kan skade, og hybrid-/EV-systemer kan udsætte dødelig spænding. Brug uddannet personale, kølemiddelspecifikt genvindings-/genbrugsudstyr, klassificerede slanger og transducere, godkendte serviceporte, vagter, PPE og køretøjsprocedurer. Udluft aldrig kølemiddel eller bypass trykbeskyttelse for at fremtvinge en test.

Nyttigt udstyr omfatter kalibrerede høj- og lavside tryksensorer eller manifold, tilpassede klemmetemperatursonder, omgivelses- og udluftningsprober, scanningsværktøj, omdrejningstæller, hvor det er relevant, strømklemme, luftstrømsinstrument, kølemiddelidentifikator, hvor det er nødvendigt, genvindingsmaskine/vægt og lækagedetektionsudstyr.

Placering af temperatursonde

Anbring suge- og afgangsprober på rene overflader nær kompressoren, men væk fra udstødningsstråling og forskelle i isolering af fleksible slanger. Brug identisk fastgørelse og isolering. Yderligere kondensatorindløb/-udløb og fordamperledningstemperaturer kan tydeliggøre resten af ​​kredsløbet.

Anslå ikke ladningen alene ud fra tryk

Tryk varierer med omgivelserne, belastning, luftstrøm og kontrol. Når ladningsmængden er i tvivl, følg den godkendte genvindings-, evakuerings- og vejede ladningsprocedure, efter at lækager er rettet.

Kontrollerede testbetingelser

Trin-for-trin kompressor effektivitetstest

1. Bekræft klagen og driftsgrenen

Registrer, om afkølingen er dårlig ved tomgang, ved vejhastighed, efter varmeopblødning, kun ved høj omgivelsestemperatur, under acceleration eller periodisk. Bemærk støj, koblingsopførsel, remtilstand, fejlkoder, forudgående genopladning, lækager, komponentudskiftninger og kontamineringshistorik.

2. Efterse før tilslutning af instrumenter

Kontroller kompressormontering, remjustering/-spænding, koblingsgab og varme, remskive/leje, konnektorer, slanger, olierester, kondensatorflade, ventilatorer og serviceporte. En lækage eller et anfald af kompressorhuset kræver en anden afgørelse end en klage over ydeevnen.

3. Valider kølemiddel og statisk plausibilitet

Med systemet stabiliseret og slukket i henhold til proceduren, sammenligne høj/lav statisk tryk og omgivende mætning plausibilitet. Meget lavt statisk tryk understøtter ladningstab; usandsynligt scanningstryk kræver sensor-/kredsløbstjek. Brug A/C tryksensor symptom guide og trykafbrydertest, før kompressoren giver skylden for en blokeret anmodning.

4. Etabler en repeterbar kabine- og kondensatorbelastning

Indstil blæser, recirkulation, døre/vinduer og temperaturkontrol som specificeret. Optag omgivende og stabiliser uden at overskride sikkert tryk. Bekræft, at den installerede ventilator flytter luft gennem kondensatoren i den korrekte retning og fordeling.

5. Bekræft kondensatorvarmeafvisning

Dårlig luftstrøm øger afgangstrykket og kan få regulatoren til at reducere kompressorkapaciteten. Udfør A/C kondensator luftstrøm test og inspicér kondensator konfiguration . Døm ikke en kompressor, mens trykket på højsiden styres af en blokeret kerne eller svag ventilator.

6. Registrer kommando og faktisk drift

For koblingsenheder skal du kontrollere spænding under belastning, indgreb, slip og hastighed. For variable enheder registreres styreventilens strøm/PWM og den ønskede kapacitet eller drejningsmoment. For elektriske enheder skal du registrere anmodet/faktisk omdrejningstal, strøm, spænding, invertertemperatur og grænser. En høj A/C-anmodning på instrumentbrættet beviser ikke en høj kompressorkommando.

7. Fang synkroniseret tryk og temperatur

Log indsugnings-/afgangstryk og ledningstemperaturer ved samme tidsstempler. Konverter tryk til mætningstemperatur ved hjælp af de korrekte kølemiddeldata og godkendt værktøj. Beregn kun sugeoverhedning og temperaturforhold på kondensatorsiden, hvor arkitekturen og målepunkterne understøtter dem.

8. Sammenlign svar på en kontrolleret kommandoændring

Hvor servicesoftware eller driftsbetingelser sikkert ændrer kompressorbehovet, skal du observere, om trykadskillelse, ledningstemperaturer, strøm/drejningsmoment og udluftningstemperatur reagerer sammenhængende. En ventilkommando, der ændres uden hydraulisk reaktion, kan indikere problemer med ventil, kompressor, kølemiddel eller sensor; den er ikke kompressorsikker i sig selv.

9. Separat måling og fordamper fejl

En begrænset ekspansionsanordning kan trække suget lavt, mens udledningen stiger. En overfodringsanordning kan øge sugningen og reducere overophedning. Fordamperisning, svag kabineluftstrøm, blandingsdørgenopvarmning og lav kabinebelastning ændrer alle aflæsninger. Bekræft fordamperens lufttemperatur og luftstrøm, før høj sugning tolkes som svag pumpning.

10. Gentag ved den angivne hastighed/belastning og bekræft reparation

Brug producentens testpunkt eller en valideret baseline. Efter korrektion gentages omgivelses-, blæser-, ventilator-, hastigheds-, ladnings-, kommando-, tryk- og temperaturforhold. En koldere anden test i en kølebutik beviser ikke forbedret kompressoreffektivitet.

Tryk- og temperaturbevismatrix

Almindelige fejldiagnoser

Fordømmelse af en variabel kompressor ved minimum kommando

Regulatoren kan reducere forskydningen ved lav belastning, højt tryk, motorbeskyttelse eller sensorinput. Bekræft den aktuelle og anmodede tilstand.

Kalder højt sugetryk svag pumpning

Høj fordamperbelastning, overtilførsel, overdreven ladning, kontroltilstand eller måletilstand kan også øge sugningen.

Kalder højt afgangstryk stærk pumpning

Overopladning, ikke-kondenserbare materialer, restriktion eller dårlig kondensatorluftstrøm kan skabe højt tryk, mens afkølingen er dårlig. Sammenligningen med overfyldning af kølemiddel versus svag kompressor kræver et sammenhængende tryk-temperaturmønster.

At dømme ud fra udluftningstemperaturen alene

Blandingsdøre, varmeventil, fordamperluftstrøm, fugtighed, kabinevarmebelastning og recirkulation ændrer udluftningstemperaturen uafhængigt af kompressorens tilstand.

Test umiddelbart efter opstart

Tryk og temperaturer kræver et kontrolleret stabiliseringsinterval. Transient pull-down er kun nyttig, når tid og startbetingelser er registreret.

Ignorerer forurening

Metal/affald og nedbrudt olie kan hurtigt beskadige en erstatning. Efterse olie- og kredsløbsomfanget, når der er mistanke om intern fejl.

Beslutning om reparation eller udskiftning

Korriger ladning/lækager, sensorkredsløb, kondensatorluftstrøm, ventilatorstyring, rem-/koblingsforsyning, kontrolventilkommando, målefejl og kabineluftproblemer, når det er bevist. En separat serviceret ventil eller kobling bør kun repareres, når kompressoren er indvendig ren, mekanisk forsvarlig, og producenten understøtter denne grænse.

Udskift eller genopbyg kompressoren professionelt, når synkroniseret bevis viser utilstrækkelig pumpning ved specificeret kommando/hastighed, intern mekanisk skade, fastklemning/træk, forurenet olie, gentagne akseltætningsfejl bundet til slid, skader på huset eller uacceptabel støj/slør. De tegn på kompressorudskiftning giver symptomkontekst, men de målte ydelsesbeviser styrer denne beslutning.

Udskiftningsmatching og systemomfang

Giv køretøj/maskine, årgang eller seriel rækkevidde, motor, marked, kølemiddel, A/C-option, kompressor OE og producentmodel, fast/variabel/elektrisk arkitektur, slagvolumen, rotation, remskivediameter/profil/riller, koblingsspænding, kontrolstik, monteringsører, port-/manifoldgeometri, aflastnings-/sensorfejl-beviser, olie, specifikations-/sensorfejlsdetaljer.

Hvis etiketten mangler, skal du følge kompressor identifikation guide . En lignende krop eller monteringsmønster beviser ikke korrekt forskydning, kontrolområde eller porthoved.

Definer inkluderede udskiftningskomponenter

Intern kompressorfejl kan sprede affald ind i kondensatoren, slangerne, modtager-tørreren/akkumulatoren og ekspansionsenheden. Udskiftningsomfanget afhænger af kredsløbsdesign, forurening og serviceoplysninger. En parallelstrømskondensator kan være svær at rengøre effektivt; bruge afmålte og fysiske beviser frem for at sælge et universelt sæt.

Kondensor og ventilator matcher

Når varmeafvisningskomponenter er inkluderet, skal du kontrollere kondensator OE, kerne/port/tørrer/sensorkonfiguration og blæserspænding/kontrol/retning. Købere kan gennemgå engros A/C kondensator sortiment og kondensatorventilatorkategori efter at den målte driftsgrænse er defineret.

Effektivitet af elektrisk kompressor kræver en elektrisk grænse

For en elektrisk kompressor skal ineffektiviteten på kølemiddelsiden adskilles fra inverteren eller forsyningsbegrænsningen. Registrer højspændings- eller lavspændingsbus under belastning, kompressorstrøm, anmodet og faktisk hastighed, intern temperatur, isolations- eller isoleringsstatus, hvor det godkendte værktøj udsætter det, kommunikationsfejl og termisk derating. En kompressor, der kun når halvdelen af ​​den ønskede hastighed, fordi spændingen kollapser, eller vekselretteren begrænser temperaturen, kan ikke bedømmes ud fra trykadskillelse, som om den kørte med fuld effekt. Ligeledes fortjener en enhed, der bruger høj elektrisk strøm, samtidig med at den producerer svag stabiliseret kølemiddelrespons, mekanisk, inverter- og forureningsundersøgelse. Brug matchende guide til elektrisk klimakompressor for at bevare spænding, stik, kommunikation og smøremiddelkompatibilitet, når den målte fejl berettiger udskiftning. Udfør aldrig modstands- eller isolationstest gennem tilsluttet køretøjselektronik, medmindre fabrikantens procedure udtrykkeligt tillader testmetoden og spændingen.

Engros kvalitetskontrolplan

Godkend en prøve mod én dokumenteret ansøgning. Indgående kontrol bør dække OE- og modelsporbarhed, arkitektur/forskydning, rotation, remskive og kobling, spolespænding/modstand, hvor det er relevant, kontrolventil/konnektor, montering, porte, akselfrihed/-spil, aflastningsanordninger, olietype/-mængde, renlighed, forseglingshætter, emballage og batchidentifikation.

Funktionel prøveudtagning bør anvende definerede kølemiddel, suge-/udledningsforhold, hastighed, kommando og temperatur. Sammenlign tryk/masseflow eller godkendte præstationskortpunkter i stedet for et 'det pumper'-tjek uden belastning. Elektriske kompressorer kræver isolering, inverterkommunikation og elektrisk kompatible oliestyringer, der passer til produktet.

FAQ

Kan trykaflæsninger alene bevise en svag kompressor?

Ingen

Ladning, omgivende/belastning, hastighed, kapacitetskommando, kondensatorluftstrøm, måling og sensorer påvirker alle trykket. Tilføj synkroniseret temperatur og kontrolbevis.

Hvorfor er høj- og lavtryk tæt på hinanden?

Kompressoren kan være slukket, kommanderet lav, langsom, bypasser internt eller fungerer med en opladnings-/kontrolfejl

Bekræft faktisk drift, kommando, opladning og instrumentering før udskiftning.

Kan en reguleringsventil få en god kompressor til at se svag ud?

Ja

En fastkørt eller forkert styret ventil kan holde en variabel kompressor nær minimum forskydning. Bekræft ventilstrøm og trykrespons.

Beviser en meget varm afgangsledning, at kompressoren er god?

Ingen

Dårlig kondensatorluftstrøm, høj overhedning, overopladning og for høj belastning kan hæve afgangstemperaturen. Fortolk hele kredsløbet.

Hvilke data skal sendes for et kompressortilbud?

Send ansøgning, kompressoridentitet, arkitektur, geometri og målt ydeevne

Inkluder OE/model, kølemiddel/olie, remskive/kontrol/porte/montering, kommando-hastighed-tryk-temperaturresultater, kontamineringsomfang, mængde og prøvekrav.
