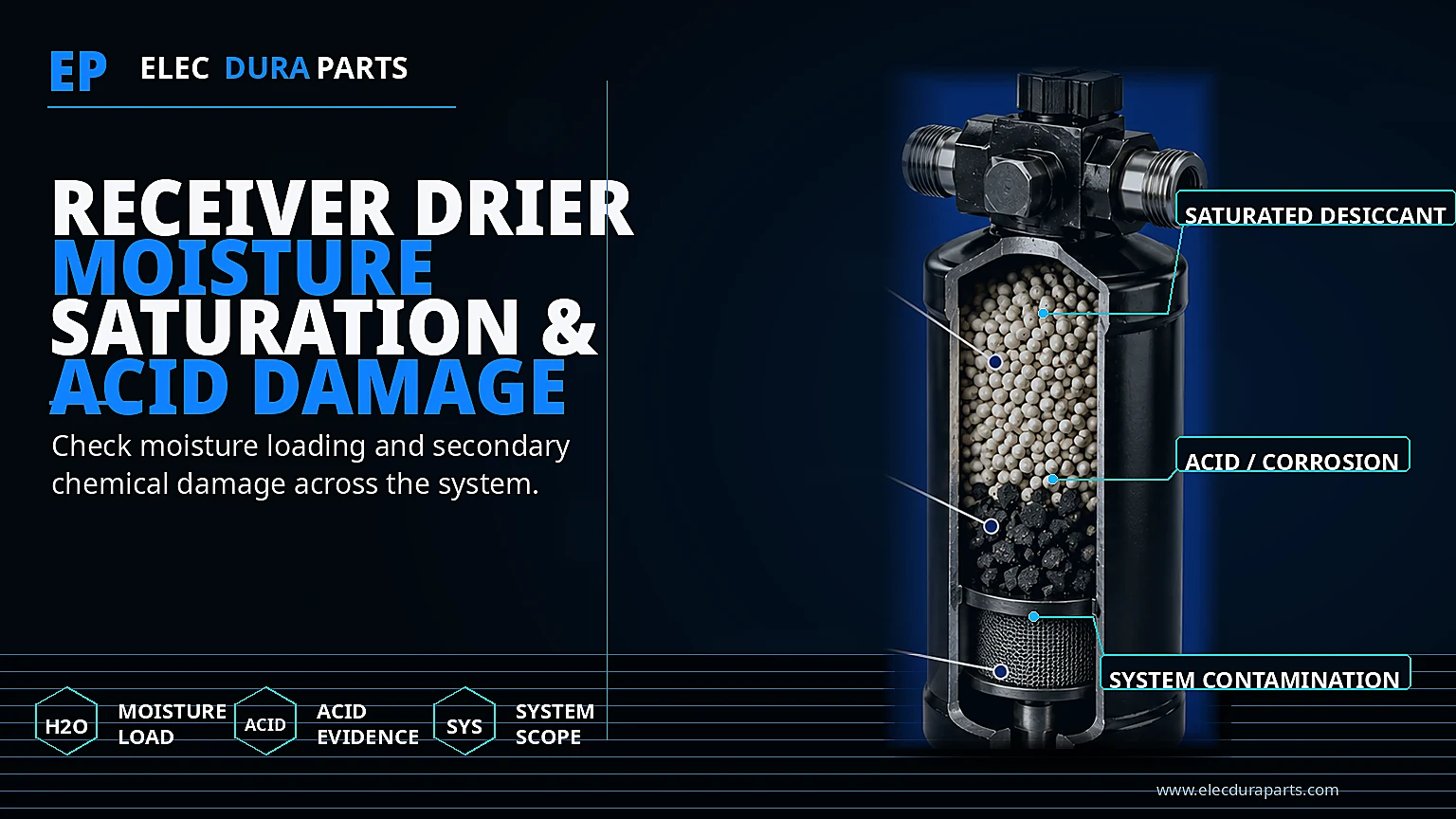

レシーバードライヤーの湿気飽和と酸による損傷

レシーバー ドライヤーは、自動車の A/C システムを限られた量の湿気や汚染から保護するように設計されていますが、その乾燥剤の容量は無制限ではありません。ドライヤーが水分を保持できるよりも早く湿気が侵入した場合、またはサービス中またはコンポーネントの故障中にシステムが露出したままになった場合、 レシーバー ドライヤーの水分飽和が より広範な汚染問題の一部となる可能性があります。問題は単に乾燥機が「古い」ということだけではありません。重要な問題は、冷媒、潤滑剤、金属表面、バルブ、コンプレッサーの信頼性に影響を与えるほど湿気への曝露が進行しているかどうかです。

この診断は、レシーバー ドライヤーを定期的に交換する時期を決定することとは異なります。また、これは、冷媒回路内に遊離粒子が放出される乾燥剤バッグの破裂を診断することとも異なります。ここでは、水分負荷と二次的な化学的損傷または腐食関連の損傷の証拠に焦点を当てます。したがって、技術者と部品購入者は、ドライヤーを独立したサービス項目として扱うのではなく、接続された冷媒回路としてシステムを評価する必要があります。

レシーバードライヤーの湿度飽和が実際に意味するもの

レシーバードライヤーは通常、このアーキテクチャを使用するシステムの高圧液体側でいくつかの機能を実行します。冷媒の貯蔵を提供し、液体から蒸気を分離し、一部の破片を濾過し、湿気を捕捉する乾燥剤を含めることができます。その正確な構造と位置は車両によって異なります。一部の設計では、レシーバー ドライヤー機能が A/C コンデンサー。 明らかに別個のキャニスターとして設置されるのではなく、

水分飽和は、システムの実際の動作条件下で乾燥剤が保持できる水分のかなりの部分を乾燥剤が吸収した状態を表します。乾燥剤の種類、量、冷媒、潤滑剤、温度履歴、コンポーネントの設計、および暴露条件はすべて性能に影響を与えるため、容量を 1 つの普遍的な数値として扱うのが最適ではありません。

湿気はさまざまな方法でエアコンシステムに侵入する可能性があります

適切に密閉された冷媒回路は、閉じたままになるように設計されています。その境界が損なわれると、湿気が侵入する可能性が高くなります。ホースの漏れ、シールの損傷、コンポーネントのひび割れ、キャップの取り付けが不十分な交換部品、または長期にわたる修理により、内部表面や潤滑剤が湿った空気にさらされる可能性があります。有効なポート キャップなしでコンポーネントを保管場所から取り出した場合も、取り付ける前に湿気が侵入する可能性があります。

したがって、サービス活動は重要な証拠となります。もし A/C コンプレッサー またはその他の主要コンポーネントが最近取り外された場合、冷媒ラインがどのように扱われたか、ポートが直ちに密閉されたかどうか、分解中に汚染されたオイルが見つかったかどうかを確認します。システムがオープンされたという事実は飽和を証明するものではありませんが、診断の状況は変化します。

オープンシステムへの曝露はストップウォッチではなく条件である

すべてのレシーバー ドライヤーが周囲空気中で同じ分または時間経過すると飽和状態になるという、責任ある普遍的な規則はありません。湿度、温度、乾燥剤の配合、露出表面積、コンポーネントの構造、事前の水分負荷、およびシステムがどの程度効果的にキャップされているかがすべて重要です。湿気の多い作業場でシステムを開いたままにすると、制御された条件下で短時間開けられたシステムとは異なる湿気負荷に直面する可能性があります。

そのため、修理の決定は、単一のインターネット露出時間のしきい値ではなく、サービス情報、コンポーネント要件、露出履歴、および物理的証拠に基づいて行う必要があります。この区別は、コンプレッサーのサービスに何を付随させるべきかを決定する際に特に重要です。コンポーネントの範囲に関するより広範な説明は、このガイドで参照できます。 A/C コンプレッサー キットと裸のコンプレッサーの比較.

湿気が酸や内部損傷にどのように寄与するか

A/C 回路内の湿気が望ましくない理由は複数あります。冷媒、潤滑剤、汚染物質、動作温度、関係する材料によっては、水分が反応に関与して酸性化合物を生成したり、潤滑剤の安定性を低下させたりする可能性があります。診断的には、汚染されたシステムごとに 1 つの特定の酸が常に生成されると主張するよりも、これをシステム依存のプロセスとして説明する方が安全です。

内部環境が悪化すると、レシーバードライヤー以外にも影響が及ぶ可能性があります。傷つきやすい金属表面で腐食が発生したり、狭い通路に堆積物が蓄積したり、劣化した潤滑剤はきれいなサービスオイルとは異なる場合があります。コンプレッサーの摩耗も発生している場合は、湿気による劣化と重度の機械的汚染が重なる可能性があります。この複合的な状態は、一般に次のように説明される破片大量破壊とは区別されなければなりません。 エアコンコンプレッサー黒死病.

オイルの状態が重要な理由

冷凍機油はシステムの大部分を循環しているため、その外観は注意深く解釈すると有用な手がかりとなります。異常に濃い、曇っている、変色している​​、または目に見える腐食生成物を伴うオイルは調査の価値があります。ただし、色だけではシステムの正確な化学状態を識別できません。熱、コンプレッサーの摩耗、互換性のない材料、以前のサービス製品、破片、またはその他の汚染により、オイルが黒ずむことがあります。

したがって、最も強力な診断は、オイルの状態と修理履歴、コンポーネントの検査、冷媒回路の動作、および汚染の証拠を組み合わせたものです。パフォーマンスも悪い場合、圧力と温度の測定は、コンプレッサーと熱交換器がまだ正常に機能しているかどうかを判断するのに役立ちます。を参照してください。 コンプレッサー効率圧力温度テスト。 これらの測定に対する構造化されたアプローチのための

クイック意思決定モジュール: 水分飽和は妥当か?

まずは 3 つの質問から始めましょう。

1. 冷媒回路が露出していませんか？ 重大な漏れ、キャップのないライン、コンポーネントの交換、事故による損傷、または不確かなサービス履歴を探します。

2. 暴露だけを超える証拠はあるのでしょうか? オイルの外観、腐食、堆積物、乾燥機の状態、制限成分、異常な汚れを確認します。

3. 症状は別の障害によりよく当てはまりますか? 空気の流れ、冷媒の充填、コンプレッサーの変位、または凝縮器の性能によって引き起こされる冷却の問題を、自動的に湿気が原因であると決めつけるべきではありません。

診断証拠とそれによって何がわかるか

なぜ避難は万能の治療法として扱えないのか

システム圧力を下げると空気が除去され、除去可能な水分の蒸発が促進されるため、適切な A/C サービスを行う際には真空排気が不可欠です。しかし、避難は、湿気への曝露によるあらゆる結果を自動的に逆転させるプロセスとして解釈されるべきではありません。乾燥剤によってすでに保持されている水分、潤滑剤に吸収されている水分、材料中に閉じ込められている水分、または腐食や劣化に関連している水分は、単に取り出すことができる自由水蒸気と同等ではない可能性があります。

排気の品質は、機器、システム構成、温度、真空レベル、サービス手順、漏れの完全性、および汚染の深刻度にも依存します。したがって、技術者は、「​​真空が維持されているため、湿気による損傷はありえない」という推論を避けるべきです。真空が安定していると、全体的な漏れの完全性に関する有用な情報が得られますが、潤滑剤の化学的状態を保証したり、消費された乾燥剤の容量を回復したりすることはありません。

通常のパフォーマンス障害から湿気を診断する

圧力測定値は、システムの他の部分を考慮せずに解釈すると誤解を招く可能性があります。高い吐出圧力、不十分なベント冷却、または異常なサイクルは、充電エラー、エアフローの問題、制限、コンプレッサーの非効率、または熱除去障害によって発生する可能性があります。たとえば、凝縮器が制限されているか冷却が不十分であると、レシーバー ドライヤーの水分飽和とはほとんど関係のない症状が発生する可能性があります。したがって、最終的に修理に標準のコンデンサーが必要か、それともコンデンサーが必要かにかかわらず、交換品の調達は診断に先立つのではなく、診断の後に行う必要があります。 繰り返し使用するための卸売エアコンコンデンサー プログラム。

コンプレッサーの交換にも同じ原則が当てはまります。損傷したオイルを見つけても、自動的に別のオイルを取り付ける必要があるわけではありません。 卸売エアコンコンプレッサーは 根本的な汚染源を解決します。コンプレッサーを非難する前に、圧力の挙動、温度変化、充填状態、エアフロー、システム履歴を比較してください。診断上の区別 冷媒の過充填とコンプレッサーの弱さは、 圧力パターンが早期のコンポーネント交換につながる可能性がある場合に特に役立ちます。

複数の独立した手がかりから診断を構築する

強力な診断証拠は蓄積されます。システムの整備と漏れの履歴から始めて、除去したオイルとアクセス可能なコンポーネントに変色、腐食、堆積物、または異常な残留物がないか検査します。レシーバー ドライヤーが別個のものであるか、別のコンポーネントに統合されているかを判断し、普遍的な飽和期限を割り当てることなく、回路がどのくらいの期間、どのような条件で露出されたかを検討します。最後に、これらの調査結果を圧力と温度の挙動および故障したコンポーネントの状態と関連付けます。いくつかの独立した観察によって湿気への曝露と内部劣化が裏付けられる場合、受信機の乾燥機の湿気飽和は、経年劣化、不十分な冷却、または開放系への曝露のみから推測される場合よりもはるかに強力な診断となります。

修理範囲を湿気にさらされるシナリオに合わせる

レシーバーのドライヤーの湿気飽和または重大な湿気への曝露が証拠によって裏付けられると、次の決定は単にドライヤーを交換するかどうかだけではありません。修理範囲には、システムがどのように暴露されたか、どのような汚染が発見されたか、どのコンポーネントが開いたか破損したか、レシーバー/ドライヤー機能が別のアセンブリに統合されているかどうかを反映する必要があります。管理されたサービス中に一時的に開いたシステムは、大規模な漏れによって冷媒充填量が失われ、未知の環境条件下で密閉されていない状態のシステムとは異なるリスク プロファイルを示します。

コンポーネントの履歴も重要です。もし A/C コンプレッサーが 機械的に故障したため、技術者はオイルと冷媒回路に 2 番目の汚染メカニズムの痕跡があるかどうかを判断する必要があります。湿気、劣化した油、金属摩耗、その他の残留物が共存する可能性があります。広範囲の汚染パターンを特定せずに 1 つの故障したコンポーネントを交換すると、次のコンポーネントが同じ状況にさらされる可能性があります。

湿気による損傷と重度の機械的汚染を混同しないでください

黒ずんだオイルや損傷したコンポーネントがあると、技術者は汚染されたすべてのシステムを同じ故障カテゴリに割り当てたくなります。そうなると、間違った修理計画が作成される可能性があります。コンプレッサーの深刻な摩耗により、回路全体に金属材料や劣化した潤滑剤が分布する可能性があり、湿気に関連した劣化では、腐食、オイル交換、堆積物、乾燥剤の負荷が異なる組み合わせで発生する可能性があります。重いコンプレッサーの破片が存在する場合は、その証拠をその特性と比較してください。 エアコンコンプレッサーの黒死病。 合理的に使用し続けることができるものを決定する前に、

根本原因と修復結果を分離する

レシーバー ドライヤーの飽和は、システムが開かれた本来の理由ではなく、暴露の問題の証拠である可能性があります。コンデンサーの漏れ、ホースの損傷、コンプレッサーシールの故障、衝突、または以前の修理により、暴露の機会が生じる可能性があります。診断では、修復を開始したコンポーネントとその後に生じた汚染状態の両方を特定する必要があります。

一緒に置き換える必要があるものを定義する

コンプレッサーの損傷と湿気への曝露が重なると、交換リストがコンプレッサー自体を超えてしまう可能性があります。正しい範囲は、アーキテクチャ、汚染の深刻度、保守性、および製造元の手順によって異なります。追加の修理計画のコンテキストについては、次の考慮事項を比較してください。 A/C コンプレッサー キットと裸のコンプレッサーを決定します。 単一のコンポーネントを自動的に注文するのではなく、

なぜ避難しても化学的に消費された乾燥剤の能力を回復できないのか

真空排気により、適切な条件下で空気と蒸発した水分が除去されますが、乾燥剤の保持能力には限界があります。露出によってその容量の多くが消費されると、真空だけではレシーバー ドライヤーを未使用の状態に戻すことはできません。

この区別は、長期間または不十分に制御された暴露の後では特に重要です。真空ポンプは、すでに発生した腐食を元に戻したり、潤滑剤の劣化を修復したり、あらゆる堆積物を除去したり、乾燥剤が元の能力を回復したことを保証したりするものではありません。システムが適切な真空に達し、それを維持しているという事実は、貴重なサービス証拠ですが、レシーバー ドライヤーが継続使用に適した状態であるかどうかとは別の質問への答えになります。

一体型レシーバードライヤーが交換の決定を変える

最新のコンデンサーの多くは、コンデンサー アセンブリにレシーバー ドライヤー機能を組み込んでいます。交換可能な乾燥剤カートリッジまたはサービス プラグへのアクセスを提供する設計もあれば、別のサービス アプローチが必要な設計もあります。したがって、部品を注文する前に識別を行う必要があります。技術者は、コンデンサーの設計、OE リファレンス、サービス情報、フィッティング、寸法、および利用可能な交換構成を検査する必要があります。

湿気にさらされたという理由だけで、すべての統合設計でコンデンサーの完全な交換が必要であるとは考えないでください。逆に、小さくて実用的に見えるプラグが、乾燥剤要素が利用可能であるか、独立して交換するのが適切であることを意味するとは考えないでください。アプリケーション固有の構造によって実際のオプションが決まります。購入者が比較する エアコンコンデンサーは レシーバードライヤー機能の有無と交換ユニットに何が付属するかを確認してください。

凝縮器の状態が決定の一部となる場合

コンデンサーに漏れがある、物理的に損傷している、内部が汚染されている、または修理に必要なサービスを提供できないレシーバードライヤーが組み込まれている場合、コンデンサーの交換が全体的な範囲の一部となる場合があります。複数のアプリケーションを調達するディストリビュータおよび修理ネットワークの場合、 エアコンコンデンサーの卸売に関する お問い合わせは、車両の説明だけに頼るのではなく、ドライヤーの構成を指定する必要があります。

設置前の保管と梱包に関する事項

湿気管理は、交換部品が工場に到着する前に始まります。乾燥剤が組み込まれたレシーバー ドライヤーおよびコンデンサーは、冷媒ポートが効果的に密閉され、適切な状態で梱包された状態で到着する必要があります。輸入業者、卸売業者、および修理ネットワークは、キャップの破損、プラグの紛失、包装の破れ、明らかな腐食、またはコンポーネントが開けられたまま保管されていた形跡がある場合は、避難によって不確実な保管が補償されると想定するのではなく、入荷検査の問題として扱う必要があります。

レシーバードライヤーと統合コンデンサーの品質チェックリスト

• 到着時にカートンと内部の保護パッケージが損傷していないことを確認してください。

• 冷媒ポートに適切な保護キャップまたはプラグが取り付けられており、目に見える形で開いたままになっていないことを確認してください。

• フィッティング、ねじ山、シール面、ブラケット、およびサービスプラグに輸送時の損傷がないかどうかを検査します。

• コンポーネントの外部腐食、衝撃痕、接続部の曲がり、開閉可能なポートの周囲の汚れを確認します。

• レシーバー/ドライヤー構成が注文したアプリケーションと一致していることを確認します。

• 乾燥剤エレメントが統合されているか、個別に保守可能であるか、または完全なアセンブリの一部として提供されているかを確認します。

• 設置手順でポートを開ける必要があるまで、倉庫での取り扱い中や作業場での準備中はポートを密閉したままにしてください。

• 現場で繰り返される問題を調査する場合は、部品番号、アプリケーションリファレンス、バッチ情報、および梱包の異常を記録します。

倉庫での取り扱いは品質管理の一環です

技術的に正しいコンポーネントであっても、保管または再梱包中に保護シールが損なわれると、不確実性が生じる可能性があります。販売代理店の手順は、冷媒ポートの不必要な開放を最小限に抑え、パッケージが損傷したりキャップが紛失したユニットを隔離するための明確な方法を提供する必要があります。

受入検査は供給とサービスの問題を区別するのに役立ちます

後の保証調査で湿気汚染の疑いがある場合、受領時のパッケージ、ポートシール、フィッティング、およびラベルの写真が有用な証拠となる可能性があります。この文書は、入荷した製品の状態と、倉庫での取り扱い、設置、またはその後のシステム サービス中に発生した可能性のある暴露を区別するのに役立ちます。

レシーバードライヤーまたはコンデンサーの見積もりにはどのような情報を含める必要がありますか?

有用な見積もりは、正確なアプリケーション データから始まります。車両のメーカーとモデルだけでは、コンデンサーのバージョン、ポート構成、寸法、レシーバーとドライヤーの配置、または地域の違いを区別できない場合があります。購入者は、入手可能な場合は OE または交換番号、車両または機器の用途、モデル年または関連する生産情報、元のユニットの写真、接続の詳細、および必要な数量を提供する必要があります。

商業購入の場合は、仕向け先の市場、予想される注文量、梱包要件、および要求が個別のレシーバー ドライヤーなのか、統合されたコンデンサー アセンブリなのか、それとも複数の冷却および A/C コンポーネントなのかも明記してください。混合注文を構築している輸入者は現在の状況を確認できます 輸入業者と卸売業者が 調達リストを作成しながら取引を行うことができます。

レシーバードライヤーの湿度飽和に関するよくある質問

長時間掃除機をかければ、湿気にさらされたレシーバードライヤーを常に節約できますか?

湿気を含んだレシーバードライヤーが元の有用な乾燥剤容量を回復することを保証する普遍的な真空持続時間はありません。適切な条件下では、真空排気により除去可能な水分を除去できますが、乾燥剤の充填、腐食、潤滑剤の劣化、またはすでに発生したその他の結果が逆転するとは考えるべきではありません。該当するサービス手順とともに、暴露履歴とコンポーネントの状態を評価します。

黒ずんだエアコンオイルは酸による損傷を証明しますか?

いいえ、黒ずんだオイルや変色したオイルは調査に値する診断証拠ですが、外観だけでは正確な原因を特定することはできません。熱ストレス、コンプレッサーの摩耗、破片、以前に使用した材料、湿気による劣化、および混合汚染がオイルの状態に影響を与える可能性があります。単一の機構を割り当てる前に、より広い冷媒回路を検査してください。

エアコンシステムを開けるたびにレシーバードライヤーを交換する必要がありますか?

すべての車両およびすべての修理状況に適用される、有用な普遍的な暴露時間ルールはありません。コンポーネントの設計、サービス要件、環境条件、事前の乾燥剤の充填、および修理の性質が決定の指針となります。 1 つの暴露しきい値をすべてのシステムに有効なものとして扱うのではなく、アプリケーション固有の手順に従ってください。

一体型レシーバードライヤーはコンデンサーを交換する必要があることを意味しますか?

自動的ではありません。まず凝縮器のアーキテクチャを特定し、その用途に対して乾燥剤要素が個別に保守可能かどうかを判断します。凝縮器自体に漏れ、損傷、汚染がある場合、または必要な乾燥サービスを単独で実行できない場合は、アセンブリ全体を交換することが適切な場合があります。

レシーバードライヤーの飽和水分により、新しいコンプレッサーが損傷する可能性がありますか?

システムが汚染されていると、交換用コンプレッサーが修理の信頼性を低下させる状況にさらされる可能性があります。リスクは、湿気、劣化した潤滑剤、腐食生成物、機械的破片、制限事項など、回路内に残留するものによって異なります。したがって、目標は、新しいコンプレッサーを単独の修理として捉えるのではなく、故障の原因となったシステム状態を修正することです。

正しいレシーバー ドライヤーまたは統合コンデンサー構成を調達する

Elecduraparts は、輸入業者、流通業者、卸売業者、修理ネットワーク、および複数の用途にわたって交換用 A/C コンポーネントを調達する部品購入者をサポートします。レシーバードライヤー関連のお問い合わせの場合は、OE または交換番号、車両または機器の詳細、元のコンポーネントとポートの鮮明な写真、必要な数量、および仕向け先の市場を送信してください。ドライヤーがコンデンサーに組み込まれている場合は、見積前に構成を確認できるように、コンデンサー全体の写真と接続の詳細を含めてください。 Elecduraparts にお問い合わせください。 製品のマッチングと見積りサポートについては、アプリケーション リストを添えて
