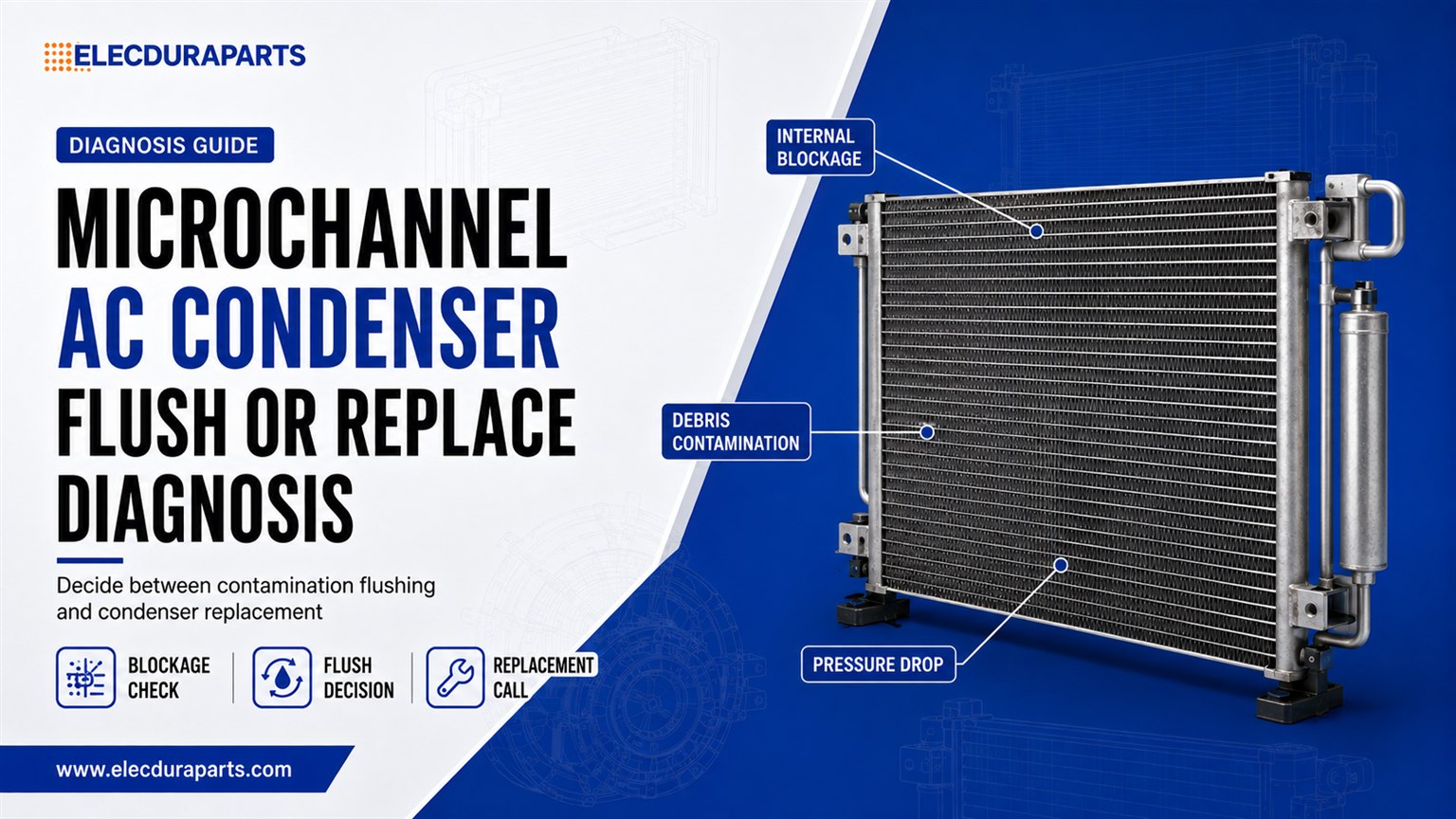

Verontreiniging van AC-condensor met microkanalen: beslissing om te spoelen of te vervangen

Een AC-condensor met microkanalen kan warmte efficiënt overbrengen via vele kleine parallelle koelmiddeldoorgangen, maar diezelfde constructie bemoeilijkt het verwijderen van verontreinigingen. Nadat een compressor metaal, afgebroken olie, elastomeerfragmenten of droogmiddel heeft afgevoerd, kan de spoelvloeistof door de gemakkelijkste open doorgangen stromen, terwijl de gedeeltelijk geblokkeerde doorgangen worden omzeild. Heldere vloeistof bij de uitlaat bewijst daarom niet dat elke buis en poort schoon is.

De beslissing is niet eenvoudigweg 'moderne condensors kunnen niet worden gespoeld' of 'spoelen totdat het oplosmiddel er schoon uitziet.' Het hangt af van de constructie van de condensor, het type en de hoeveelheid vervuiling, de staat van de olie, toegang tot de stroming, servicerichtlijnen, garantievereisten en of een herhaalbare test acceptabele beperkingen en reinheid kan verifiëren. Als niet kan worden bewezen dat de warmtewisselaar veilig is voor een vervangende compressor, houdt vervanging ervan een groter risico in dan alleen de aanschafprijs.

Snel antwoord: wanneer is vervanging de veiligere beslissing?

Begrijp waarom microkanaalgeometrie vuil vasthoudt

Parallelle doorgangen delen de spoelstroom niet gelijkmatig

Een header verdeelt koelmiddel over vele smalle kanalen. Als sommige doorgangen gedeeltelijk geblokkeerd zijn, volgt de spoelvloeistof bij voorkeur paden met lagere weerstand. De uitlaat kan een sterke stroming vertonen terwijl vervuilde secties stagneren. Een enkele observatie van de totale stroom kan de verdeling over de kanalen niet onthullen.

Puin kan zich verbergen bij de overgangen van poort naar header

Door veranderingen in richting en oppervlak kunnen zwaardere deeltjes bezinken. Olie en afgebroken polymeer kunnen fijne deeltjes binden in afzettingen die niet bewegen bij een korte spoeling. Het omkeren van de richting kan wat materiaal losmaken, maar dit bewijst nog steeds geen volledige verwijdering of verhindert niet dat deeltjes dieper in een andere doorgang terechtkomen.

Kleine passages versterken de gedeeltelijke restrictie

Een kleine afzetting neemt een groter percentage van de oppervlakte van een microport in beslag dan in een grotere buis. Beperking kan de drukval vergroten, het actieve condensoroppervlak verkleinen, de kopdruk verhogen en warmte vasthouden. De parallelle stroming versus kronkelige condensor verklaart waarom de constructie de bruikbaarheid verandert. Vergelijking van

Identificeer de besmettingsbron vóór het doorspoelen

Scheid interne compressorstoring van externe vervanging

Een compressor kan bij een koppelingsspoel, asafdichting, montageschade of besturingsfout worden vervangen zonder dat er metaal vrijkomt. In die gevallen mag de condensor geen destructief vuil bevatten. Omgekeerd kunnen vastlopen, schade aan lagers, slijtage van de cilinder of zuiger, breuk van het riet en oververhitte olie materiaal in de afvoerleiding verspreiden. Bewaar de defecte compressor en olie voordat u een condensorbeslissing neemt.

Gebruik nauwkeurige verontreinigingsbeschrijvingen

Registreer kleur, textuur, deeltjesgrootte, magnetische respons, indien van toepassing, hoeveelheid en monsterlocatie. 'Vuil' is niet genoeg. Fijn zilvermetaal, zwarte olie, rubberfragmenten en wit droogmiddelpoeder vereisen verschillende brononderzoeken. De De Black-Death -gids voor AC-compressoren behandelt ernstige interne defecten in plaats van elk donker oliemonster.

Inspecteer eerst de afvoerzijde

Materiaal dat in de compressor wordt gegenereerd, bereikt normaal gesproken eerder de afvoerslang en condensor dan stroomafwaartse componenten. Controleer poortresidu, teruggewonnen olie, slangdempers en goedgekeurde filtermonsters. Spoel het systeem niet door voordat u bewijsmateriaal heeft verzameld, omdat de procedure het materiaal opnieuw verdeelt en de garantieanalyse verzwakt.

Bepaal de exacte condensor- en drogerconstructie

Controleer of de ontvangerdroger is geïntegreerd

Veel condensors bevatten een aan de zijkant gemonteerde drogerpatroon of een permanent geïntegreerd droogmiddelgedeelte. Sommige cartridges kunnen worden gerepareerd; anderen kunnen dat niet. De condensor met geïntegreerde ontvangerdroger moet worden geïdentificeerd aan de hand van poorten, bus, dop en onderdeelgegevens, niet alleen aan het uiterlijk.

Droogmiddelverontreiniging verandert de reikwijdte

Bij een gescheurde zak of beschadigde cartridge kunnen er kralen of poeder via de vloeistofleiding vrijkomen. Door alleen de condensor te spoelen wordt geen materiaal verwijderd dat zich al in slangen, expansieapparaten of andere componenten bevindt. Vervang vochtregulerende onderdelen en inspecteer het hele circuit volgens de procedure van de fabrikant.

Identificeer interne scheiders en geluiddempers

Sommige condensors en slangen zijn voorzien van voorzieningen die vuil opvangen of voorkomen dat de omgekeerde spoeling alle gebieden bereikt. De havenlocatie onthult geen interne routering. Gebruik producttekeningen, service-informatie of bouwgegevens van leveranciers. Een onderdeel dat bestemd is om weer in gebruik te worden genomen, mag niet worden geboord, gesneden of gewijzigd.

Evalueer of spoelen is toegestaan

Begin met servicebegeleiding voor voertuigen en componenten

Sommige fabrikanten specificeren condensorvervanging na gedefinieerde compressorstoringen; anderen staan ​​reiniging onder beperkte omstandigheden en met goedgekeurde apparatuur toe. Garantieprogramma's kunnen ook vervanging vereisen. Volg de exacte koelmiddel-, compressor- en condensortoepassing in plaats van een algemene winkelregel toe te passen.

Goedgekeurde oplosmiddelen en droogstoffen

Een spoelmiddel moet compatibel zijn met aluminium, afdichtingen, olie, koelmiddel en apparatuur en moet volledig worden verwijderd. Achtergebleven oplosmiddel kan het smeermiddel verdunnen of reageren onder systeemomstandigheden. Perslucht kan vocht of olie bevatten; gebruik de gespecificeerde drooggas- en terugwinningsmethode. Laat koelmiddel of gevaarlijke oplosmiddelen nooit op onjuiste wijze vrijkomen.

Spoel niet door onderdelen die niet onderhouden kunnen worden

Compressoren, expansieapparaten, ontvangerdrogers, accumulatoren en sommige geluiddempers zijn doorgaans uitgesloten van spoelen. Isoleer of vervang ze zoals aangegeven. Het forceren van vuil in een expansieklep of droogmiddelcomponent kan een nieuwe beperking veroorzaken.

Ontwerp een spoelpoging die bewijs oplevert

Meet het teruggewonnen materiaal per pas

Gebruik schone verzamelmedia en label elke richting en cyclus. Filter de teruggewonnen vloeistof door een gedefinieerd medium waar het goedgekeurde proces dit toelaat, en vergelijk vervolgens de hoeveelheid en het type deeltjes. Alleen al de heldere kleur mist fijn metaal. Ga alleen door binnen de limieten voor oplosmiddel, druk en duur.

Keer de richting om wanneer de procedure dit toelaat

Omgekeerde stroming kan deeltjes verplaatsen die vastzitten bij een ingang, maar kan ze ook verplaatsen. Vergelijk teruggewonnen materiaal uit beide richtingen. Trek niet de conclusie dat een laag einddeeltjesaantal betekent dat ontoegankelijke kanalen schoon zijn.

Registreer de stroom en drukval

Een gekalibreerde armatuur kan de stroom bij een gedefinieerde vloeistof, temperatuur en druk vergelijken met een bekende goede condensor met hetzelfde onderdeelnummer. De totale stroom die na reiniging laag blijft, ondersteunt de beperking. Een normale totale stroom bewijst nog steeds geen gelijke kanaalverdeling of afwezigheid van vastgehouden schurende deeltjes.

Lektesten zijn een aparte acceptatietest

Spoeldruk en verwijdering van vuil bewijzen niet dat het koelmiddel afdicht. Lektest met goedgekeurd droog gas, tracer, vacuüm of een andere gespecificeerde methode. De De lektestmethoden voor AC-condensors moeten onafhankelijk van de zuiverheidstests worden gekozen.

Herken het bewijs dat het doorspoelen is mislukt

Verbind de condensorbeslissing met de compressorgarantie

Scheid interne beperking van extern luchtstroomverlies

Een vervuilde microkanaalkern kan de koelmiddelstroom verminderen, maar gebroken vinnen, vuil, plastic zakken, ventilatorstoringen, recirculatie en een verkeerd geïnstalleerde mantel kunnen ook hoge druk en een slechte warmteafvoer veroorzaken. Problemen met de externe luchtstroom beïnvloeden vaak het oppervlaktetemperatuurpatroon en de druk het sterkst bij stationair draaien, terwijl er onder de voertuigsnelheid een koelmiddelbeperking kan blijven bestaan. Test de AC-condensorventilator , reinig de luchtzijde en herstel de afdichtingen voordat u besluit dat de interne doorgangen geblokkeerd zijn.

Zoek naar een plaatselijke temperatuurdaling van het koelmiddel

Een beperking kan een onevenredige temperatuurverandering veroorzaken bij een header, poort of groep kanalen. Vergelijk inlaat-, uitlaat- en oppervlaktepatroon onder stabiele belasting. Vorst of een koude plek zijn een aanwijzing, maar faseverandering en slechte verdeling hebben ook invloed op de temperatuur. Gebruik drukmetingen op goedgekeurde onderhoudspunten en boor geen fittingen in een condensor en voeg geen fittingen toe.

Maak onderscheid tussen verontreiniging en structurele schade

Impact, beugelspanning, trillingen en corrosie kunnen een buis of header barsten, onafhankelijk van intern vuil. Een lekkende kern wordt niet gerepareerd door spoelen. Breng kleurstof- of elektronisch lekbewijs in kaart, inspecteer de vrije positie van de montage en controleer of de slangen niet aan de poorten trekken. Gebruik de criteria voor het repareren of vervangen van condensorlekken, waarbij de integriteit van de afdichting, in plaats van de zuiverheid, de beslissing bepaalt.

Maak de beugels niet recht door de koelmiddelbuizen te vullen

Ondersteun de beugel en volg de goedgekeurde reparatielimieten. Door de condensor op één lijn te brengen met de montagebouten, wordt spanning in de hardsoldeerverbindingen opgeslagen en kan er na thermische cycli een lek ontstaan. Vergelijk de positie van de vervangende beugel en poortklokken met het origineel vóór installatie.

Bereken de kosten van onzekerheid

Het hergebruiken van een condensor kan de directe kosten van onderdelen verlagen, maar een niet-geverifieerde kern kan de kosten voor arbeid, koelmiddel, olie, droger, compressor, stilstand van het voertuig en garantiekosten verhogen als de reparatie zich herhaalt. Vervanging brengt ook kosten en montagerisico's met zich mee, dus de beslissing moet gebaseerd zijn op de ernst van de storing en op bewijsmateriaal, in plaats van op een regel die altijd de voorkeur geeft aan nieuwe onderdelen. De De analyse van de reparatiekosten van de AC-condensor moet de ontsmetting van het circuit en de blootstelling aan herhaalde storingen omvatten.

Gebruik een schriftelijke beslissingspoort

Definieer omstandigheden die automatisch vervanging vereisen, omstandigheden die een goedgekeurde spoelpoging toestaan, het bewijs van doorstroming en reinheid dat daarna vereist is, en wie het restrisico accepteert. Dit voorkomt dat twee monteurs dezelfde verontreiniging verschillend behandelen en geeft inkoopteams een verdedigbaar garantierecord.

Controleer het volledige pad van afvoer naar zuiging

Volg de richting van het vuil uit de afvoer van de compressor via de slang, de condensor, de droger, de vloeistofleiding, het doseerapparaat, de verdamper, de accumulator (indien gebruikt) en de zuigleiding. Noteer welke componenten geluiddempers, zeven, parallelle doorgangen, droogmiddel of niet-onderhoudbare kleppen bevatten. Een schone vervangingscondensor kan een compressor niet beschermen als een ander vastgehouden onderdeel later deeltjes vrijgeeft.

Label monsters op locatie

Door alle olie en afval in één container te verzamelen, wordt de informatie over de distributie verwijderd. Gebruik schoon geëtiketteerde monsters van de compressorpoorten, de condensorinlaat en -uitlaat, de droger en de stroomafwaartse lijn waar de procedure dit toelaat. Meer vuil bij de inlaat van de condensor dan bij de uitlaat kan retentie ondersteunen, maar afwezigheid bij een toegankelijke poort bewijst niet dat de interne kanalen schoon zijn.

Controleer de netheid van de werkplaats tijdens de reparatie

Sluit elke open lijn af, reinig gereedschappen en spruitstukverbindingen, voorkom pluisjes en houd nieuwe componenten afgedicht. Een technicus kan deeltjes introduceren na een succesvolle spoeling. Gebruik compatibele doppen in plaats van tape die lijm afgeeft, en blaas geen ongecontroleerde lucht door het koelmiddelcircuit.

Controleer de verontreinigingscontrole van de apparatuur

Apparatuur voor het terugwinnen, vullen en spoelen kan verkeerde olie, kleurstof, afdichtmiddel, oplosmiddel of koelmiddel uit een ander voertuig bevatten. Volg het onderhoud van de apparatuur en de vereisten voor speciale slangen. Leg het machine- en serviceproces vast als de traceerbaarheid van de garantie belangrijk is.

Inspecteer na de laatste inbedrijfstelling elk bruikbaar scherm of bemonsteringspunt gespecificeerd door de fabrikant en vergelijk de drukken en leidingtemperaturen opnieuw na een volledige warmtebehandeling. Bij een reparatie die enkele minuten normaal lijkt, kunnen achtergebleven deeltjes vrijkomen of pas verstoppingen optreden nadat olie en koelmiddel door elk actief traject zijn gecirculeerd. Stop het systeem als het geluid, de druk, de temperatuur of de compressorstroom abnormaal worden, en bewaar het nieuwe bewijsmateriaal voordat u het circuit opnieuw opent. Noteer de uiteindelijk geaccepteerde meetwaarden met de reparatieorder en de batchnummers van de vervangende onderdelen.

Een vastgehouden deeltje kan de vervanging vernietigen

Vuil kan van de condensor naar de vloeistofleiding, het doseerapparaat, de verdamper en de zuigzijde terechtkomen. Schurend materiaal keert vervolgens terug naar de nieuwe compressor. Een herhaalde aanval kan te wijten zijn aan de vervanging, ook al was de achtergebleven condensor de oorzaak.

Documenteer waarom de condensor werd hergebruikt of vervangen

Registreer de storingsmodus van de compressor, olie- en vuilmonsters, constructie van de condensor, onderhoudsinstructies, spoelmiddel, terugwinningsfilters, stroom-/drukresultaten, lektest, drogen en uiteindelijke beslissing. Volg de Garantiedocumentatie AC-compressor.

Vervang de ontvangerdroger of accumulator indien nodig

Het openen van het systeem en vervuiling van de compressor vereisen doorgaans vervanging van vochtbestrijding. Houd het nieuwe droogmiddel afgesloten tot de montage. Gebruik de vervangingsgids voor de ontvangerdroger en onderscheid deze van een accu.

Stel het gerepareerde systeem in bedrijf

Stel de olie- en koelmiddelmassa af op basis van bewijsmateriaal

Houd rekening met olie die is verwijderd met de compressor, condensor, slangen, spoeling en andere componenten. Bevestig nieuwe compressorvoorvulling en de exacte Hoeveelheid en type compressorolie . Evacueer en vul de gespecificeerde koelmiddelmassa; compenseer een beperking niet door een tariefwijziging.

Bewaak de druk aan de hoge kant en de onderkoeling

Met geverifieerde luchtstroom en belasting, registratiedruk, temperatuur van de vloeistofleiding, onderkoeling indien van toepassing, ventilatietemperatuur en compressorbediening. Een vastgehouden restrictie kan een abnormale temperatuurdaling, een verhoogde stroomopwaartse druk, een ongelijkmatige oppervlaktetemperatuur van de condensor of een slechte koeling veroorzaken.

Inspecteer het warmtebeeld als een patroon

Een groot inactief condensorgebied kan een slechte verdeling of verstopping veroorzaken, maar de oppervlakte-emissiviteit, het ventilatorpatroon, de luchtstroom en de faseverandering van het koelmiddel beïnvloeden het beeld. Combineer het thermische patroon met druk-, temperatuur- en stromingsbewijs in plaats van het als enig bewijs te gebruiken.

Vervangingsmatching voor groothandelsbestellingen

Match kern, poorten, droger en montage

Geef het OE-nummer, voertuig en motor, bouwbereik, koelmiddel, kernbreedte/hoogte/dikte, poorttype en -richting, beugellocaties, sensor- of schakelpoorten, ontvanger-drogerconfiguratie, ventilator- en mantelinterface en hoeveelheid op. Een soortgelijke kern kan poorten of drogers in de verkeerde positie plaatsen en lijnspanning veroorzaken.

Bescherm microkanalen tijdens transport

Gebruik verzegelde, schone doppen, een droge verpakking, rand- en beugelsteun, vinbescherming en dozen die draaien voorkomen. Open poorten laten vocht en deeltjes binnendringen vóór installatie. Gebogen beugels kunnen de condensor in montagespanning dwingen en later lekkage veroorzaken.

Definieer bewijs van reinheid en lektesten

De inspectie van de leverancier moet betrekking hebben op de interne reinheid, de staat van de afgesloten poort, druk-/lektest, kernafmetingen, beugelpositie, drogerinstallatie, draadbescherming, traceerbaarheid en verpakking. Een visuele externe controle kan geen interne deeltjes of geblokkeerde doorgangen detecteren.

Recensie van Elecdura AC-condensorreeks, vervangingscontroles voor zware condensors, aftermarket-programma , en groothandel voorwaarden . Stuur de OE-referentie, kern- en poortfoto's, drogerconfiguratie, verontreinigingsbewijs, compressorstoringsrecord, hoeveelheid, verpakkingsvereisten en bestemming via de contactpagina.

Veelgestelde vragen

Kan elke microkanaalcondensor worden gespoeld?

Nee; bouw-, vervuilings- en servicebegeleiding bepalen de beslissing

Parallelle doorgangen kunnen deeltjes tegenhouden, zelfs als de uitlaatvloeistof er schoon uitziet. Volg de exacte fabrikant- en garantievereisten en vervang de condensor als de reinheid niet kan worden geverifieerd.

Bewijst helder spoeloplosmiddel dat de condensor schoon is?

Nee; vloeistof kan beperkte microkanalen omzeilen

Maak gebruik van gefilterde terugwinning, vergelijking van debiet en drukval, kennis van de constructie en de ernst van de verontreiniging. Ernstige verontreiniging met metaal of droogmiddel pleit vaak voor vervanging.

Kan ik een geïntegreerde ontvangerdroger doorspoelen?

Droogmiddelcomponenten worden over het algemeen vervangen en niet gespoeld

Controleer of de cartridge afzonderlijk kan worden onderhouden. Forceer het oplosmiddel niet door het droogmiddel en hergebruik een verzadigde of verontreinigde droger niet.

Waarom valt een nieuwe compressor uit nadat de oude condensor is doorgespoeld?

Achtergebleven vuil, oplosmiddel, vocht of restricties kunnen de vervanging beschadigen

Bekijk de oorspronkelijke storing, de verontreinigingsdocumentatie, de condensorconstructie, het reinigingsbewijs, de drogeromvang, de oliebalans, de evacuatie en het vullen.

Wat moet een aanvraag voor condensorvervanging omvatten?

Stuur montage-, constructie- en vervuilingsdetails

Geef het OE-nummer, de toepassing, het koelmiddel, de kernafmetingen, poorten, beugels, type droger, foto's, bewijs van compressorstoring/puin, hoeveelheid, verpakking en bestemming op.
