ビュー: 0 著者: Elecdura 公開時間: 2026-08-19 起源: エレクデュラ

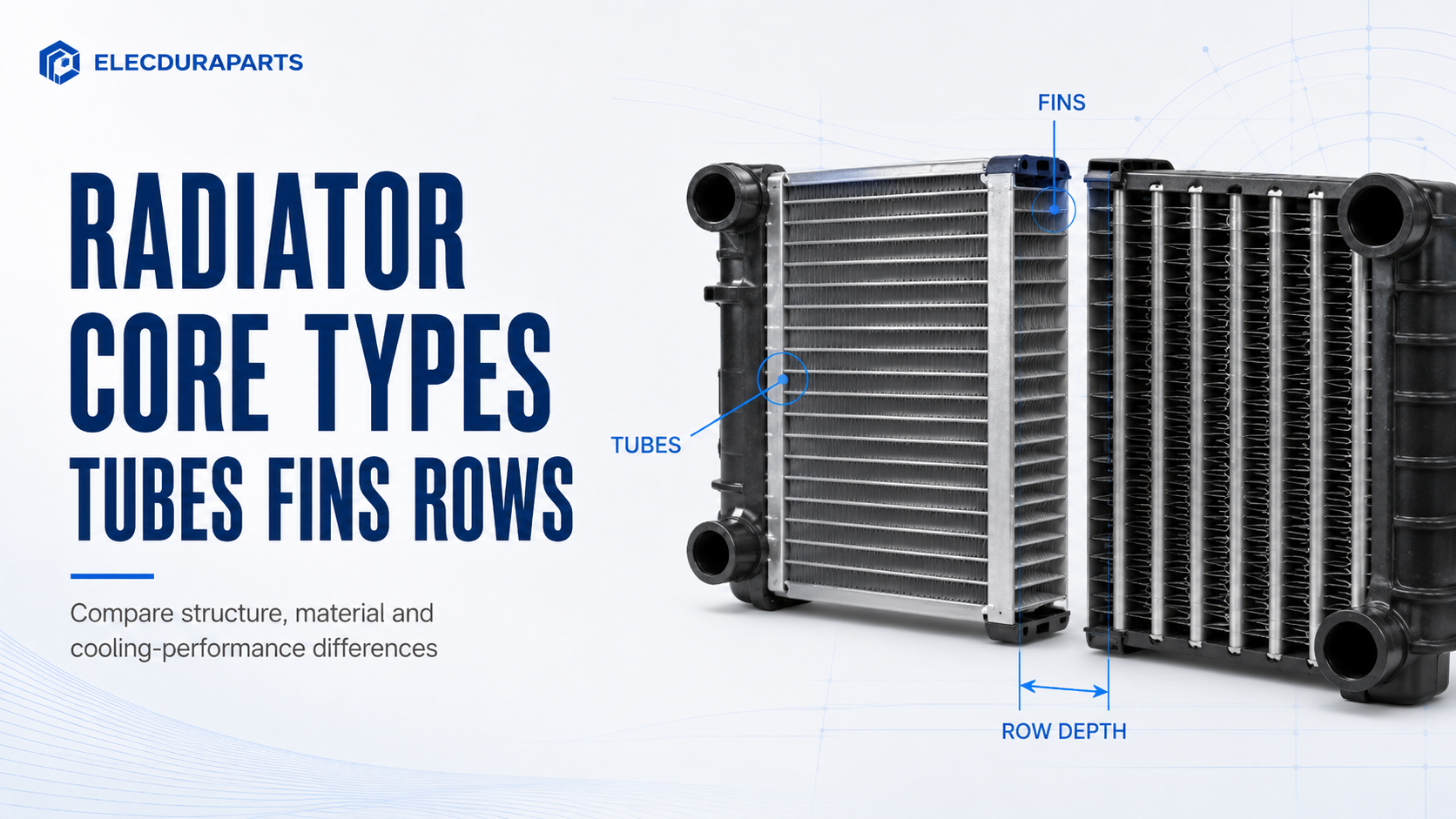

ラジエーターの性能は「列数」だけでは判断できません。熱遮断は、チューブの幅と深さ、チューブの数、冷却剤の速度、フィンの形状、ルーバーの密度、前面面積、コアの厚さ、材質、通気抵抗、および冷却パッケージ全体によって異なります。厚い交換品は、空気の流れを妨げたり、冷却剤の分配が不十分な場合、パフォーマンスが低下する可能性があります。
変数 |
潜在的な利点 |
トレードオフ/リスク |
|---|---|---|
幅広のチューブ |
より多くのチューブとフィンの接触 |
製造と圧力の要件 |
より多くの行/厚さ |
より多くの表面積 |
空気抵抗が大きい。後列では暖かい空気が見えます |
高密度/ルーバーフィン |
きれいな空気中での高い熱伝達 |
ゴミ・虫の詰まりと圧力低下 |
アルミニウムろう付けコア |
軽量、最新の効率 |
修理と腐食システムの考慮事項 |
銅真鍮構造 |
従来の保守性 |
質量とジョイント/構造の違い |
ダウンフローラジエーターは、冷却水を上部タンクから下部タンクに移動させます。クロスフローラジエーターはサイドタンクと水平チューブを使用します。レイアウトは、パッケージング、フィラーの位置、通気、トランスミッション/オイルクーラーの統合、およびホースの位置に影響します。それだけでどちらが決まるわけではありません ラジエターの 冷えが良くなります。
パッケージング、低質量、A/C コンデンサーのスタッキング、ファン制御、クラッシュ構造が主な要素です。
広い前面面積、勾配荷重、給気冷却、サービスアクセス、振動耐久性が重要です。
粉塵の積載、破片の清掃、低速高負荷作業、リバーシブルファンおよび積み重ねられたクーラーにより、超高密度フィンピッチが不適切になる可能性があります。
出口が揃っている場合でも、代替品を使用すると、ファンシュラウドシール、コンデンサー間隔、冷却剤バイパス、トランスミッションクーラー容量、圧力キャップネック、センサーポート、または取り付け応力が変更される可能性があります。カタログの幅/高さだけでなく、熱アーキテクチャと設置寸法も比較してください。
ラジエーターが邪魔されない外気を受けることはほとんどありません。グリル、防虫網、 A/C コンデンサー、給気クーラー、油圧クーラー、ガード、ラジエーターはすべて同じストリームを占有する場合があります。後部熱交換器にフィン密度を追加すると、静圧が十分に上昇し、すべての層を通過する総流量が減少します。したがって、正しい比較には、クリーンおよびダーティの圧力降下、ファンの動作点、シュラウドのシール、および各コアに到達する空気の温度が含まれます。
密集したルーバーは、クリーンな乗用車パッケージ内で優れた熱伝達を実現します。農業や建設現場では、同じ形状がもみがらや細かい鉱物粉塵で急速に橋を架ける可能性があります。購入者は、破片の種類、清掃間隔、アクセス方向、圧縮空気、低圧水、またはリバーシブルファンを使用するかどうかを文書化する必要があります。開いた通路を維持する実用的なコアは、現場で絶縁される実験室で効率的なコアよりも優れた性能を発揮します。
冷却剤は、停滞領域や過剰な速度を生じさせることなく、アクティブなチューブ全体に分割されなければなりません。ヘッダーの設計、チューブの数、内部の乱流、パスの配置、出口の位置が分布に影響します。コアを厚くすると、クーラントの量が増えますが、フェースの一部が十分に使用されないままになります。入口面と出口面にわたる温度マッピングを、検証済みの流量および圧力降下のデータと組み合わせると、タンク温度を 1 点で測定するよりも有益です。
「2 列」および「3 列」は構造を説明しますが、チューブの幅、壁の厚さ、間隔、フィンの接触は省略されています。 2 本の幅広のチューブは、数本の細いチューブよりも効果的なチューブとフィンの面積を提供すると同時に、より低い温度ペナルティで空気が背面に到達することを可能にします。行数は、同じ空気流および冷却剤の流れの条件下で同じ構造ファミリの設計を比較する場合にのみ役立ちます。
反復可能な負荷の下での苦情、エンジンとラジエーターの冷却水温度、ファン コマンドまたはクラッチの接続、およびフェイス全体の温度パターンを記録します。均一に熱い入口とはるかに冷たい出口は、負荷に応じて通常の熱遮断または制限された流れになる可能性があります。冷たい孤立したストライプはチューブが詰まっていることを示している可能性がありますが、気流の影、シャッター、積み重ねられたクーラーも同様のパターンを作成する可能性があります。熱画像はスクリーニングツールであり、独立した判定を行うものではありません。
容量に関する苦情がある場合は、大型のラジエーターを注文する前に、冷却剤の濃度、キャップの機能、エア抜き、ポンプの状態、サーモスタットの移動量、ホースの完全性、燃焼ガスの証拠の検査を開始する必要があります。空気側では、ファンの方向、シュラウド内のブレードの深さ、再循環ギャップ、外部汚染を確認します。関連する ファン クラッチ診断ガイドは、 ファンの駆動不足とラジエーターの制限を区別するのに役立ちます。
圧力テストにより、外部漏れや接合部の欠陥が明らかになることがあります。熱伝達能力や内部の清浄度は確立されません。同様に、障害物のない庭のホースの流れテストでは、車両の温度、圧力、ポンプの流れを再現できません。それぞれの観察結果を実際に答えられる質問に使用してください。
OE および車両/機械/エンジン。
コアの高さ、幅、厚さおよび構造。
タンクの向き、入口/出口の位置および直径。
フィラーネック、ドレン、センサー、ブリードポート。
トランスミッション・オイルクーラー一体型とフィッティングタイプ。
ファンシュラウドとコンデンサーの取り付け。
デューティサイクル、周囲環境、塵埃、および梱包材からの保護。
乗用車用ラジエーターは、厳重にパッケージ化された熱モジュール内で動作します。コンデンサー、アクティブ グリル シャッター、電動ファン、アンダーボディ パネルは空気経路の一部です。交換用コアは、ファンによって生成された空気がフィンを迂回できないように、取り付け深さとシール面を維持する必要があります。また、コンデンサーとエンジンに対して設計上のクリアランスを残す必要があります。追加の厚さは、ファンを動かしたり、シャッターに干渉したり、コア間の破片の橋渡しを防ぐために必要なギャップを減らしたりする場合には、自動的には役に立ちません。
現代の制御戦略は、「大きいほど良い」という単純な比較を複雑にしています。 ECU は、ファン速度、マッピングされたサーモスタット、電動ポンプ、またはグリル シャッターの位置によって冷却剤の温度を調整できます。通常動作点が明らかに高温になっているのは、意図的なものである可能性があります。コアの選択では、検証せずにジオメトリを変更して強制的に温度を下げるのではなく、指定されたシステム応答を復元する必要があります。
トラックのラジエーターは、長い坂道、高い組み合わせ総重量、低い道路速度、高い周囲温度の間の熱を遮断する必要があります。冷却パッケージには給気クーラー、A/C コンデンサー、オイル クーラーが含まれる場合があるため、スタック全体にわたる制限が重要になります。大型のタンク、マウント、ホース接続部でもフレームの動きや振動が発生します。購入者は、コアの寸法と同じくらい注意深く、取り付け絶縁、ヘッダー サポート、チューブとヘッダーのジョイント、および統合されたクーラー接続を比較する必要があります。
フリートは、ラジエーターの初期価格よりも、アクセス時間と繰り返しの清掃により多くの損失を被る可能性があります。排水口の位置、取り外し可能なガード、掃除へのアクセス、既存のシュラウドとの互換性は労働力に影響します。アプリケーションが作業場から遠く離れた場所で運用されている場合、修理戦略と予備の在庫状況により、大量の乗客のアプリケーションとは異なる構築の優先順位が正当化される可能性があります。これらは運用上の決定であり、ある材料が普遍的に優れていることを証明するものではありません。
掘削機、ローダー、収穫機、採掘機は、車両速度が低いときに最大の熱を発生することがよくあります。ファンは、ほこり、チャフ、および複数の冷却器を通して空気を引き込む必要があります。フィンの間隔、保護スクリーン、および可逆的な洗浄サイクルは、公称列よりも重要な場合があります。コアは、検査のためにアクセス可能な状態を維持しながら、振動と熱サイクルに耐える必要があります。より広範な Elecduraparts の卸売プログラムは 、適合する冷却パッケージをサポートできますが、問い合わせではマシンのモデル、エンジン、環境、およびクーラースタックの配置を特定する必要があります。
アルミニウムコアは通常、フラットチューブと機械的に効率の良いフィンを組み合わせた軽量アセンブリです。それらの性能は、合金の選択、ろう付けの品質、フィンの接着、チューブの壁、腐食制御によって決まります。外部の塩分、内部の冷却剤の化学物質、迷走電流はすべて損傷の原因となる可能性があります。きれいな金属の外観は、合金、接合部の完全性、耐圧性を証明するものではないため、受入検査では仕上がりと検証された仕様に焦点を当てる必要があります。
銅と真鍮のラジエーターは、さまざまなチューブ、フィン、はんだ付け接合方法を使用します。適切な修理工場のある市場で修理できる場合もありますが、追加される質量、ジョイントの数、形状を考慮する必要があります。ある構造を別の構造に置き換えるには、検証済みの完全なアセンブリが必要です。取り付け、キャップ、ポート、エアフロー、ファンの位置、熱性能がすべて適切なままである必要があります。実際の熱経路は接触抵抗と形状によって制御されるため、材料の導電率だけでは設置されたパフォーマンスを予測することはできません。
すべてのエンジン冷却回路には、いくつかの金属、エラストマー、プラスチックが含まれています。冷却剤の配合、水質、濃度、サービス間隔により、システム全体が保護されます。汚染された冷却液を修正せずにラジエーターを選択すると、新しいコアの寿命が短くなる可能性があります。したがって、調達仕様書には、普遍的な互換性を主張することなく、既知の場合には意図される冷却剤環境を記載する必要があります。
ランダムなサンプルを開封する前に、カートンのラベル、部品参照、発注書に対するバッチのトレーサビリティを確認してください。全体の寸法、取り付け中心、タンクの方向、ポート、および統合されたクーラー継手を承認済みのサンプルまたは図面と比較してください。製品は外観的にはきれいでありながら、隣接するアプリケーションに属している場合があります。正確な同一性により、高価な装備品の返品を防ぐことができます。
浅い角度でコア全体を観察し、潰れたフィンフィールド、不均一なチューブ間隔、不完全なフィン接触、輸送時の歪みを確認します。タンクの圧着または溶接接合部、ヘッダーの位置合わせ、取り付けブラケットおよびねじポートを確認してください。小さなフィンの跡はチューブの損傷とは異なります。許容限度については事前に合意する必要があります。保護パッケージは、フィラーネック、ポート、コア面に荷重がかからないようにする必要があります。
指定されている場合はリークテストが必要ですが、熱遮断ではなくテスト条件での封じ込めを確認します。寸法チェック、構造検証、アプリケーションの検証は引き続き必要です。同様に、制御された証拠がなければ、ある車両からの熱結果を別のデューティ サイクルに一般化することはできません。
新しいサプライヤー、新しいツール、エンジニアリングの変更により、安定した履歴を持つリピート注文よりも詳細なサンプリングが正当化されます。欠陥を種類と場所別に記録することで、個々のユニットを交換するだけでなく、製造プロセスに対処するための是正措置が講じられます。プライベート ラベル プログラムの場合は、ブランドと技術的承認を分離しながら、ラベルの配置、カートンの強度、防湿性、および取り扱いマークを確認します。
有用なラジエーターのリクエストは、OE リファレンスと正確なアプリケーションから始まり、次に取り付けられた証拠を追加します。両面、タンク、ポート、マウント、キャップネック、クーラーフィッティングの写真を提供してください。任意の外縁ではなく、定義されたヘッダ境界の間のコアの高さと幅を測定し、フィンパックの厚さとは別にアセンブリの総厚を記録します。寸法が取り外したオリジナル、図面、またはアフターマーケットのサンプルからのものであるかどうかを述べます。
エンジニアリングレビューの場合は、エンジン出力、車両または機械のクラス、一般的な負荷、周囲範囲、高度、破片の露出、既存のファンの配置、および可能な場合はクーラースタックの順序を追加します。これらの詳細は、検証されていない再設計を許可するものではありません。これにより、サプライヤーはカタログ一致に追加の検証が必要な場合を特定できるようになります。統合されたオイルまたはトランスミッションクーラーが存在する場合は、同一の内部容量を想定するのではなく、取り付けネジ、位置、および回路要件を指定してください。
OE または相互参照、車両または機器のモデル、エンジン コード、市場およびモデル年を送信します。鮮明な正面、背面、側面の写真。コア寸法と全体寸法。入口と出口の直径と位置。取り付けセンター。フィラー、ドレン、ブリード、センサー機能。統合されたクーラーフィッティングの詳細。目標数量。および包装またはラベルの要件。 Elecduraparts は、 ラジエーターの範囲全体を比較します。 行数から推測するのではなく、実際のアセンブリに対して
使用 冷却ファン, ファンモーター, ファンクラッチ, サーモスタット, オイルクーラー, 卸売オイルクーラー, コンデンサー, ファンサプライヤーガイド, サーモスタットガイド, オイルクーラーガイド, エアコンシステム, エアコン部品, 卸売, ご連絡、そして エアフロー診断。 関連パスとしての
チューブとフィンのジオメトリは、行数だけではなくシステムとして評価する必要があります。
タンクの向きはパッケージングと流れのルーティングを変更しますが、それ自体で冷却能力がランク付けされるわけではありません。
実際のコア仕様は、デューティ サイクル、破片への露出、エアフロー、およびサービス アクセスによって決まります。
カタログの高さと幅は、アセンブリ全体、タンク間のスパン、またはアクティブなフィンの面積を表すことができます。 2 つのリストは同じように見えますが、実際の正面面積は異なります。各測定の開始位置と終了位置を尋ね、取り付け基準を比較します。わずかなオフセットによってエアバイパス経路が開く可能性があるため、周囲のシールを確認してください。
追加のフィンは、十分な空気が通過し、表面がきれいな状態に保たれる場合にのみ面積を追加します。緻密なフィンにより制限が強化され、破片が容易に収集されます。このバランスには、ファン能力、車両速度、スタック制限、メンテナンス アクセスが含まれます。
タンク内のトランスミッションまたはオイルクーラーには、独自の取り付け具と容量があります。回路を確認せずにタンクの形状を一致させると、漏れ、接続の不一致、または熱の問題が発生する可能性があります。
列数だけよりも、チューブの設計、前面面積、空気抵抗、フィン効率、冷却剤の分配が重要です。
取り付け、圧力、腐食、ホース、キャップ、ファン、熱容量が一致している必要があります。
厚みがあると空気の制限が大きくなり、後列が暖かい空気にさらされる可能性があります。深さが役立つかどうかは、インストールされたフローによって決まります。
目に見える 1 つの機能を最大限に活用するのではなく、検証済みの熱パッケージを維持してラジエーター コアを選択します。正確なアプリケーション ID から始めます。アクティブコアの寸法、タンク、ポート、マウント、ファンとコンデンサーのインターフェース、キャップの配置、および統合されたクーラーを確認します。次に、持続負荷、道路速度、ファン能力、周囲温度、高度、瓦礫、清掃アクセスを比較します。これらの事実は、フィンの密度、厚さ、構造が適切かどうかを定義します。
パフォーマンスが懸念される場合は、設計を変更する前に証拠を収集してください。冷却液の状態、サーモスタットの動作、ポンプ流量インジケーター、システム圧力、ファンコマンドまたはクラッチの接続、シュラウドのシール、温度分布を確認します。取り替えても、閉じ込められた空気、燃焼漏れ、または必要な空気を移動させないファンを修正することはできません。逆に、見た目がきれいなコアでも内部に制限されたチューブが含まれている可能性があります。各テストを特定の質問に関連付けておくことで、不必要な再設計を防ぐことができます。
繰り返しの卸売注文の場合は、承認されたサンプル、寸法記録、梱包方法、およびバッチのトレーサビリティを保存してください。販売部品番号が変わらない場合でも、チューブ、フィン、タンク、統合クーラー、またはマウントに影響を与えるエンジニアリングの変更を確認します。管理された仕様により、検証済みのアプリケーション データに関連付けられたパフォーマンスの主張を維持しながら、販売代理店とフリートに一貫した装備が提供されます。
診断に関する苦情を、サポートされていない容量に関する苦情に変換しないでください。元のラジエーターの正体と状態、冷却スタックの配置、および高温を発生させた状況を記録します。元のコアが損傷または閉塞している場合は、標準的な正しい交換により、列や厚さを変更せずにパフォーマンスを回復できる可能性があります。純正の容量変更が提案されている場合は、空気流量、冷却剤流量、圧力降下、ファン動作点、および取り付けクリアランスを一緒に検証してください。この証拠に基づいた境界により、ワークショップはすべての過熱をコアサイズの問題として扱うことがなくなり、購入者は見た目は印象的だが互換性のないアセンブリを在庫することから保護されます。
現場での苦情の場合は、比較が完了するまで取り外した部品を保管しておいてください。熱検査中に見つかった汚染パターン、損傷したマウント、タンクの継ぎ目、および低温部分を写真に撮ります。清掃履歴と冷却液の状態を記録します。この証拠は、製造上の欠陥、輸送時の損傷、外部の詰まり、内部の制限、設置時のストレスを区別するのに役立ちます。これがないと、返品されたラジエーターに最終的な損傷が見られる可能性がありますが、それを引き起こしたメカニズムは確認されません。
製品固有の CTA: OE、コア/タンクの寸法、ポートの位置、統合クーラーフィッティング、シュラウド/コンデンサーマウント、デューティサイクル、環境および数量を送信します。
