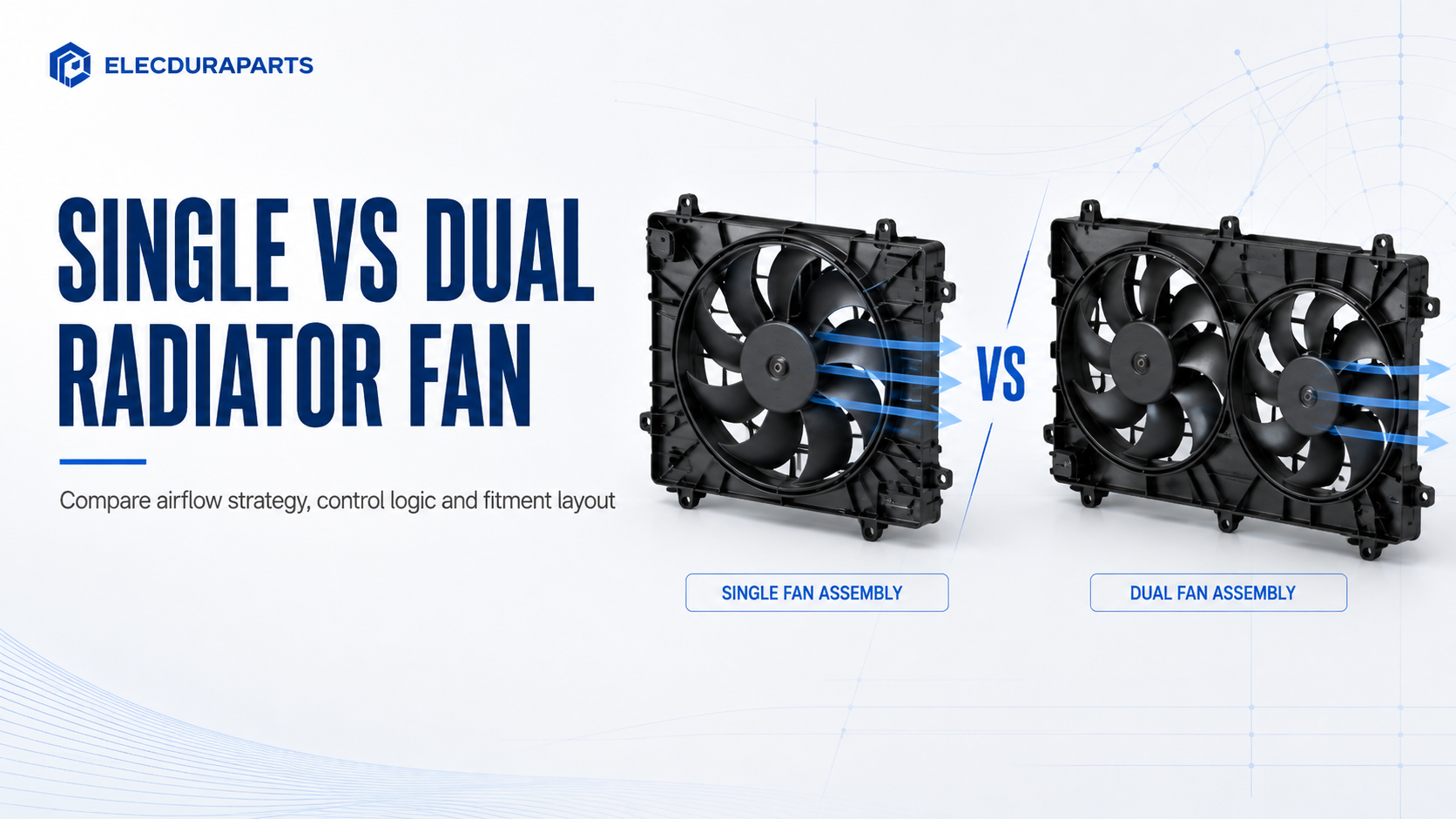

シングルラジエーターファンアセンブリとデュアルラジエーターファンアセンブリ: 制御ロジックと取り付けのマッチング

デュアル ラジエーター ファンは、自動的に単一ファンの高容量代替品になるわけではありません。ファン数は、設計されたエアフロー システムの最も目に見える特徴にすぎません。ラジエーターと A/C コンデンサーの負荷、シュラウドの適用範囲、ブレードの形状、モーターの曲線、電源、制御ステージ、ノイズ目標、利用可能な深さのすべてが元のアーキテクチャを決定します。物理的にボルトオンで取り付けた変換でも、空気の移動が不十分になったり、配線に過負荷がかかったり、誤って回転したり、車両のコントローラーが混乱したりする可能性があります。

正しい決定は制御ロジックから始まります。ご注文の前に ラジエーター冷却ファンアセンブリ、車両が低、中、高のエアフローをどのように制御するか、およびどの部品がシュラウドに統合されているかを特定します。

4 つの一般的なファン アーキテクチャ

この表は診断パターンを説明するものであり、一般的な配線規則ではありません。車両の図とスキャンデータは依然として信頼できるものです。同じモデルファミリーの類似した外観のアセンブリでも、エンジン、トランスミッション、牽引パッケージ、気候オプション、製造日、または市場によって異なる場合があります。

ファン数からは、速度が抵抗、リレー トポロジ、PWM、または統合モジュールによって制御されているかどうかはわかりません。

エンジニアが 1 つまたは 2 つのファンを選択する理由

ファン数よりもコアのカバレッジとパッケージングが重要

1 つの大型ファンで広い円形領域をカバーし、しっかりと密閉されたシュラウドを通して効率的な空気の流れを提供できます。 2 つの小型ファンで広く浅い冷却スタックをカバーしたり、エンジンのアクセサリとの干渉を回避したりできます。シュラウドはコア面を圧力室に変え、空気がブレードの周囲ではなくフィンを通して引き込まれます。モーター速度が正常に聞こえる場合でも、隙間、シールの欠落、またはシュラウドの亀裂により、有効流量が減少します。

ブレード面積が増えても、コアを通過する空気量が増えるとは限りません

ブレードのピッチ、直径、枚数、チップクリアランス、回転、モータートルク、システム抵抗によって動作点が決まります。ラジエーターなしで測定された高いフリーエア定格は、設置されたパフォーマンスを確立するものではありません。関連する質問は、コンデンサー、ラジエーター、保護スクリーン、および隣接するクーラーの抵抗に対する空気の流れです。

の ラジエーターコア とフロントエンドスタックも、必要な圧力性能に影響します。高密度のフィン、積み重ねられた熱交換器、または堆積した破片により抵抗が増加します。あるスタック用に設計されたアセンブリを、単にフレーム寸法が近いという理由だけで別のスタックに移すべきではありません。

A/C の熱負荷が低速動作を決定することがよくあります

A/C コンプレッサーが作動すると、エンジン冷却液が高温になる前に、コンデンサーの圧力によりファンの空気流が要求されることがあります。一部のシステムは最初に 1 つの補助ファンを実行します。他のものは、2 つのファンを直列で実行するか、1 つの可変速度モーターを制御します。したがって、簡単なエンジンの冷えた状態のチェック中にアイドル状態に見えるファンは、正常に動作している可能性があります。

エンジン冷却とコンデンサー冷却には共通の証拠がある

アイドリング時の弱いキャビン冷却、高圧側圧力の上昇、および道路速度での通常の冷却は、不適切な定常空気流を示しますが、自動的に故障したモーターに向かうわけではありません。チェックしてください A/C コンデンサー 面、スタックの清浄度、ファン コマンド、電圧供給、および実際の方向。の エアコン圧力センサーまたはスイッチが ファンの動作を要求する入力になる可能性があります。

電源を投入する前に制御回路を読んでください

やみくもにすべてのファン コネクタにバッテリ電圧を供給すると、モジュールが損傷したり、誤解を招く結果が生じる可能性があります。まず、コネクタがプレーン ブラシ付きモーター、抵抗パック、統合コントローラー、または電源、アース、および通信端子を備えたブラシレス モーターに電力を供給しているかどうかを特定します。

直列/並列デュアル ファンが連動した症状を引き起こす

一般的な構成では、両方のモーターが低速用に直列に接続され、それぞれがシステム電圧の一部を受け取ります。リレーはそれらを並列に再接続して高速化します。巻線のオープン、高抵抗コネクタ、リレー接点の故障、または接地の弱さにより、低速が停止したり、両方のモーターが異常動作したりする可能性があります。回転しないファンを交換しても、共有回路は修復できない可能性があります。

配線図を電流経路マップとして使用する

電源、ヒューズ、リレー接点、アース、接続点、抵抗、モジュール、およびコントローラー入力にマークを付けます。承認されたスキャンまたはテスト手順を使用して、利用可能な各段階を指示します。どのリレーがスイッチするのか、どのコネクタが負荷を運ぶのかを観察してください。これにより、制御の故障と機械的なモーターの故障が区別されます。

可変速アセンブリにはコマンドとフィードバックのコンテキストが必要です

最新のファン モジュールは、PWM またはデジタル リクエストを受信し、モーター電流を内部で管理します。メイン端子のバッテリー電圧が満杯であっても、コマンドが存在していること、またはコマンドが理解されていることを証明するものではありません。同様に、デューティサイクルの読み取り値は、その周波数、極性、基準、および予想される動作が判明するまで役に立ちません。

コネクタ形状によってモジュールを置き換えないでください

2 つのモジュールは、異なるファームウェア、通信、電流制限、またはフェールセーフ ロジックを含みながら、同様のハウジングを使用できます。完全なアプリケーションとリファレンスを一致させます。 Elecduraparts は以下をリストします。 ラジエター ファン モーターの範囲は個別に検討してください。 モーターのみのリクエストと完全なアセンブリのリクエストでは異なる検証が必要となるため、

証拠を保存する診断シーケンス

ステップ 1: 動作上の苦情を正確に再現する

冷却液温度、A/C 要求、冷媒圧力、車両速度、エンジン負荷、周囲温度、および指令されたファンステージを記録します。問題がエンジンの過熱、アイドル時のエアコンの弱さ、過度の騒音、ファンの連続動作、1 つの非アクティブなファン、または保存された制御コードであるかどうかを判断します。これらの苦情は 1 つの診断パスを共有しません。

冷たい観察は誤解を招く可能性がある

多くのファンはコールドスタート中に意図的にオフになります。シャットダウン後も継続するものもあれば、圧力または温度が調整されたしきい値を超えた場合にのみ実行されるものもあります。無作為に動きを待つのではなく、トリガーを確認してください。

ステップ 2: エアフロー ハードウェアを検査する

ひび割れたブレード、こすれたチップ、緩んだハブ、異物、シールの欠落、シュラウドの損傷、フィンの詰まり、および間違った組み立て方向を探します。許可されている場合にのみプレーンブラシ付きモーターを回転させ、粗さや過剰な遊びを感じてください。下流のラジエーターと熱交換器間のスペースを点検します。

機械式車両の場合 ファンクラッチ と電動補助ファンを組み合わせて、各デバイスを独自の負荷範囲で診断します。に関するご案内 ファンクラッチの故障の兆候が 電気モーターに直接伝えられるべきではありません。

ステップ 3: 電源とアースの負荷テスト

モーターが切断されている場合、デジタルメーターは腐食した端子を通じてバッテリー電圧に近い電圧を示す場合があります。回路がファン電流を流している間の電圧降下を測定します。プラスとグランドの両方のパスをテストし、コネクタの温度と変色を検査し、現在の動作をサービス情報または正常なユニットと比較します。

速度と機械的状態から電流を解釈

高電流は、ベアリングの抵抗、ブレードの接触、内部モーターの損傷、または強制的な異常動作による低電圧によって発生する可能性があります。電流が低い場合は、ブラシの摩耗、回路抵抗の高さ、巻線の開放、コマンドが弱い、またはモジュールが出力を制限していることを示している可能性があります。電流だけでは故障した部品を特定できません。

ファン回路は、コマンド、電圧降下、電流、実際の速度を考慮して、負荷をかけた状態でテストする必要があります。

ステップ 4: 空気の方向とステージの応答を確認する

ブレードが冷却スタック内の空気を意図した方向に移動させることを確認します。逆向きのモーターや間違ったブレードは、車両の空気の流れに逆らって確実に回転する可能性があります。各ステージを指揮し、両方のファンを監視してください。デュアル システムでは、一方が最初に開始するか、両方がゆっくりと実行されるか、または速度が同時に変化するかに注意してください。

修理後、元の負荷状態をテストします

コードをクリアしたり、ファンが回転するのを確認したりすることがエンドポイントではありません。過熱または凝縮器の高圧が発生した状態を繰り返します。安定した冷却水温度、予想される A/C 圧力、通常の騒音、コネクタの加熱がないこと、ブレードの接触がないことを確認します。

シングルファンまたはデュアルファン: よくある誤診

モーターのみの修理ですか、それとも完全な組み立てですか?

正確なモーターが個別に指定されており、ブレード、シュラウド、配線、抵抗器、モジュール、およびマウントが引き続き使用可能な場合は、モーターのみの修理が適切です。それには、制御されたブレードの取り外しと取り付け、正しいシャフトインターフェイス、回転、間隔、保持、バランスが必要です。

インターフェースが不明な場合は完全なアセンブリを選択してください

シュラウドに亀裂が入ったり、ブレードが損傷したり、制御モジュールが統合されたり、端子が過熱したり、元の設計が個別のサービスをサポートしていない場合には、通常、完全なユニットがより安全です。また、トルクや回転特性が合わないモーターとブレードを組み合わせるリスクも軽減します。

交換範囲は故障境界に従う必要があります

取り外し可能なモーターが故障したからといってサウンド モジュールを交換しないでください。また、部品コストを削減するためだけに熱で損傷したコネクタを保存しないでください。どのコンポーネントが失敗したか、どのインターフェイスが影響を受けたか、組み立て後に何を検証できるかを定義します。

正確な適合のために必要な適合データ

OE または信頼できる相互参照データは、車両構成と物理的検査によって裏付けられた一致を導く必要があります。ファンの直径だけでは十分ではありません。

• 車両のメーカー、モデル、年式、市場、エンジン、トランスミッション、および関連する冷却オプション。

• 元のアセンブリからの OE およびスーパーセッション参照。

• シュラウド全体の幅、高さ、深さ、取り付け穴の座標。

• シングルまたはデュアルファンのレイアウトと左/右の指定。

• モーターのタイプ、電圧、ラベル、個別の抵抗、統合モジュールの詳細。

• コネクタ ハウジング、ピン数、キーイング、ワイヤ位置、ハーネスの長さ。

• ブレードの直径、枚数、ピッチ、回転、シャフトの境界面、および取り付け深さ。

• ラジエーター、コンデンサー、ブラケット、シール、オーバーフローコンポーネントへのインターフェース。

適切なファンの適合には、取り付け形状、コネクタのロジック、モーターとブレードの詳細、および冷却パッケージのアプリケーションが組み合わされます。

左右のモーターが入れ替わらない理由

デュアル アセンブリでは、両側で異なるブレード ピッチ、回転、モーター出力、コネクタ、またはハーネスの位置を使用できます。モーターまたはブレードをミラーリングすると、空気の流れが逆になったり、クリアランスが変化したりする可能性があります。両方のラベルを記録し、各コネクタの取り付け方向を写真に撮ります。

シュラウドの深さによりエアフローとクリアランスの両方を保護

アセンブリが近すぎると、振動によりラジエーターやエンジンに接触する可能性があります。離れすぎると、ベルト、ホース、アクセサリーなどに干渉する可能性があります。シュラウドから炉心までのシールやベンチュリ内のブレードの位置も性能に影響します。

隣接する熱製品は個別に検証する必要があります。の エンジン冷却水サーモスタットの範囲は サーモスタットの調達に役立ちますが、 オイルクーラーカテゴリは 個別の熱交換器をカバーします。どちらもファン構成の推測には使用しないでください。

卸売品質と包装のチェック

混合ファンプログラムを承認する前に、乗用車の電気アセンブリを頑丈な機械駆動ソリューションから分離してください。の ラジエーター冷却ファンのメーカー概要は サプライヤーの調査をサポートしますが、承認されたサンプルとアプリケーションの記録は各 SKU を定義する必要があります。冷却剤制御に関する問題がファンに関する問題と重なっている場合は、 サーモスタットの供給カテゴリーを独立させます。 冷却剤の循環不良を補うためにファンの交換を使用するのではなく、

見た目だけでなく機能もチェック

承認されたサンプルと生産ロットについては、参照ラベル、寸法、コネクタのキーイング、ワイヤの配線、モーターとモジュールのマーキング、ブレードのクリアランス、回転、および合意された電気/機能テストを確認します。シュラウドの視覚的なコピーは、同等のエアフローや制御の互換性を証明するものではありません。

バランスの取れた回転部品への配送による損傷を防止

ファンブレードとシュラウドのコーナーには、点荷重のないサポートが必要です。ハーネスは刃や鋭利な刃物から遠ざけて保管してください。モジュールとコネクタには衝撃と湿気からの保護が必要です。カートンは、積み重ねの力によってシュラウドがファン スイープ内に曲がるのを防ぐ必要があります。

輸入者は、混合モデルの数量と検査基準について、 Elecduraparts 卸売プログラム。 A/C にリンクされたアプリケーションの場合、 カーエアコンパーツカテゴリー と コンデンサー ファンの範囲は、 ラジエーター アセンブリと専用のコンデンサー ファンを区別するのに役立ちます。

測定可能な許容点を持つゴールデン サンプルを使用する

保持されたサンプルは、図面、コネクタ マップ、ラベル レコード、および機能テストに関連付けられている場合にのみ役立ちます。ワイヤのルーティングとクリップの写真を撮り、マウント座標とブレードのクリアランスを測定し、各側を占めるモーターを記録します。電気サンプリングの場合、供給電圧、コマンド方法、テスト期間、回転、異常ノイズ基準、および承認された仕様によって提供される電流または速度情報を定義します。無関係なモーターに対して一般的なアンペア数制限を作成しないでください。

コンポーネントレベルでの置換の制御

製造アセンブリは、外側シュラウドが同じであっても変更される可能性があります。モーターのサプライヤー、ブラシの材質、ベアリング、ブレードの樹脂、モジュール、コネクタ端子、ワイヤーゲージ、抵抗器、留め具の変更は、性能に影響を与える可能性があります。どの置換に通知と再検証が必要かを定義します。これにより、ディストリビューターは、電気的または空気流の動作が異なる視覚的に一致するバッチを受け取ることがなくなります。

よくある質問

デュアル ラジエーター ファンで単一のファンを置き換えることはできますか?

検証されたアプリケーション固有の変換を使用する場合のみ。

シュラウド、エアフロー、モーター負荷、配線、ヒューズ、リレー、コントローラーロジック、取り付け、およびクリアランスが連携して機能する必要があります。これらのインターフェイスを設計せずに 2 番目のモーターを追加することは、信頼性の高いアップグレードではありません。

エアコンがオンのときにのみ 1 つのファンが動作するのはなぜですか?

意図的な補助ファン戦略なのかもしれません。

動作していないファンを非難する前に、配線図、ファンの要求、冷却剤の温度、および冷媒の圧力を確認してください。

ファンモーターをバッテリー電源で直接テストできますか?

プレーンモーターであることを確認し、承認された方法に従った場合に限ります。

直接電力は、内蔵電子機器に損傷を与えたり、バイパスしたりする可能性があります。まず端末と制御アーキテクチャを特定します。

ファンが回転しているのにエンジンがオーバーヒートするのはなぜですか?

回転は、取り付けられた空気の流れが適切であることを証明するものではありません。

速度、電流、方向、ブレードとシュラウドの一致、スタックの詰まり、シール、ラジエーターの状態、冷却剤の循環、元の負荷の状態を確認します。

ファンアセンブリの見積もりにはどのような情報が必要ですか?

電子的識別子と機械的識別子の両方を提出してください。

OE リファレンス、車両/エンジン/市場、完全なシュラウドの写真、寸法とマウント、両方のモーターのラベル、コネクタのクローズアップ、ブレードの直径と回転、抵抗器/モジュールの詳細、および数量を送信します。 Elecduraparts お問い合わせページ.

ファンの数だけでなくアーキテクチャも一致させる

シングルおよびデュアル ファン アセンブリは、車両に正しく適合していれば、必要な冷却を提供できます。決定的な違いは、気流の生成方法、速度の制御方法、シュラウドが炉心を密閉する方法、および電子機器の通信方法です。負荷がかかっているすべてのコマンドステージを診断し、OE リファレンス、制御システム、コネクタ、ブレード、シュラウド、および冷却パッケージを一致させます。

ファンアセンブリ固有の卸売リクエスト: OE リファレンス、車両/エンジン/市場、完全なシュラウドとコネクタの写真、マウントの測定値、モーターとモジュールのラベル、ブレードの直径と回転、制御タイプ、必要な数量、および梱包または検査の要件を送信します。 Elecduraparts は、シングル対デュアルの外観から推測するのではなく、完全な構成を評価できます。

最終的な承認のために、指定された電気的および熱的条件下で、供給されたユニットを元のアプリケーションと比較します。フィット、クリアランス、ステージの反応、空気の方向、騒音、コネクタの温度を記録して、後の生産ロットで客観的なリリース ベースラインを設定できるようにします。
