ブロワーモーターの抵抗器コネクターの溶融：原因と何を一緒に交換する必要があるか

ブロワー モーターの抵抗コネクターの溶融は、通常、偶発的なプラスチックの破損ではありません。これは、過大な電流、端子の過大な抵抗、コネクタの張力不足、腐食、ブロワー モーターの老朽化、不適切な部品、またはこれらの問題の組み合わせによって引き起こされる熱の問題です。抵抗器のみを交換すると、ファンは一時的に再び動作する可能性がありますが、コネクタ、ハーネス、およびブロワー モーターの電流引き込みがチェックされていない場合、新しい抵抗器が再び過熱する可能性があり、お客様は同じ障害が再発する可能性があります。

販売代理店や修理ネットワークにとって、この故障には、通常のブロワー抵抗器の交換とは異なる調達アプローチが必要です。購入者は抵抗器の部品番号だけを尋ねるべきではありません。より安全な質問は、注文に以下を含めるべきかということです。 ブロワーモーター抵抗器、コネクタピグテール、および ブロワーモーターアセンブリは 一緒ですか？その判断は、コネクタの焼けの程度、端子の張力が失われていないか、モーターに過剰な電流が流れていないか、冷却を保つために抵抗器の設計に良好なエアフローが必要かどうかによって決まります。

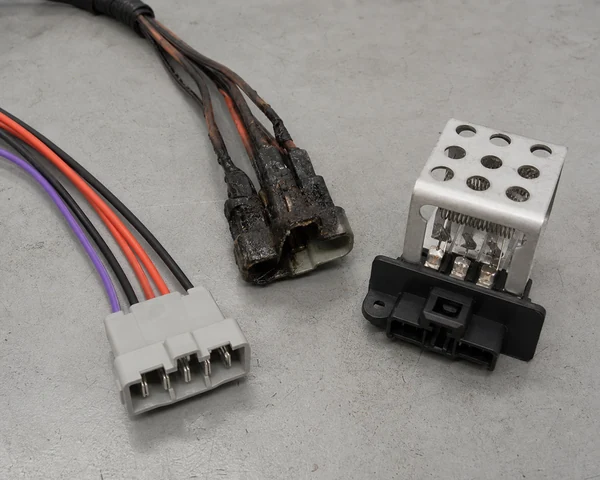

ブロワー抵抗器コネクタの溶融は、プラスチック シェルの損傷だけでなく、電気インターフェースの熱の証拠でもあります。

溶けたコネクタの本当の意味

プラスチックのハウジングが許容できる速度を超える速度で熱が発生するため、コネクタが溶けます。ブロワー回路では、2 つの場所から熱が発生する可能性があります。 1 つ目は通常の抵抗器の熱です。従来の抵抗パックは、抵抗素子を介して電圧を降下させることにより、ファン速度の低下を制御します。これらは高温で動作するように設計されており、移動する空気が冷却できるように HVAC の空気流内に配置する必要があります。 2 番目の原因は、コネクタまたは配線の異常な電熱です。この熱は、接触不良、ワイヤのサイズが小さい、端子の緩み、ピンの腐食、圧着の損傷、回路の過負荷などに電流が流れるときに発生します。

プラスチック プラグの 1 つの端子の周囲が黒くなったり、歪んだり、脆くなったりしている場合、多くの場合、局所的な高抵抗接続が故障していることを示しています。ブロワーモーターは動作する可能性がありますが、端子部分がヒーターになります。複数の端子が焼損した場合、故障には、高電流引き込み、モーターの故障、繰り返しの過負荷、または適切に冷却されていない抵抗器の設計が含まれる可能性があります。ハーネスのプラグ付近の絶縁体が硬化している場合、損傷が目に見えるコネクタ本体を超えて広がる可能性があります。

抵抗器のみの販売は繰り返しのクレームになる可能性があるため、卸売購入者にとって、これは重要です。修理工場は、焼けたコネクタに新しい抵抗器を取り付けます。端末がしっかりとグリップしなくなりました。接触抵抗は高いままです。熱が戻り、プラスチックが再び溶けて、店は新しい部品のせいにします。実際には、この設置では損傷した電気インターフェースを再利用しました。

抵抗器を交換した後に障害が再発する理由

繰り返しの失敗は通常、目に見える失敗した部分だけが失敗したわけではないために発生します。ブロワー抵抗器は回路の一部であり、絶縁されたコンポーネントではありません。この回路には、バッテリ給電、ヒューズ、リレー、HVAC 制御、抵抗器またはレギュレータ、コネクタ端子、接地パス、ブロワー モーター、エア ダクトが含まれます。回路のどこかに問題があると、熱がコネクタや抵抗器に逆流する可能性があります。

最も一般的な繰り返し故障パターンは、ブロワー モーターの故障で、回路が流すように設計されている以上の電流が流れてしまいます。モーターのベアリングが摩耗したり、ブラシの接触が劣化したり、ブロワーホイールにゴミが入ったり、ファンケージが擦れたりすると、モーターの回転にさらに多くの電流が必要になることがあります。その余分な電流は抵抗とコネクタを通過します。システムはまだ動作している可能性がありますが、ファンが使用されるたびに端末が熱くなります。お客様は、ファンの速度が断続的である、焦げる臭いがする、ファンが高速でのみ動作する、抵抗プラグが交換後すぐに再び溶けるなどに気づく場合があります。

2 番目の繰り返し故障パターンは、端子の接触不良です。コネクタは、外側からは使用可能に見えますが、内側のバネ張力が弱い場合があります。端子が過熱すると、クランプ力が失われる可能性があります。端子が緩むと抵抗が増加し、抵抗により熱が発生し、熱により端子はさらに弱まります。このサイクルにより、抵抗器自体が正しい場合でも、新しい抵抗器が破壊される可能性があります。

3 番目のパターンは、気流の損失です。多くの抵抗器パックはブロワーの空気流によって冷却されます。キャビンフィルターが詰まっている、ダクトが詰まっている、ブロワーホイールが汚れている、または抵抗器がエアダクトに正しく取り付けられていない場合、熱が抵抗器本体から排出されない可能性があります。これにより、特に抵抗素子がより多くの熱を運ぶファン速度が低い場合、コネクタと抵抗の損傷が加速する可能性があります。

抵抗パックまたはブロワーモーターレギュレーター?

すべての速度制御部品が同じというわけではありません。古いシステムでは、コイルまたは抵抗素子を備えた抵抗パックが一般的に使用されています。多くの新しいシステムでは、電子ブロワー モーター レギュレーターまたは制御モジュールが使用されています。どちらも何気なくブロワー抵抗器と呼ばれるかもしれませんが、故障モードとマッチング要件は異なる場合があります。従来の抵抗器パックは、コイルの焼け、断線、コネクタの溶融などにより故障することがよくあります。電子レギュレータは、トランジスタの熱、モジュールの電子機器、接地不良、モーターの過負荷、または水の侵入により故障する可能性があります。

注文する前に、購入者は元の部品が単純な抵抗器なのか、抵抗器とレギュレータのアセンブリなのか、それとも電子制御モジュールなのかを確認する必要があります。の ブロワーモーターの抵抗器とレギュレーターの カテゴリにはさまざまなデザインが含まれるため、写真が役に立ちます。ヒートシンク、回路基板、またはより複雑なコネクタを備えた部品は、アプリケーション名が似ていても、コイル型抵抗器パックと互換性がない場合があります。

コネクタ交換の判断方法

コネクタ本体が溶けたり、歪んだり、黒ずんだり、脆くなったりしている場合は、通常は交換する方が安全です。プラグがまだ抵抗器にカチッとはまっている場合でも、内部の端子が正しい張力を保持できなくなる可能性があります。端子が緩んでいると、まったく同じ箇所が再び発熱する可能性があります。プラグ付近のワイヤの絶縁もチェックする必要があります。硬かったり、ひび割れたり、変色したりしている場合は、熱がハーネスに伝わっているため、プラスチック シェルだけでなくピグテール部分も修理する必要があります。

チェーンの修理の場合、端子に変色、張力の低下、プラスチックの溶解、またはアーク放電の痕跡が見られる場合は、コネクタを交換するのが実際的なルールです。ディストリビュータにとって、コネクタが焼損することが知られているアプリケーション向けに、抵抗器とピグテールの組み合わせを提供することは理にかなっていることがよくあります。ショップは損傷した古いプラグを再利用するのではなく、電気インターフェースの修理に必要な部品を受け取るため、返品が減ります。

ピグテールは正しく一致している必要があります。電線ゲージ、端子数、コネクタ形状、ロックタブ位置、シール種類、電線長さを確認してください。元のハーネスよりも細いワイヤを使用したコネクタは、新たな熱の問題を引き起こす可能性があります。市場によってはユニバーサル コネクタの修理が許容される場合もありますが、大規模販売代理店では可能な限りアプリケーションに適合したピグテールを優先する必要があります。

ブロワーモーターの消費電流を確認する方法

ブロワー モーターに流れる電流が多すぎると、両方の交換部品が新品であっても、抵抗器とコネクタが過熱する可能性があります。テスト方法は車両や工場の設備によって異なりますが、概念は単純です。ブロワー モーターの消費電流をその用途で予想される範囲と比較するというものです。モーターは高速でテストする必要があり、また抵抗がアクティブになる低速でもテストする必要があります。ファンホイールは自由に回転し、摩擦、破片、ベアリングノイズがあってはなりません。

消費電流が大きい場合は、抵抗のみを交換することで一時的な修理が可能です。モーターが回路に過負荷を与え続ける可能性があります。モーターの騒音が大きい、始動が遅い、断続的、水による損傷がある、またはゴミが詰まっている場合は、注文に次のことを含める必要があります。 ブロワーモーターアセンブリ。実際の修理の多くでは、抵抗器、コネクタ ピグテール、ブロワー モーターが正しいパッケージとなります。このパッケージのコストは抵抗単体よりも高くなりますが、カムバックのリスクは軽減されます。

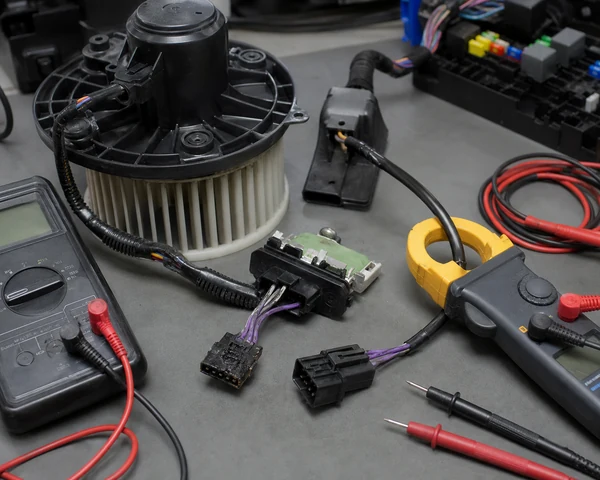

溶けたコネクタを抵抗のみの修理として扱う前に、消費電流、端子の状態、エアフローをチェックする必要があります。

抵抗器周囲の空気の流れが重要

冷却用の空気流が必要なため、多くのブロワー抵抗器パックは HVAC ダクトに取り付けられます。抵抗器がダクトに完全に取り付けられていない場合、取り付けガスケットに隙間がある場合、またはブロワーの空気流が弱い場合、抵抗器が過熱する可能性があります。キャビンフィルターの詰まり、蒸発器の表面の詰まり、ブロワーホイールの汚れ、または吸気の制限により、抵抗器を通過する冷却空気の流れが減少する可能性があります。

これが、ファンが高速で動作しているにもかかわらず、低速では抵抗器が故障する可能性がある理由の 1 つです。高速では、多くのシステムは抵抗回路の一部をバイパスします。低速では、抵抗素子が熱負荷を負います。エアフローが弱いと、抵抗器部分が熱くなります。コネクタがすでに緩んでいるか腐食している場合、熱が加わってプラグが急速に損傷する可能性があります。

B2B コンテンツの場合、顧客との会話が変わるため、この詳細は重要です。購入者は、部品の品質が悪かったために抵抗器が故障したと考えるかもしれませんが、販売店がブロワーのエアフローが不十分なシステムに抵抗器を取り付けた可能性があります。販売代理店は、既知の故障率の高い用途に関する取り付けメモを含める必要があります。交換部品に欠陥があると主張する前に、ブロワーホイール、キャビンフィルター、水漏れ、ダクトの詰まり、コネクタの状態を検査してください。

単一部品ではなくキットを見積もるべき場合

コネクタがきれいで、ブロワー モーターの電流引き込みが正常で、抵抗器が故障してオープンしており、ハーネスに熱による損傷の形跡がない場合、抵抗器のみの見積りは合理的です。プラグが変色、緩み、亀裂、溶け、または熱硬化している場合は、抵抗器とコネクタの見積もりがより適切になります。ブロワー モーターの騒音が大きい、遅い、断続的である、大電流が流れている、水が損傷している、またはフリート アプリケーションで走行距離が多い場合は、抵抗器、コネクタ、モーターの見積りが最も安全です。

輸入業者や卸売業者の場合、返品履歴に基づいてキットを決定する必要があります。特定のアプリケーションが焼損した抵抗器を繰り返し返品する場合、市場ではその抵抗器を備えたピグテールが必要になる可能性があります。ピグテールが販売された後も抵抗器の戻りが続く場合は、ブロワー モーターがドライバーである可能性があります。用途、コネクタの状態、顧客のメモごとにクレームを追跡することは、適切な在庫構成を定義するのに役立ちます。

よくある調達ミス

最初の間違いは、車種だけで購入することです。多くのプラットフォームでは、さまざまな HVAC システム、手動または自動の空調制御、フロントまたはリアの送風機オプション、さまざまなコネクタ スタイルが使用されています。モデル名だけよりも、古い部品の写真とコネクタの写真の方が信頼性が高くなります。

2 番目の間違いは、おさげを無視することです。溶けたコネクタは、もはや正常なコネクタではありません。そのプラグに取り付けられた新しい抵抗器が再び故障する可能性があります。市場でコネクタの溶解の問題が知られている場合は、ピグテール オプションを製品プログラムの一部として含める必要があります。

3 番目の間違いは、すべての速度制御部品を抵抗器として扱っていることです。一部の部品は電子レギュレーターです。異なるテストとマッチングが必要になる場合があります。レギュレータを間違えると、動作しなくなったり、速度制御が不安定になったり、過熱したりする可能性があります。

4 番目の間違いは、すべての返品を部品の欠陥として受け入れることです。コネクタの溶解、モーターの高電流、水漏れ、ダクトの詰まり、または接地不良により、正しい抵抗器が破損する可能性があります。返品分析を改善することで、サプライヤーとディストリビューターの両方を保護できます。

抵抗器の溶融に関する返品分析

顧客が焼けたブロワー抵抗器を返品する場合、返品された部品は証拠として扱われる必要があります。最初の有益な質問は、熱がどこに集中するかということです。コネクタの 1 つの角だけが黒くなっている場合は、端子の接触、バネの張力の弱さ、腐食、または過熱した圧着が問題である可能性があります。抵抗器基板またはコイル領域が焼けているが、コネクタが汚れていない場合は、エアフローまたは抵抗器の過負荷が発生する可能性が高くなります。抵抗器本体とコネクタの両方が焼損している場合は、別の部品を取り付ける前に、販売店でモーター電流、ダクトのエアフロー、ハーネスの状態を確認する必要があります。

販売代理店は、保証をリクエストするたびに、抵抗器、コネクタ、ブロワー モーター領域の 3 枚の写真を要求することで、繰り返しのクレームを減らすことができます。車両側プラグの写真は、顧客が損傷したコネクタを再利用したかどうかを示すため、特に貴重です。プラグが目に見えて溶けていて、顧客が抵抗器のみを交換した場合、そのクレームは電気的な故障と同じように扱われるべきではありません。修復によって回路インターフェイスは復元されませんでした。

大量のプログラムの場合は、すべての返品を 1 つのバケットとしてカウントするのではなく、返品を原因ごとに分類します。コネクタの溶融、抵抗器のオープン、レギュレータ電子機器の故障、間違ったコネクタ、間違った取り付け形状、水による損傷、高モータ電流の疑い、故障が見つからないなどのカテゴリを使用します。これにより、購入者は在庫の決定をより明確に行うことができます。多くの返品に溶けたコネクタが含まれる場合は、ピグテールを追加します。多くの返品にノイズの多いモーターや遅いモーターが含まれている場合は、ブロワー モーター アセンブリを追加します。返品の多くが間違ったコネクタのケースである場合は、アプリケーション ノートと製品の写真を改善します。

乗用車、トラック、農業用 HVAC の違い

乗用車のブロワー抵抗器の故障は、キャビンフィルターの制限、水漏れ、市街地走行での使用頻度の高いコンパクトな HVAC ボックスで発生することがよくあります。コネクタが小さく、アクセスが厳しい場合があります。このような用途では、抵抗器がダクトに完全に収まっていないと過熱したり、空気漏れが発生したりする可能性があるため、コネクタの形状と取り付けの深さが重要です。

大型トラックや商用車では、別の問題が発生する可能性があります。キャブ HVAC システムは、高速ファン速度で長時間稼働する場合があります。ほこり、振動、ハーネスの動きにより、端子が弱くなる可能性があります。一部のトラックには、スリーパー HVAC 回路または複数のブロワー構成も備えています。 Freightliner、International、Kenworth、Peterbilt、または同様のトラック用途を調達する購入者は、抵抗器がメイン キャブ HVAC、補助 HVAC、または特定のモジュール ファミリ用であるかどうかを確認する必要があります。

農業用機器やオフハイウェイ機器は、ほこり、湿気、振動を加えます。トラクター、ローダー、掘削機、ハーベスターは、破片により空気の流れが減少し、コネクタが腐食する可能性がある過酷な環境でキャブ HVAC システムを使用することがあります。これらの市場では、抵抗素子と同じくらい堅牢なパッケージング、コネクタの品質、およびアプリケーションノートが重要です。端子が適切に取り付けられていない安価な抵抗器は、ベンチ テストには耐えられるかもしれませんが、振動するキャブ内ではすぐに故障します。

より良い仕入れプログラムを構築する方法

優れたブロワー抵抗器プログラムは、価格だけで構成すべきではありません。アプリケーションのリスクごとに整理する必要があります。修理工場はコネクタの形状に基づいて注文するため、高速で移動する乗用車の抵抗器には写真ベースの強力な識別が必要になる場合があります。トラックおよび農業用抵抗器には、メイン HVAC、補助 HVAC、およびキャブのバリエーションを区別するアプリケーション ノートが必要な場合があります。既知のコネクタ書き込みアプリケーションでは、ピグテールを使用できる必要があります。走行距離の多い車両用途には、同じ購入計画で適合するブロワー モーターが必要です。

倉庫チームの場合は、ビジュアル ファミリを明確に分離します。抵抗器パック、電子レギュレータ、ピグテールは、あいまいなラベルを付けて保管しないでください。製品ラベルには、OE 番号、アプリケーション ファミリ、コネクタ数、およびそのアイテムが抵抗器のみであるかピグテール付き抵抗器であるかが記載されている必要があります。これにより、カウンターチームは、すでにプラグが溶けたと報告した顧客に抵抗器のみの商品を発送することができなくなります。

輸入業者の場合、サンプリング段階には、コネクタの適合性のレビュー、端子の検査、取り付けの適合性、およびパッケージの落下防止を含める必要があります。部品が箱の中で緩んでいると、抵抗端子が輸送中に曲がる可能性があります。端子が曲がったり、押し戻されたりすると、取り付け後に接触圧が低下する可能性があります。低コストのパッケージングミスは、後で電熱に関する苦情になる可能性があります。

大量注文前に送信する写真とデータ

信頼性の高いマッチングを実現するには、OE 番号またはサプライヤー番号、抵抗器の前面と背面の写真、コネクタの拡大図、端子の図、車両モデル、HVAC タイプ、プラグが溶けているかどうかに関するメモを送信してください。リクエストに繰り返しの障害が含まれる場合は、ブロワー モーターの状態と消費電流に関する情報を含めてください。大型用途や農業用途では、機器のバリエーションが乗用車とは異なる場合があるため、キャブのモデルとハーネスの写真を含めてください。

パッケージングも障害モードに基づいて計画する必要があります。デリケートな端子を備えた抵抗器は、曲げないよう保護する必要があります。ピグテール キットには、透明なラベルと修理に十分な長さのワイヤーが含まれている必要があります。販売業者にとって、抵抗器のみの商品とピグテール付き抵抗器の商品に別々のラベルを付けることで、倉庫での間違いを防ぐことができます。

品質サプライヤーがブロワー抵抗器の繰り返し故障を防ぐ方法

信頼できるブロワー抵抗器プログラムでは、部品番号と故障の証拠を結び付ける必要があります。クリーンな調達リクエストの場合は、元の抵抗器の写真、コネクタの状態、OE 番号、アプリケーション、および予想される毎月の需要を送信してください。顧客がコネクタの溶融や抵抗器の故障を繰り返すと報告した場合、サプライヤーは、製品プログラムに抵抗器のみの提供ではなく、コネクタのピグテールとブロワー モーターを含めるべきかどうかの検討を支援する必要があります。

目標は、設置後にファンを動作させることだけではありません。目標は、同じような熱の問題が再発するのを防ぐことです。より良い順序は、抵抗器またはレギュレーターのタイプ、コネクターの状態、モーター電流、エアフロー、ハーネスの品質、アプリケーションの適合など、回路から始まります。注文前にこれらの詳細を確認すると、販売代理店は返品を減らし、修理ネットワークにより労力を節約し、顧客はより信頼性の高い HVAC 修理を受けられます。 Elecdura は、輸入業者や販売業者が適合する HVAC 速度制御の調達計画を必要とする場合に、抵抗器の写真、ピグテールの証拠、ブロワー モーターの状態、および需要の見積もりを確認できます。
